2.3 Описание элементов
1. Индикатор питания.
2. Индикатор приема данных.
3. Индикатор передачи данных.
4. Индикатор зарядки.
5. Индикатор разряда батареи.
6. ЖК-дисплей с разрешением 960х240.
7. Главное меню
8. Кнопка вкл./выкл. питания (нажатие более 2
секунд); в режиме управления камерой кнопка
вызова подменю.
9. Кнопка вызова меню, повторное нажатие для
перемещения по пунктам меню.
10. Кнопка вызова подменю.
11. Выбор пунктов меню; в режиме управления
камерой наклон вверх.
12. Выбор пунктов меню; в режиме управления
камерой наклон вниз.
13. Выбор пунктов меню; в режиме управления
камерой поворот влево.
14. Выбор пунктов меню; в режиме управления
камерой поворот вправо.
15. Подтверждение настроек; в режиме управления
камерой открытие диафрагмы.
16. Отмена; в режиме управления камерой
закрытие диафрагмы.
17. Приближение точки фокусировки в режиме
управления камерой.
18. Удаление точки фокусировки в режиме
управления камерой.
19. Увеличение фокусного расстояния в режиме
управления камерой.
20. Уменьшение фокусного расстояния в режиме
управления камерой.
21. Входы цифрового мультиметра (только TS-
CAPU-M-V-3,5 и TS-OCAPU-M-V-3,5)
22. Сброс на заводские установки.
23. Разъем питания 5В DC.
24. Порт для кабеля UTP (разъём
RJ45).
25. Порт RS232.
26. Аудио вход (разъём 3.5"
MiniJack, только TS-CAPU-V-
2,8).
27. Выход питания 12В DC 1A.
28. Динамик (только TS-CAPU-V-
2,8).
29. Видео вход (BNC разъём).
30. Видео выход (BNC разъём).
31. Оптический вход (только TS-
OCAPU-V-3,5 и TS-OCAPU-M-V-
3,5).
32. Порт RS485.

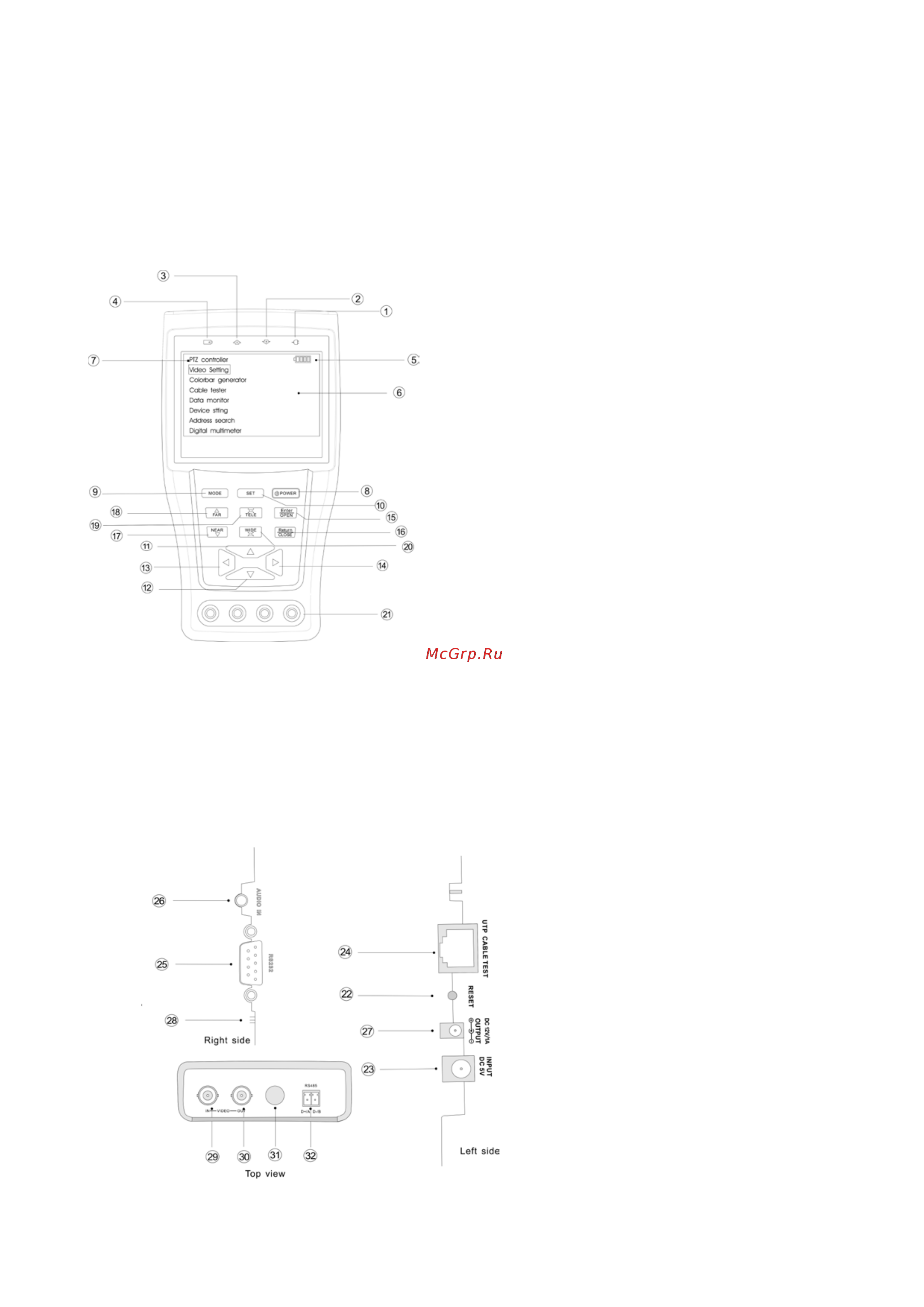

Рис. 2.1
