Если уровень сигнала синхронизации слишком мал, это вызовет сбой

синхронизации изображения. Если уровень слишком велик, это вызовет

потерю качества изображения.

Уровень цветовой вспышки: Измерение уровня цветовой вспышки

позволяет проверить, достаточен ли этот уровень для переключения

схемы, генерирующей цвета дисплея. Вспышка теряет амплитуду при

передаче в длинном кабеле и может упасть ниже предела распознавания

цвета дисплеем.

Для системы NTSC, уровень сигнала цветности: 40 IRE.

Для системы PAL, уровень сигнала цветности: 280мВ.

Если уровень сигнала цветности слишком мал, цвет не будет достаточно

глубоким, некоторые детали окажутся смазанными. Если уровень

слишком велик, это вызовет появление пятен на изображении. Если

коаксиальный кабель окажется слишком длинным, это вызовет снижение

уровня сигнала.

3.3.2. Color-bar generator (Генератор видеосигнала)

В режиме генератора тестовых изображений тестер способен

генерировать и выдавать на разъем Video Out несколько типов тестовых

картинок в системах PAL или NTSC.

Подключите CCTV-тестер к внешнему монитору или видеорегистратору,

для входа в режим генератора нажмите иконку TV OUT в главном

меню.

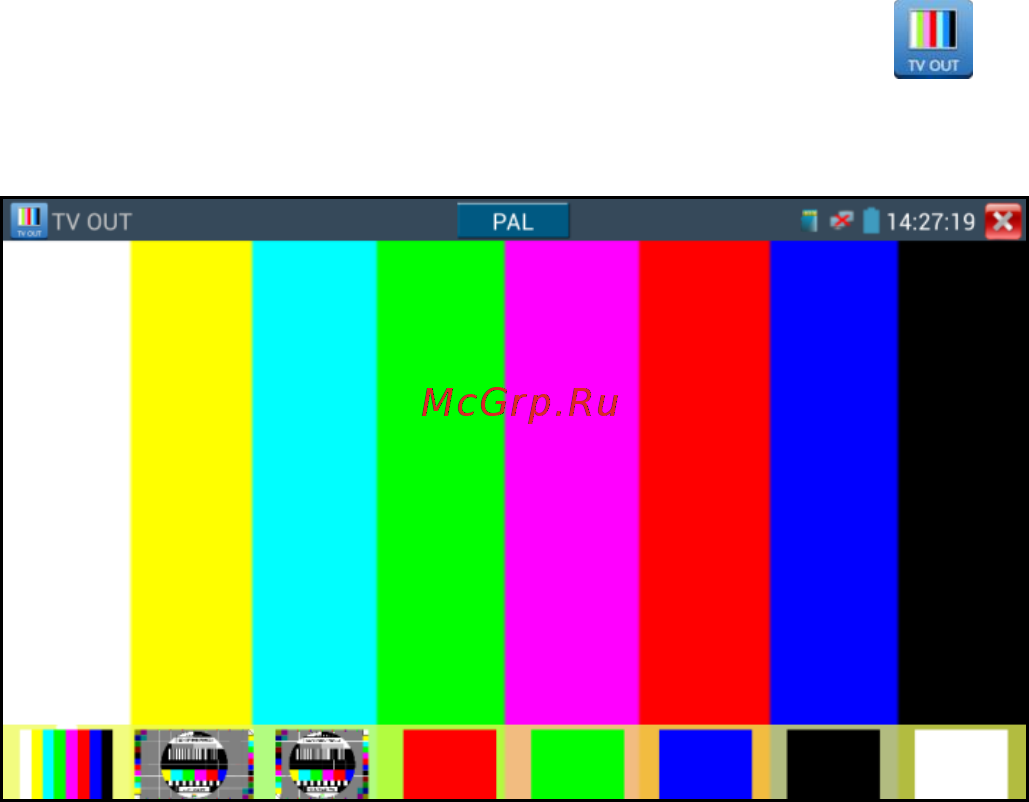

Рис.3.3.2-1 Тестовая картинка
