Рис.3.2.2-1 Подключение к тестеру PTZ-камеры и монитора.

1. Камера (видеовыход другого устройства) подключается к разъѐму

«VIDEO IN» тестера (Рис.4). На дисплее тестера должно появиться

изображение.

2. К видеовыходу тестера "VIDEO OUT" подключается монитор,

передатчики видеосигнала или другое оконечное оборудование. Тестер

генерирует видеосигнал.

3. Подключите входы RS485 PTZ-камеры к разъему тестера «RS485».

Примечание:

Тестером также осуществляется поддержка PTZ - RS232.

3.3 Меню экрана

Нажмите и удерживайте кнопку , 2 секунды, чтобы включить тестер.

Нажмите кнопку , чтобы выключить тестер, также можно

запрограммировать время отключения.

Коротко нажмите кнопку , чтобы войти в спящий режим, нажмите еще

раз, чтобы вернуться к работе.

Если тестер не функционирует нормально, и не выключается, нажмите и

удерживайте клавишу несколько секунд, тестер выключится.

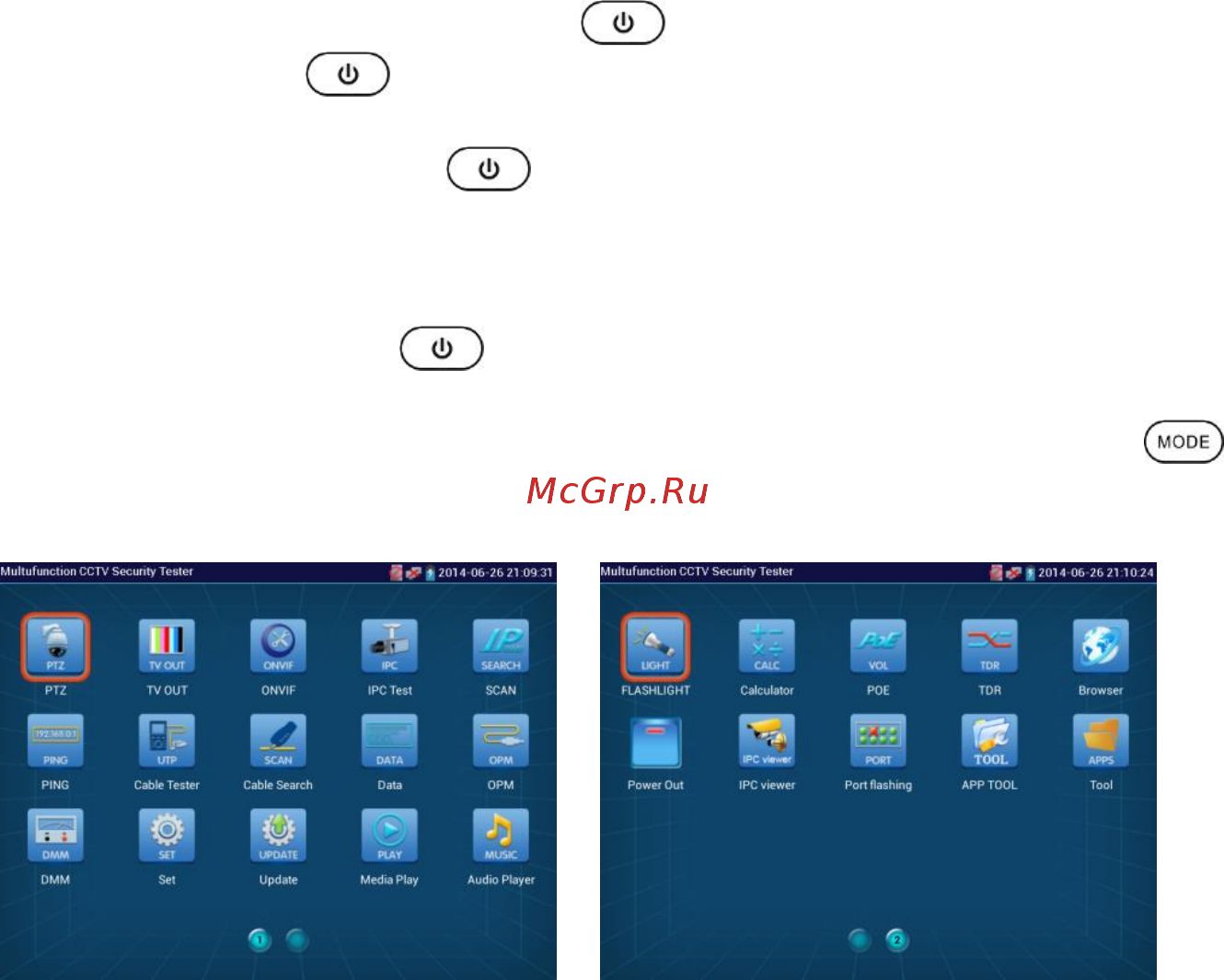

При включении тестера осуществляется вход в начальное меню

(Рис.3.3-1).

Рис. 3.3-1 Главное меню.
