- 5 -

Шнур питания не входит в комплектацию ТРИО, но на изделии установлена распределительная

коробка, что позволяет выбрать правильное подключение для каждой конкретной электросети.

Распределительная коробка расположена сзади ТРИО.

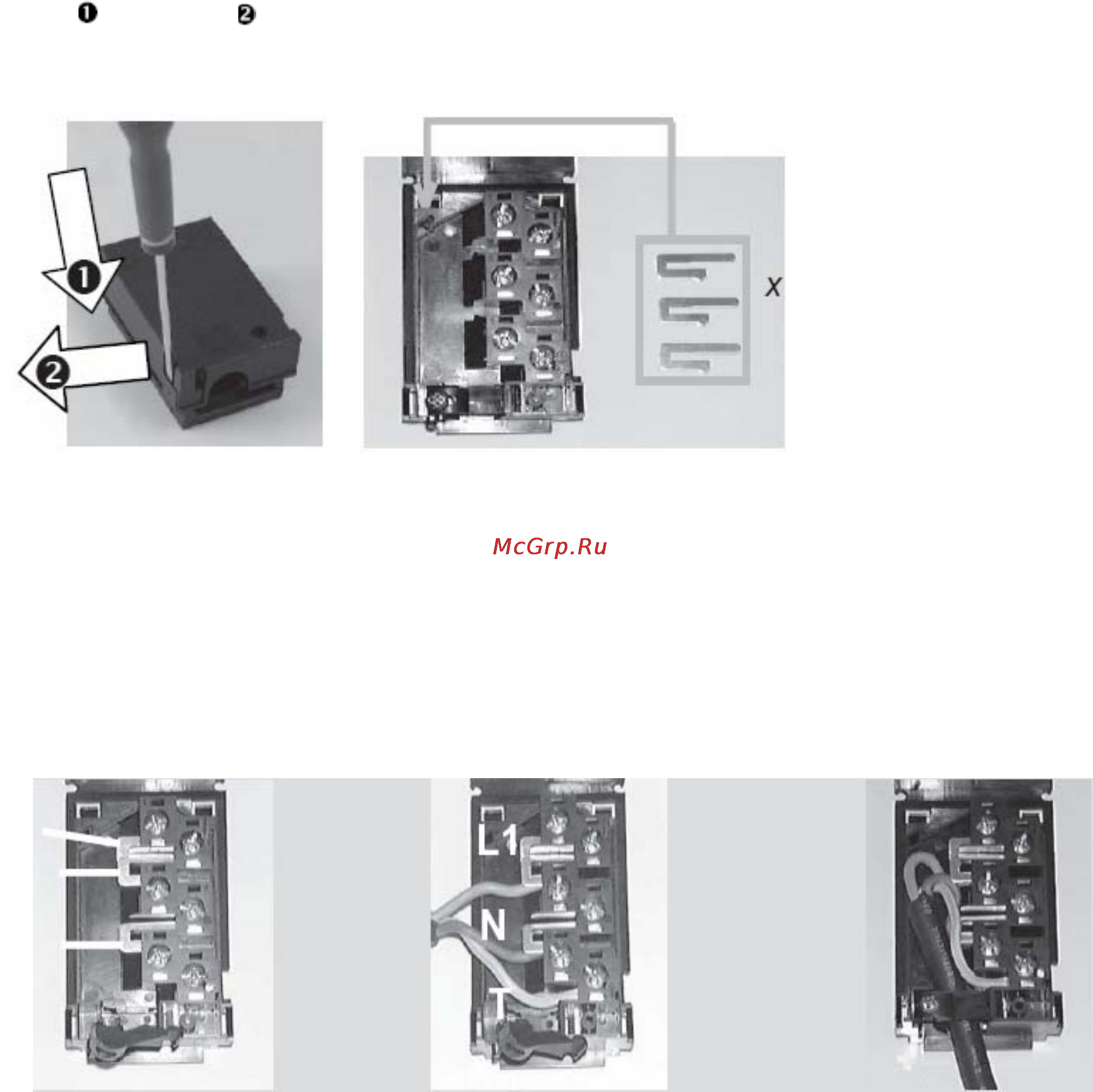

Для того, чтобы открыть распределительную коробку:

• найдите два ушка по бокам коробки;

• поместите наконечник плоской отвертки на переднюю часть ушка, вставьте

отвертку

внутрь

и надавите ;

• поднимите крышку.

Распределительная коробка

Три перемычки

Для подсоединения:

• отверните винты зажима для кабеля;

• пропустите кабель через зажим;

• снимите изоляцию с концов каждого из проводов и соедините их с клеммами в соответствии с

номерами, показанными в таблице.

Также необходимо поставить перемычки.

Пример подсоединения к однофазной сети

1) Поставить перемычки 2) Подсоединить провода

Пропустить кабель питания

через зажим

Внимание: Недостаточное усилие при зажиме концов проводов может вызвать чрезмерный

нагрев питающего кабеля.

Когда все операции по электрическому подсоединению завершены, заверните прижимные винты

зажима кабеля и закройте крышку распределительной коробки.
