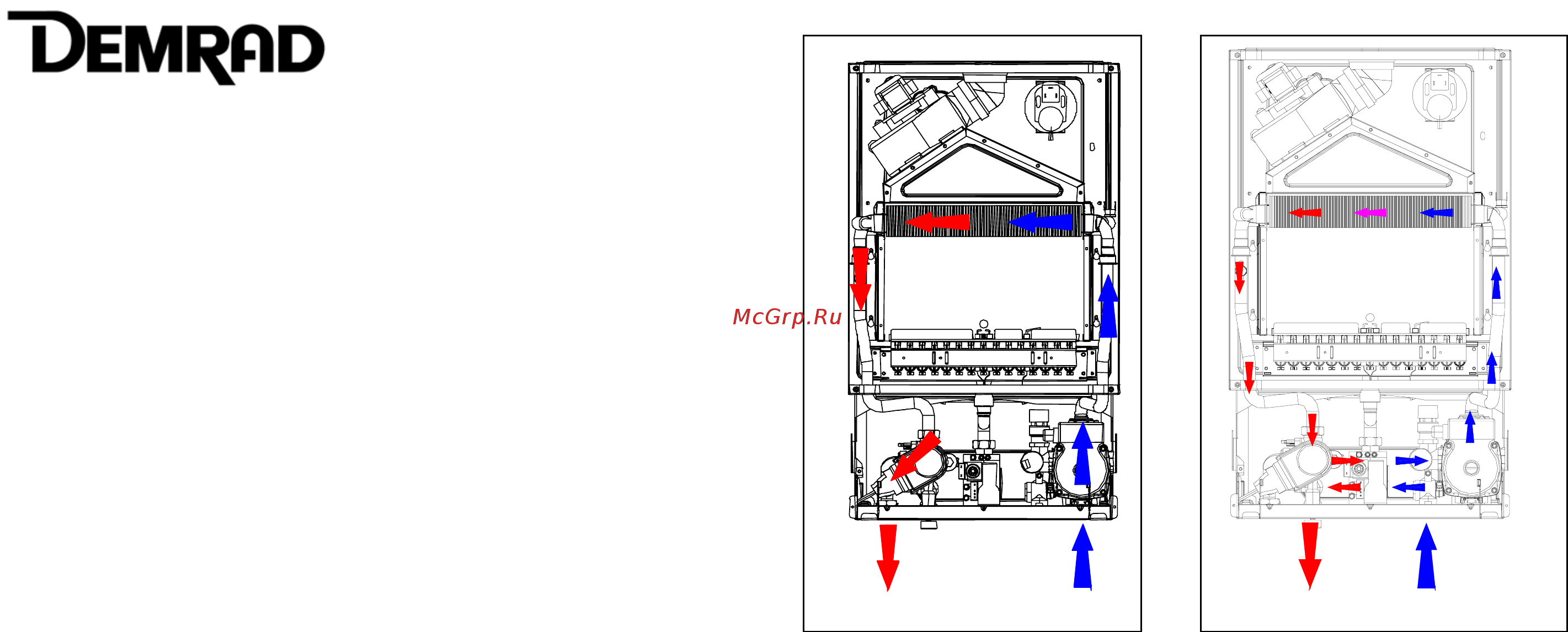

DEMROD 4 РЕЖИМЫ РАБОТЫ 4 1 С помощью ручного переключателя можно установить один из двух режимов работы котла моделей ВК НК 117 124 13O B S S только на горячее водоснабжение или на горячее водоснабжение и отопление 4 2 В зависимости от заданного режима работы вода из первичной гидравлической системы направляется либо в систему отопления либо во внутренний контур для нагрева воды в ГВС через вторичный теплообменник Трехходовой клапан открываемый электрическим мотором расположенным на гидравлической разводке котла Схема потока воды в гидравлической системе котла приведена на рис 2а система отопления и на рис 26 система ГВС 4 3 РЕЖИМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ Нагрев воды для бытовых нужд в системе горячего водоснабжения начинается автоматически в момент открытия крана смесителя При этом включается насос и вода из контура первичного теплообменника начинает циркулировать по контуру вторичного теплообменника обеспечивая быстрый нагрев поступающей холодной воды Устройство модуляции автоматически регулирует объем выходящей из котла воды поддерживая ее постоянную температуру Горячая вода будет течь из крана все время пока он открыт После прекращения отбора горячей воды насос и вентилятор будут продолжать работать еще некоторое время приблизительно 10 секунд для равномерного распределения тепла внутри котла Рис 2а Рис 26 4 4 РЕЖИМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ И ОТОПЛЕНИЯ Как только возникает необходимость в подаче горячей воды горелка котла зажигается Включается насос и вода из контура первичного теплообменника начинает поступать в отопительную систему и радиаторы Устройство модуляции автоматически регулирует объем выходящей из котла воды поддерживая ее постоянную температуру По мере повышения температуры воды в отопительной системе подача газа на горелку уменьшается за счет чего экономится газ и повышается эффективность котла Когда температура воды в системе превысит заданную подача газа на горелку прекратится и котел перейдет в режим ожидания до начала следующего цикла нагрева Некоторое время насос будет продолжать работать для равномерного распределения тепла внутри системы Котел настенный газовый двухконтурный Dcinrad серии Solaris ВК НК 117 124 130 В S S Инструкция по монтажу первому пуску и обслуживанию Страница 9
