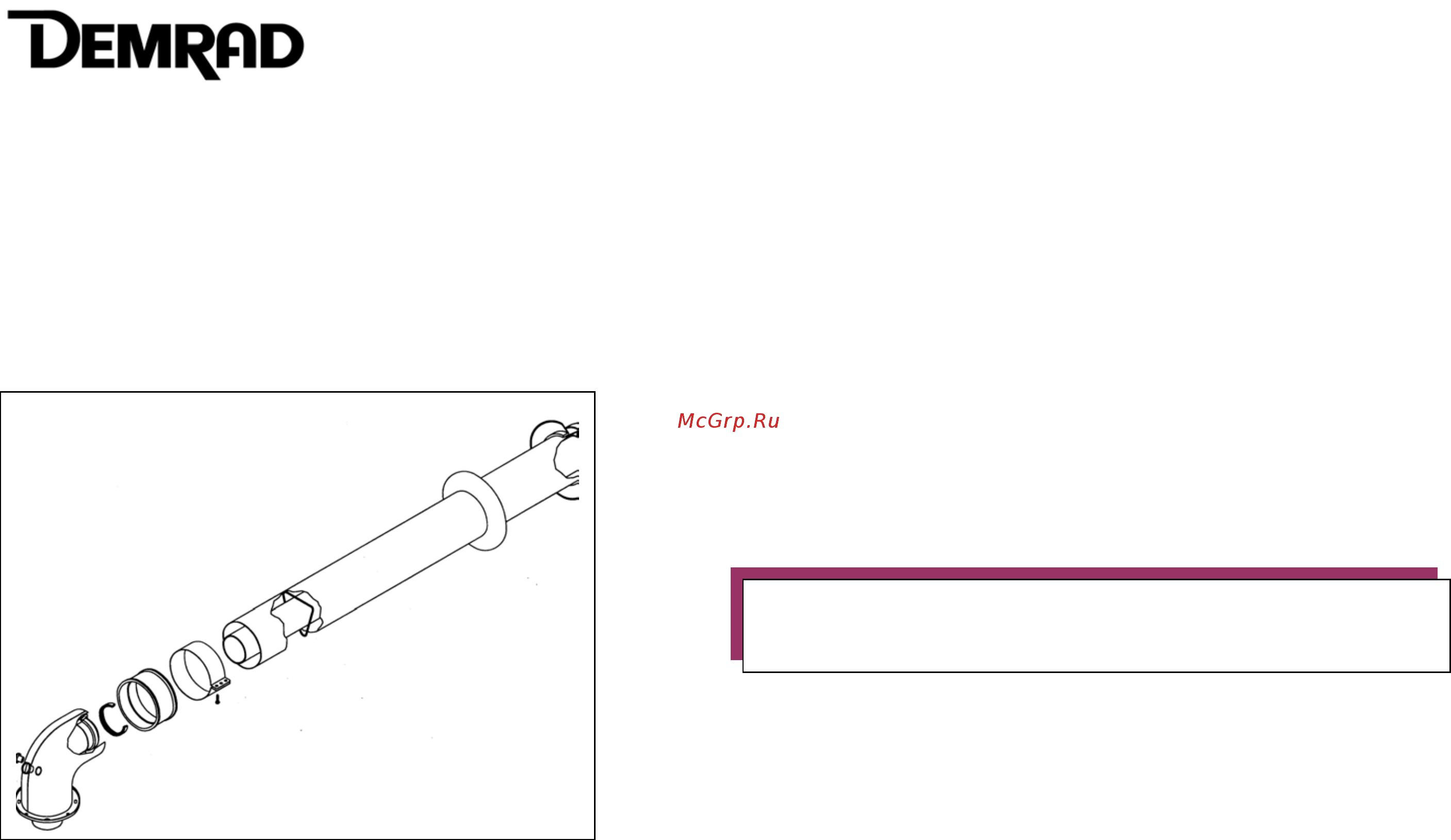

ЪЕМ ПО 8 ГАЗООТВОД ДЛЯ МОДЕЛЕЙ СЕРИИ НК ЗАКРЫТАЯ КАМЕРА СГОРАНИЯ удлинителя поставляемого по специальному заказу 8 1 Котел ОБМЯЛО серии НК 117 124 130 В 8 8 закрытая камера сгорания оснащен газоотводом представляющим собой трубу в трубе диаметр внутренней трубы 60 мм диаметр внешней трубы 100 мм 8 2 Стандартно поставляемый с котлом 750 миллиметровый газоотвод рис 5 может быть направлен назад вправо или влево с помощью соединительного колена 90 Колено подсоединяется к котлу с помощью 4 винтов рис 6а 8 3 По горизон тали газоотво д может быть удлинен до 4 м с помощь ю удлинит еля поставл яемого по специал ьному заказу 8 4 По вертикали газоотвод может быть удлинен до 5 м с 8 5 Если длина горизонтального и вертикального участков газоотвода превышает 1 м необходимо снять диафрагму в месте соединения газоотвода и котла Для получения доступа к диафрагме снимите 56 соединительное колено рис 6а 6Ь и 6с 8 6 Вертикальный газоотвод подсоединяется к горизонтальному с помощью соединительных винтов котлу аналогично 8 7 Для того чтобы избежать обратного попадания конденсата продуктов сгорания в камеру сгорания газоотвод устанавливается с восходящим от подсоединения на котле к внешнему подсоединению градиентом в 3 Примечание На каждое дополнительное 90 соединительное колено или два по 45 максимальная длина газоотвода должна быть уменьшена на 1 м помощью Рисунок 5 Страница 16 Котел настенный газовый двухконтурный Остгай серии Solaris ВК НК 117 124 130 В 8 8 Инструкция по монтажу первому пуску и обслуживанию
