кронштейны. Укрепите на стене монтажное приспособление и

кронштейны. (Рисунок 12).

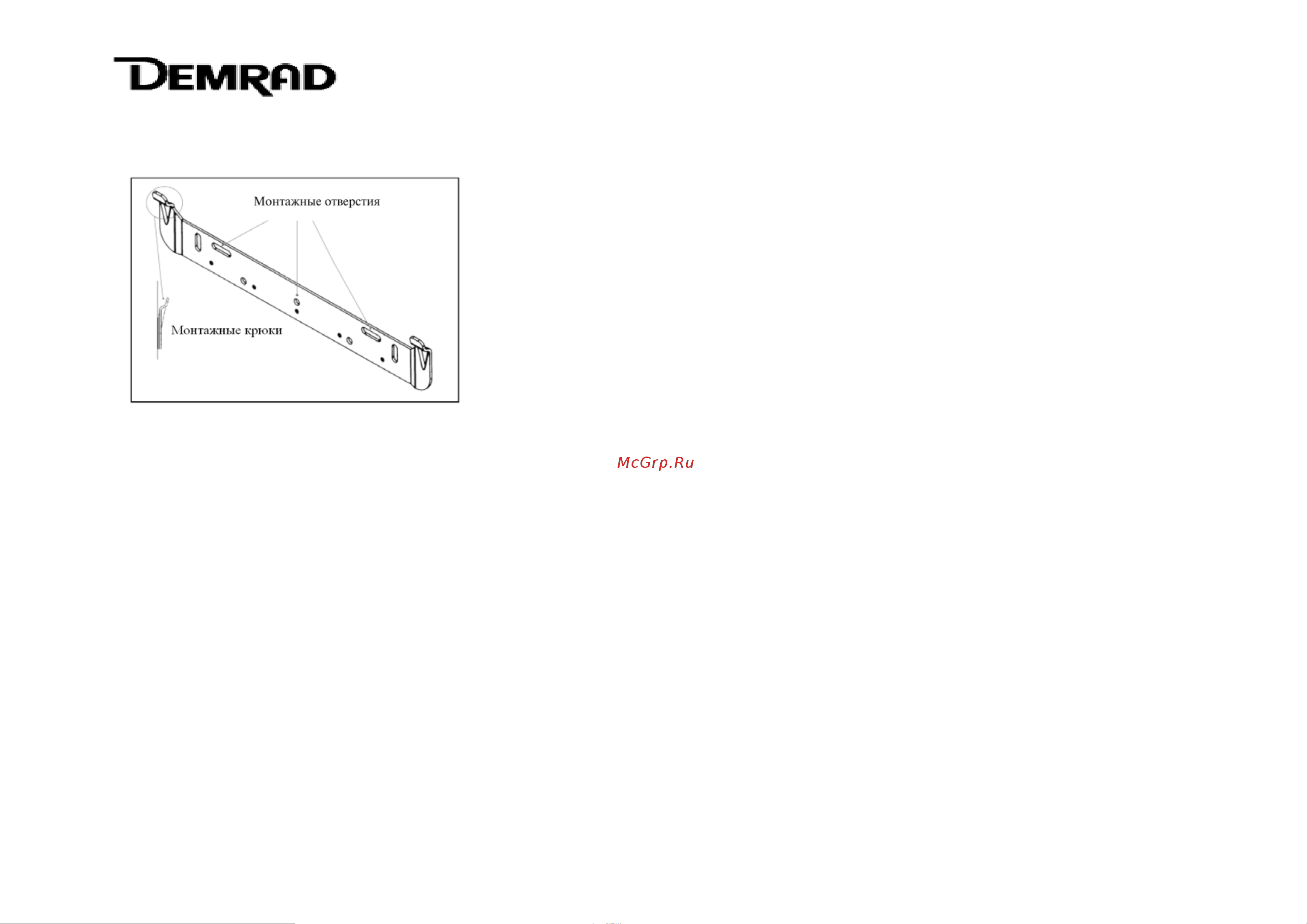

Рисунок 12

8.6 Повесьте котел на кронштейны. Не забывайте, что стена

должна быть достаточно прочной, чтобы выдержать вес котла.

8.7 Установите запорные краны на всех подводах к котлу.

Соедините краны с котлом, обеспечивая герметичность

соединений.

8.8 Установка газоотвода для котла серии HK. Определите

длину внешней трубы газоотвода 'L', измерив расстояние от

штуцера подсоединения газоотвода на котле до внешней

поверхности стены. Длина внутренней трубы газоотвода

должна быть 'L' + 20 мм.

8.8.1 Начиная от точки соединения газоотвода с котлом,

отметьте длину 'L' на внешней трубе.

8.8.2 Обрежьте только внешнюю трубу газоотвода, обеспечив

ровный срез, и обработайте заусенцы.

8.8.3 . Начиная от точки соединения газоотвода с котлом,

отметьте длину 'L' + 20 мм на внутренней трубе, обрежьте

внутреннюю трубу, обеспечив ровный срез, и обработайте

заусенцы.

8.8.4 . Пропустите газоотвод через отверстие в стене, соедините

его с котлом. Проверьте правильность соединений всех труб.

8.8.5 Соединив газоотвод с котлом, обработайте соединение

газоотвода со стеной, установив герметизирующее кольцо на

внешней стороне стены с помощью соответствующей мастики.

Замечание. Если имеется свободный доступ только к

внутренней стороне соединения газоотвода со стеной,

герметизирующее кольцо нужно установить до установки

газоотвода в стене.

8.8.6 Длина вертикальной части газоотвода не должна

превышать 5 м. Не забудьте, что если длина вертикальной части

газоотвода превышает 1 м, необходимо снять диафрагму.

8.9 При установке газоотвода для котла серии BK проверьте

правильность соединения всех труб.

8.10 Завершив установку котла, заполните систему, вывернув

кран заполнения системы против часовой стрелки. Когда

давление в системе достигнет 2 Атм. закройте кран заполнения

системы.
