Инструкция по монтажу и эксплуатации

Водонагреватель газовый проточный Demrad

БЩИЕ СВЕДЕНИЯ ПО ГАЗООТВОДЯЩЕЙ ТРУБЕ

Важнейшим условием безопасной работы газового водонагревателя является удаление

всех продуктов сгорания газообразного топлива. Поэтому описанные ниже правила

устройства газоотводящей трубы должны быть выполнены неукоснительно.

• Водонагреватель оснащен газоотводом, представляющим собой трубу в трубе: диаметр внутренней

трубы – 60 мм, диаметр внешней трубы – 100 мм.

• Стандартно поставляемый с котлом 750-миллиметровый газоотвод может быть направлен назад, вправо

или влево с помощью соединительного колена (90º). Колено подсоединяется к котлу с помощью 4

винтов.

• Газоотвод может быть удлинен с помощью удлинителей, поставляемых по специальному заказу.

Максимальное увеличение газоотвода ограничивается условием, что значение падения давления не

должно превышать 5 мм. в. ст. Падение давления можно посчитать с помощью следующей таблицы:

Падение давление (мм. в. ст.)

1. Стандартный газоотвод

2,5

2. Коаксиальный удлинитель

1,06

3. Поворотное колено 90˚

1,06

4. Фланец выходной для вертикального газоотвода

0,90

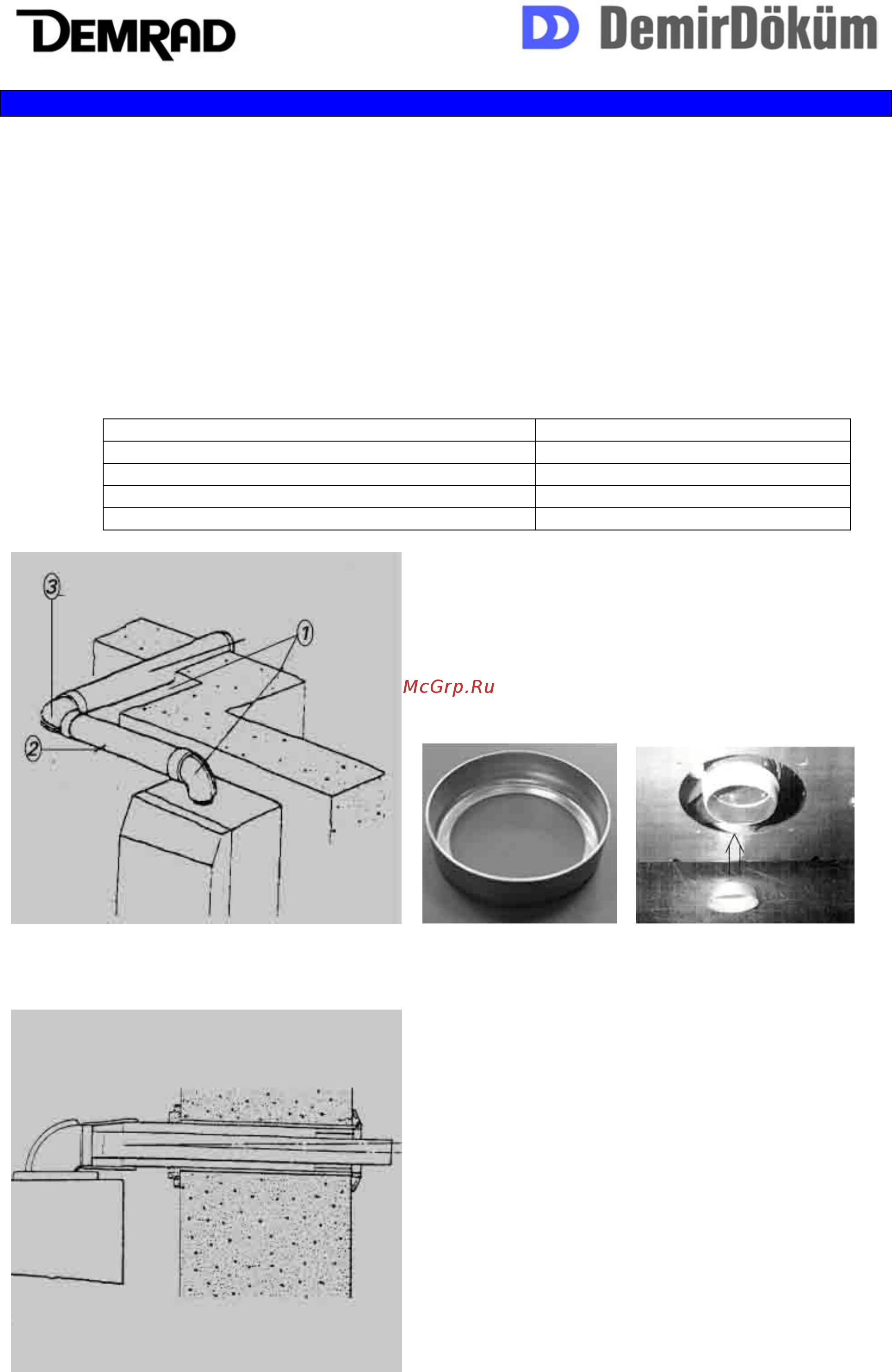

Ниже для примера приведен расчет для газоотвода,

показанного на рисунке 1:

падение давления = 2,5 + 1,06 + 1,06 = 4,62 мм. в. ст.

4,62 < 5 мм. в.ст. следовательно такую конструкцию

возможно применять.

При использовании удлинителей и увеличении

газоотвода необходимо удалить диафрагму в месте

соединения газоотвода и водонагревателя (Рисунки 2 и 3).

• Для того, чтобы избежать обратного попадания конденсата продуктов сгорания в камеру сгорания,

газоотвод устанавливается с нисходящим (от подсоединения на котле к внешнему подсоединению)

градиентом в 3% (Рисунок 4).

ис. 1

ис. 2

ис. 3

ис. 4
