07.02.2017 СК-3.3.19.09
10

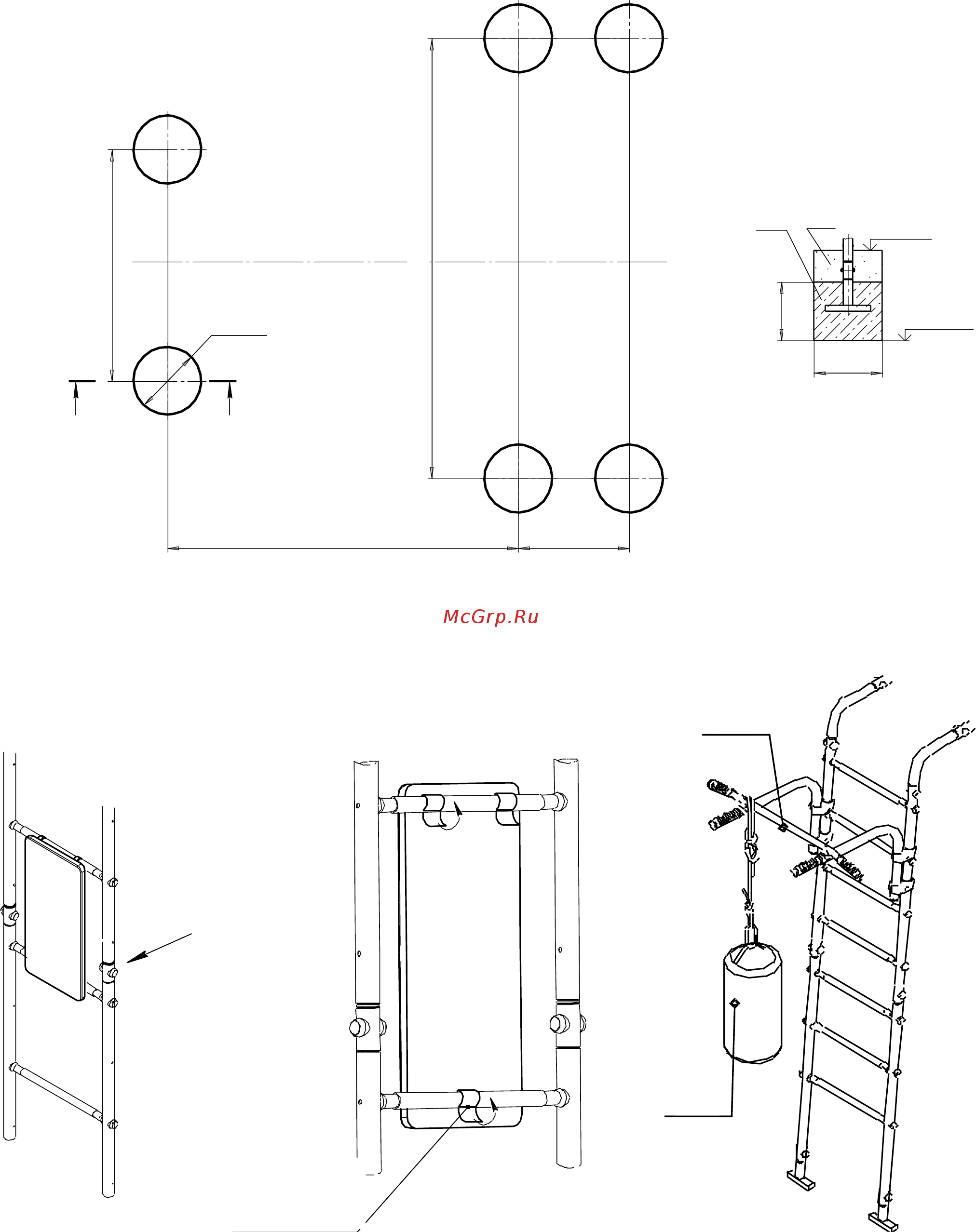

10.3.7 Установить КОМПЛЕКС в подготовленные ямы. Проверить вертикальность установки лестниц, используя от-
вес. Выставить в нужное положение и забетонировать (бетон В15; V=0,13м³) согласно схеме (Рис 7); С – бетон, В –
песок.
300
А А
0,000
300
А-А
В
С
2
6
0
-0,400
1
9
5
0
4901550
1
0
2
5
300
А А
0,000
300
А-А
В
С
2
6
0
-0,400
1
9
5
0
4901550
1
0
2
5
Рис.7
10.3.8 После полного застывания бетона установить раму подвижную (поз.114);навесить канат (Поз.100), кольца с
перекладиной (Поз.101), качели (поз.103); брусья откидные (поз.104.1); спинку навесную (поз.200); грушу боксерскую
детскую (поз.201) по соответствующим паспортам и схемам.
А
А
А
А
114
201
114
201
Рис.8 Рис.8
10.4 Указания по размещению навесного оборудования.
10.4.1 Навесное оборудование поставляется заказчику в упакованном виде.
10.4.2. Собрать навесное оборудование согласно указаниям о сборке в паспорте на это оборудование.
10.4.3. Общий вид КОМПЛЕКСА с расположением навесного оборудования показан на Рис. 1.
