14
Ru

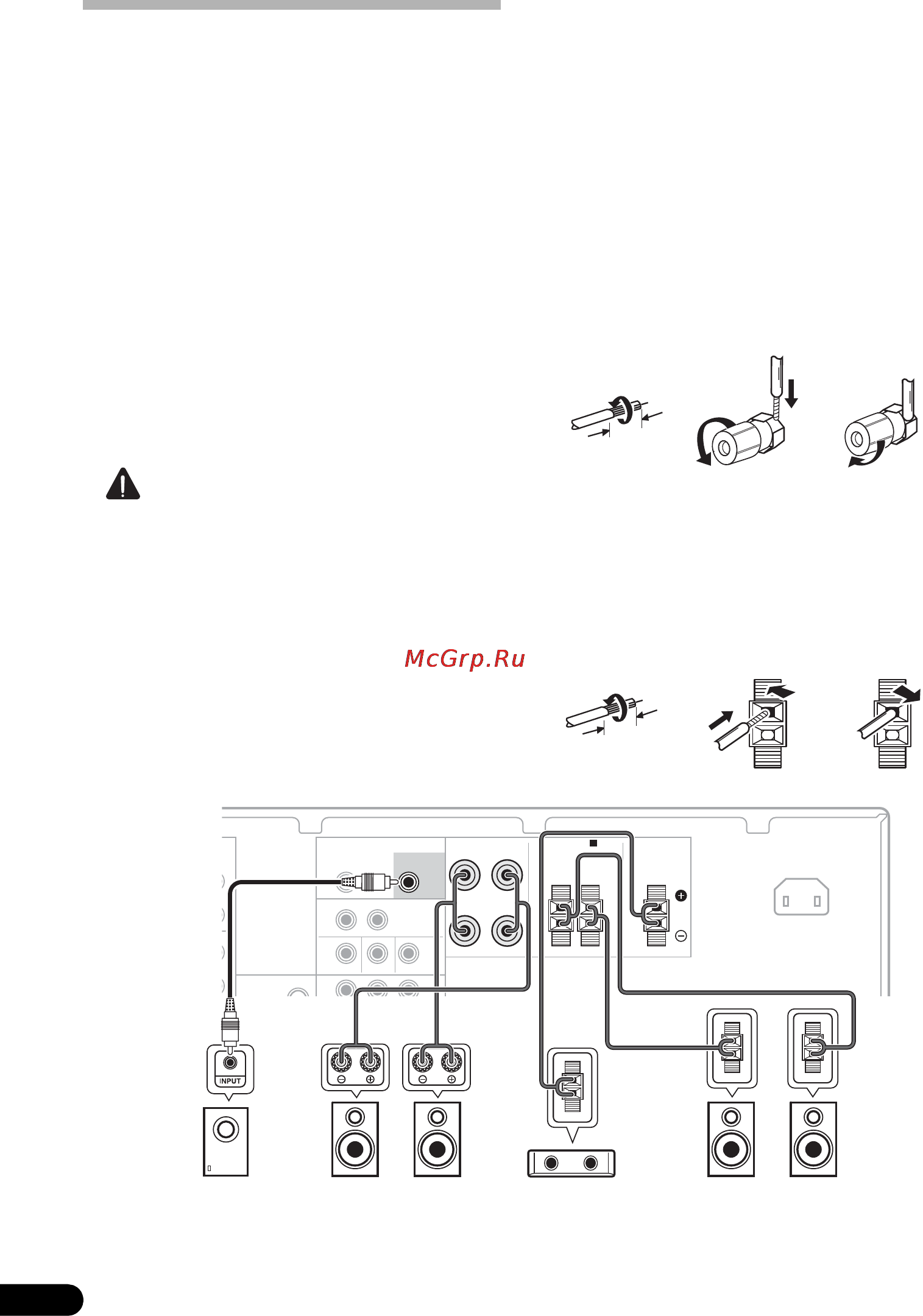

Подключение громкоговорителей
Ресивер может работать с двумя стерео
громкоговорителями (передние
громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере
три, а полный комплект обеспечивает
наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель
подключен к правому (R) разъему, а левый (L)
громкоговоритель – к левому. Также
убедитесь, что положительный и
отрицательный (+/–) разъемы ре
сивера
совпадают с соответствующими разъемами
громкоговорителей.
Если низкочастотный громкоговоритель не
используется, то выберите для параметра
настройки громкоговорителей значение
LARGE (Большой) (см. Speaker setting
(Настройка громкоговорителей) на стр. 33).
ОСТОРОЖНО
• На контактах громкоговорителей имеется
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение.
Во избежание опасности поражения
электрическим током при подключении
или отключении кабелей
громкоговорителей отсоединяйте кабель
питания, прежде чем при
касаться к любым
неизолированным деталям.
• Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
контакт громкоговорителя до конца. Если
любой из неизолированных проводов
громкоговорителя коснется задней панели,
это может вызвать отключение питания в
целях безопасности.
Подключайте устройство к сети переменного
тока только после завершения всех
соединений.
Подключение проводов
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
123
10 мм
12 3
10 мм
AUDIO
ANTENNA
FM
L
R
SPEAKERS A
OUT
MONITOR
YP
B
P
R
FRONT
ZONE2 OUT
MONITOR OUT BD/TV IN DVD/SAT IN
RL
SURROUND CENTER
SUBWOOFER
PRE OUT
L R
T
OUT
IN
DVR/VCR VIDEO
L
R
IN
IN
RL
AC IN
SPEAKERS A
SURROUND CENTER
RL
FRONT
RL
SUBWOOFER
PRE OUT
SW
L
C
R
SL
SR
Центральный
громкоговоритель
Объемные
громкоговорители
Фронтальные
громкоговорители
Активный
низкочастотный
громкоговоритель
VSX-420_SYXCN_Ru.book 14 ページ ２０１０年３月１９日　金曜日　午前９時１６分
