16
Ru

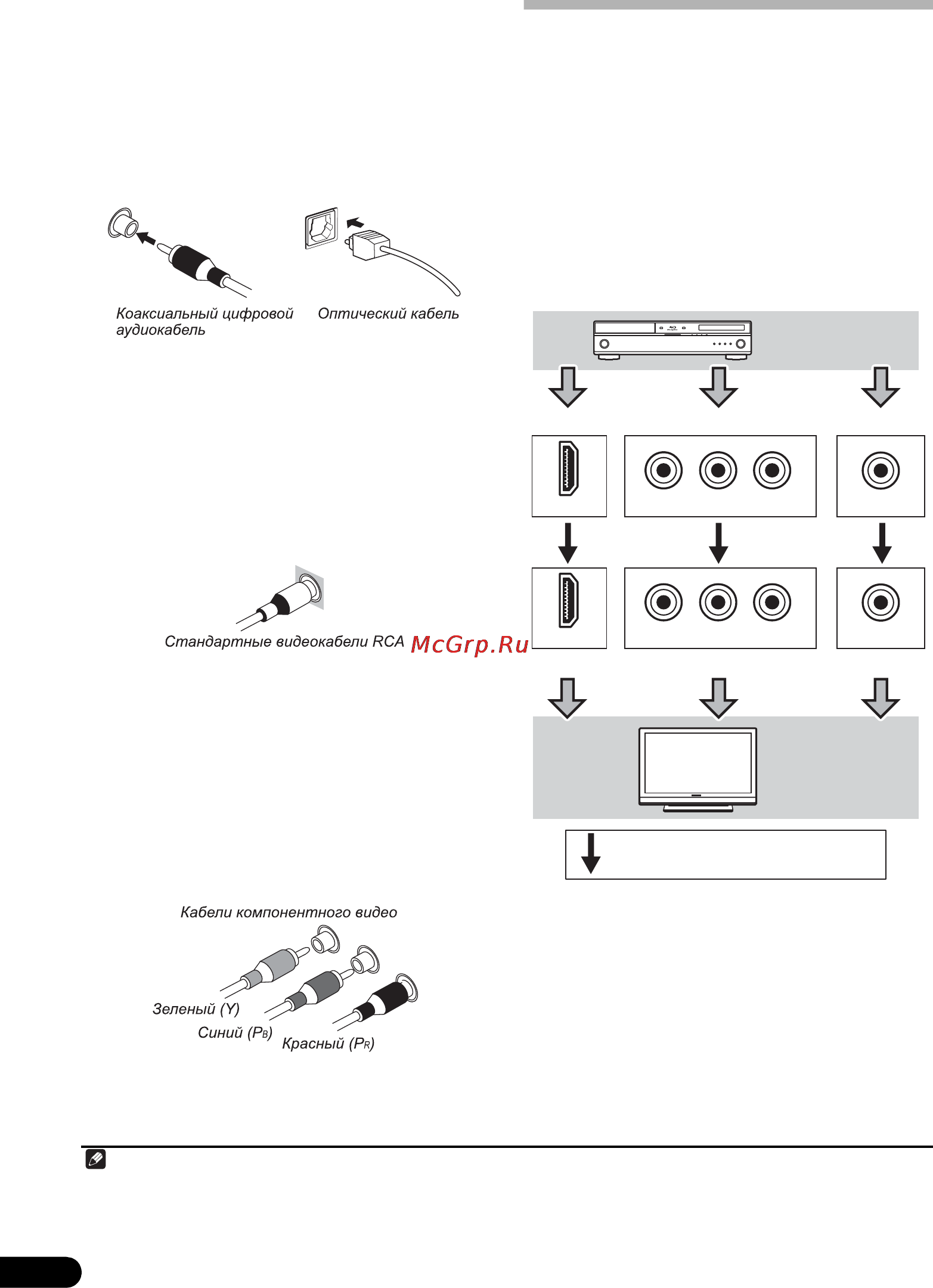

Цифровые аудиокабели
Для подключения к данному ресиверу
цифровых компонентов следует использовать
имеющиеся в продаже коаксиальные цифровые
аудиокабели или оптические кабели.
1
Это подключение требуется для
прослушивания многоканального цифрового
звучания с этим ресивером.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей и
используются для подключения к разъемам
композитного видео. Штекеры с желтой
маркировкой отличают их от аудиокабелей.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям
передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы
цветности (P
B и PR). Таким образом
устраняются взаимные помехи между
сигналами.
Подключение видеовыходов
Данный ресивер не оборудован
видеопреобразователем. Если для
подключения к входному устройству
используются видеокабели или кабели HDMI,
такие же кабели должны использоваться для
подключения к телевизору.
Сигналы, поступающие с аналоговых
(композитных и компонентных) видеовходов
устройства, не будут передаваться с HDMI
OUT.
Примечание
1• Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
VIDEO IN
P
R
P
B
Y
COMPONENT VIDEO IN
HDMI IN
MONITOR OUT
P
R
P
B
Y
COMPONENT VIDEO MONITOR OUT
HDMI OUT
Терминал для подключения с исходным устройством
Терминал для подключения с телевизионным монитором
Компонент
воспроизведения
Телевизор
Возможность вывода видеосигналов.
VSX-420_SYXCN_Ru.book 16 ページ ２０１０年３月１９日 金曜日 午前９時１６分
