25
1.14 ДЕТАЛИРОВКА НА ВИНТОВОЙ КОМПРЕССОР
С ПРЯМЫМ ПРИВОДОМ СЕРИИ XLM 5,5А-45А

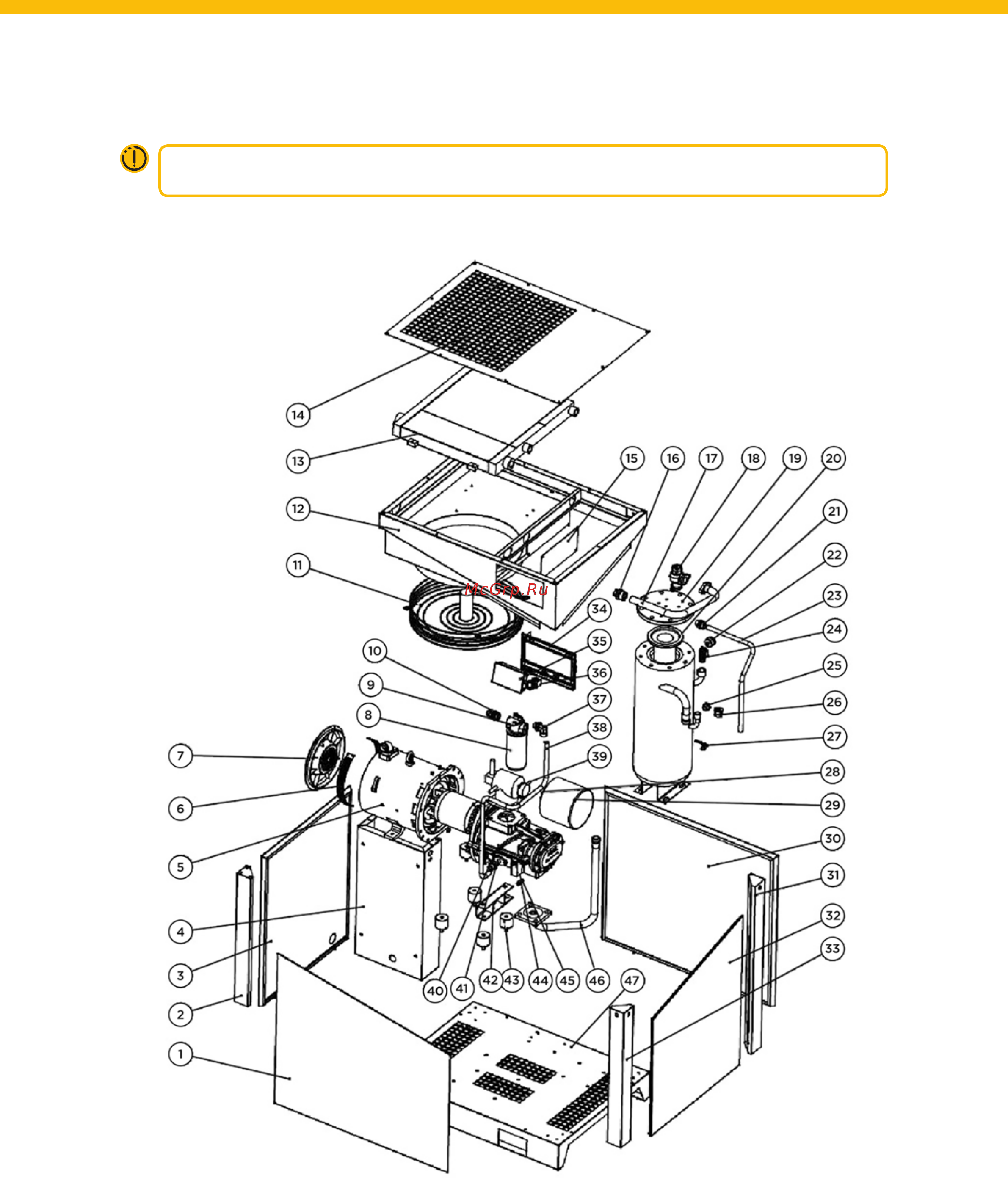

Рис. 16. Деталировка на винтовой компрессор с прямым приводом серии XLM 5,5A-45А
ПРИМЕЧАНИЕ!
В зависимости от модели могут быть различия.
