6
RQTV0242
РУССКИЙ ЯЗЫК
Простая настройка (продолжение)

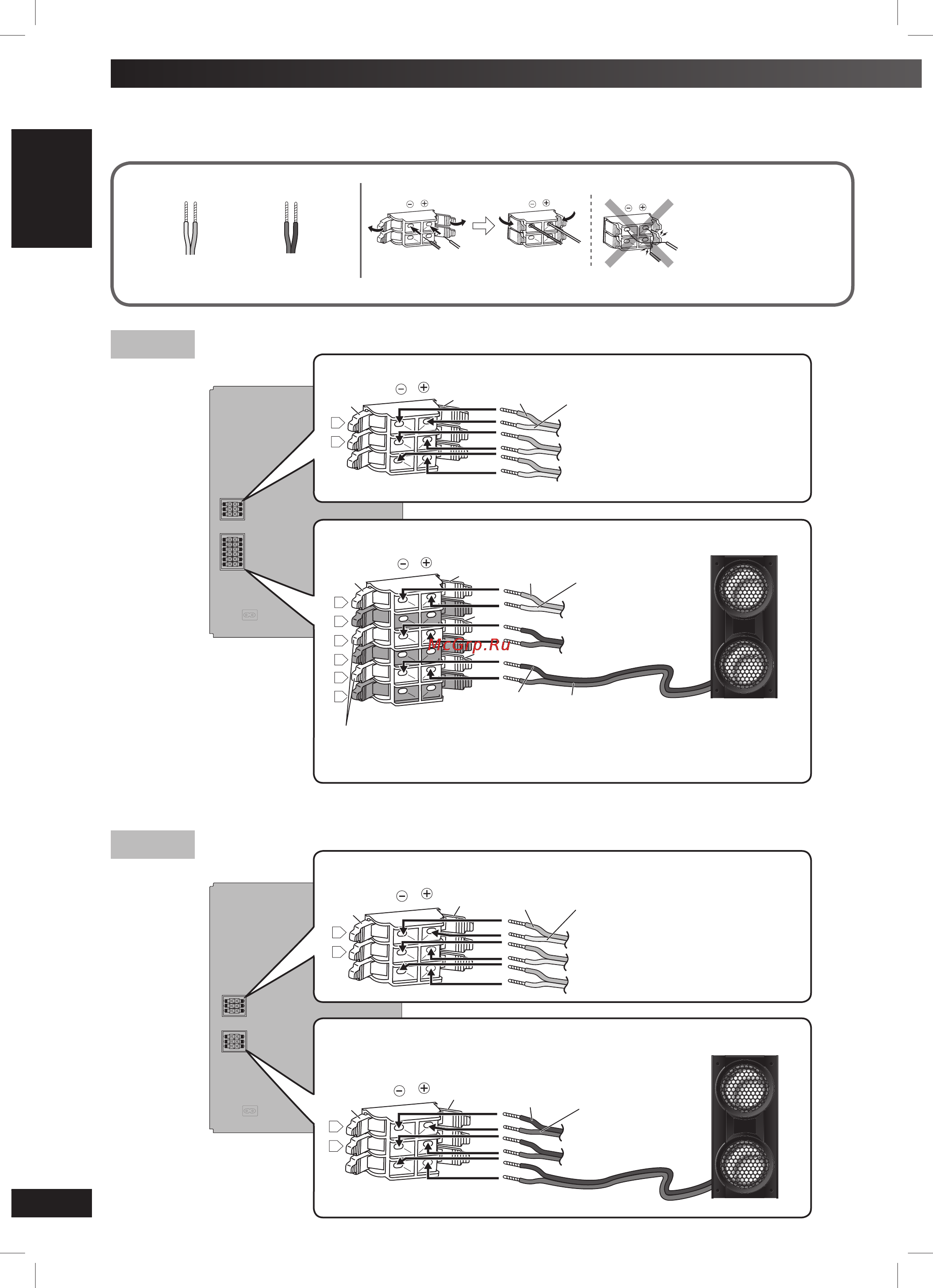

Подключение динамиков
Подключение динамиков
Подключите все акустические системы, как показано на рисунке.
Подключайте таким образом, чтобы цвета проводов
совпадали с цветом разъемов.
Примечание:
Запрещается замыкать
положительные (+)
и отрицательные
(–) жилы провода динамика.
Неправильное подключение
может повредить динамики.
Серый (+)
Голубой (–)
Красный
(+)
Черный
(–)
Подключение центрального динамика и динамиков объемного звука
R
L
Го лу б ой
Серый
Голубой (–)
Серый (+)
Динамики объемного звука (левый)
Динамики объемного звука (правый)
Центральный динамик
Подключение центрального динамика и динамиков объемного звука
R
L
Го лу б ой
Серый
Голубой (–) Серый (+)
Динамики объемного звука (левый)
Динамики объемного звука (правый)
Центральный динамик
Подключение передних динамиков и сабвуферов
R
L
Фронтальные динамики
(левый)
Фронтальные динамики
(правый)
Красный
Черный (–) Красный (+)
Черный
Сабвуфер
VK960
VK860
Подключение передних динамиков и сабвуферов
R
L
R
L
R
L
Го лу б ой
Черный
Серый
Красный
Красный
Голубой (–)
Серый (+)
Черный
(–) Красный (+)
Фронтальные динамики
(левый)
(высокие частоты)
Фронтальные динамики
(правый)
(низкие частоты)
Сабвуфер (левый)
Примечание:
Подключите правую (R) сторону таким же образом.
RQTV0242_R-1RU.indd 6RQTV0242_R-1RU.indd 6 6/12/07 2:41:11 PM6/12/07 2:41:11 PM
