Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

1.5 Шлифмашина поставляется в продажу в следующей комплектации*:

Шлифмашина 1

Защитный кожух/рукоятка боковая 1/1

Ключ для монтажа рабочего круга 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления

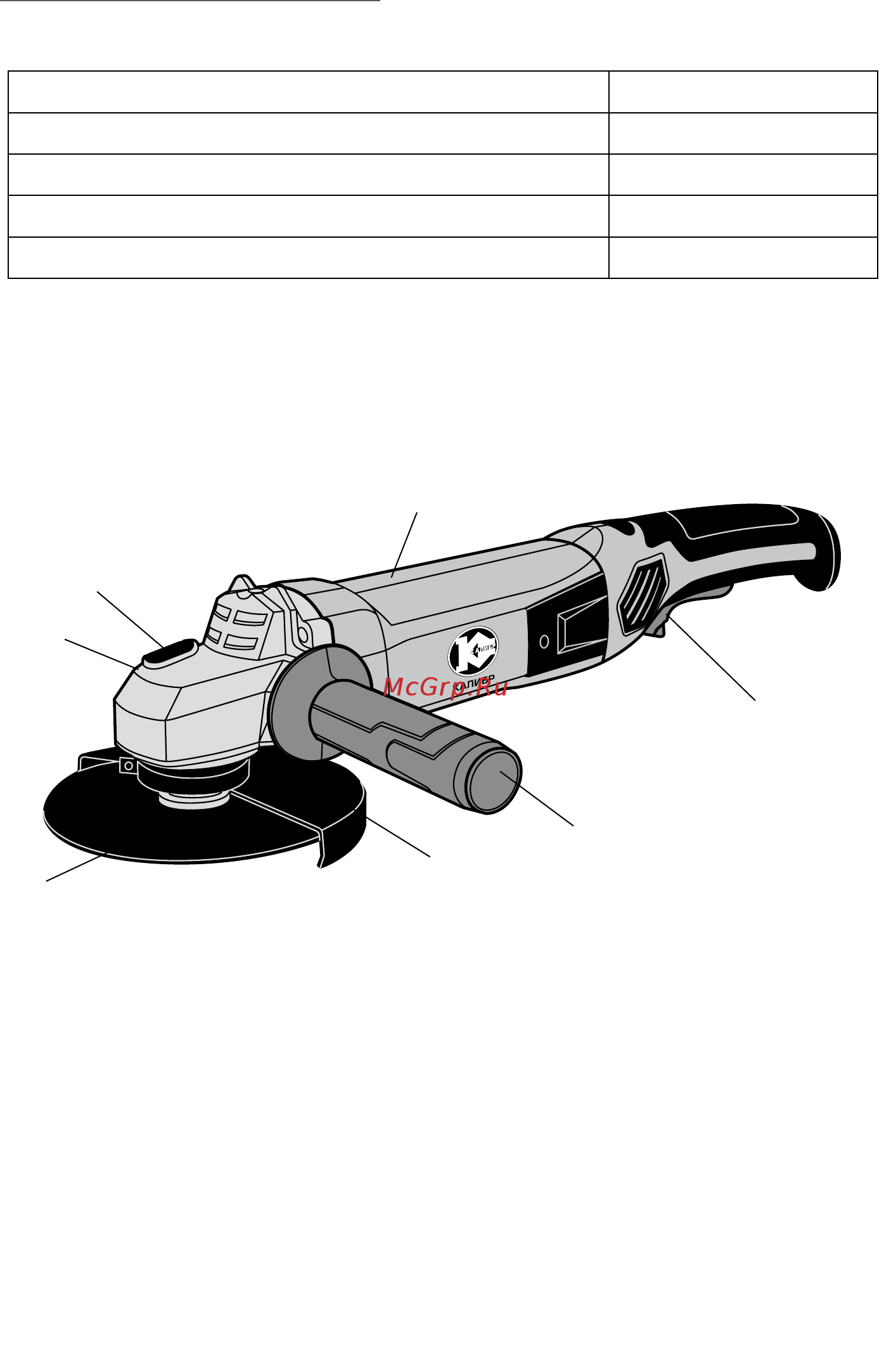

1.6 Общий вид шлифмашины представлен на рис.1

1.7 Шлифмашина состоит из коллекторного двигателя в пластиковом корпу-

се и редуктора, расположенного в металлическом корпусе. Крутящий момент с

якоря электродвигателя через редуктор из 2-х конических шестерён, под углом

90° передаётся на шпиндель. На резьбу (М14) шпинделя крепится рабочий ин-

струмент (отрезной, полировальный круг). Шлифмашина комплектуется допол-

1 - корпус редуктора;

2 - кнопка стопора;

3 - корпус;

4 - клавиша выключателя с кнопкой фиксации;

5 - защитный кожух;

6 - рукоятка боковая;

7 - круг.

рис. 1
