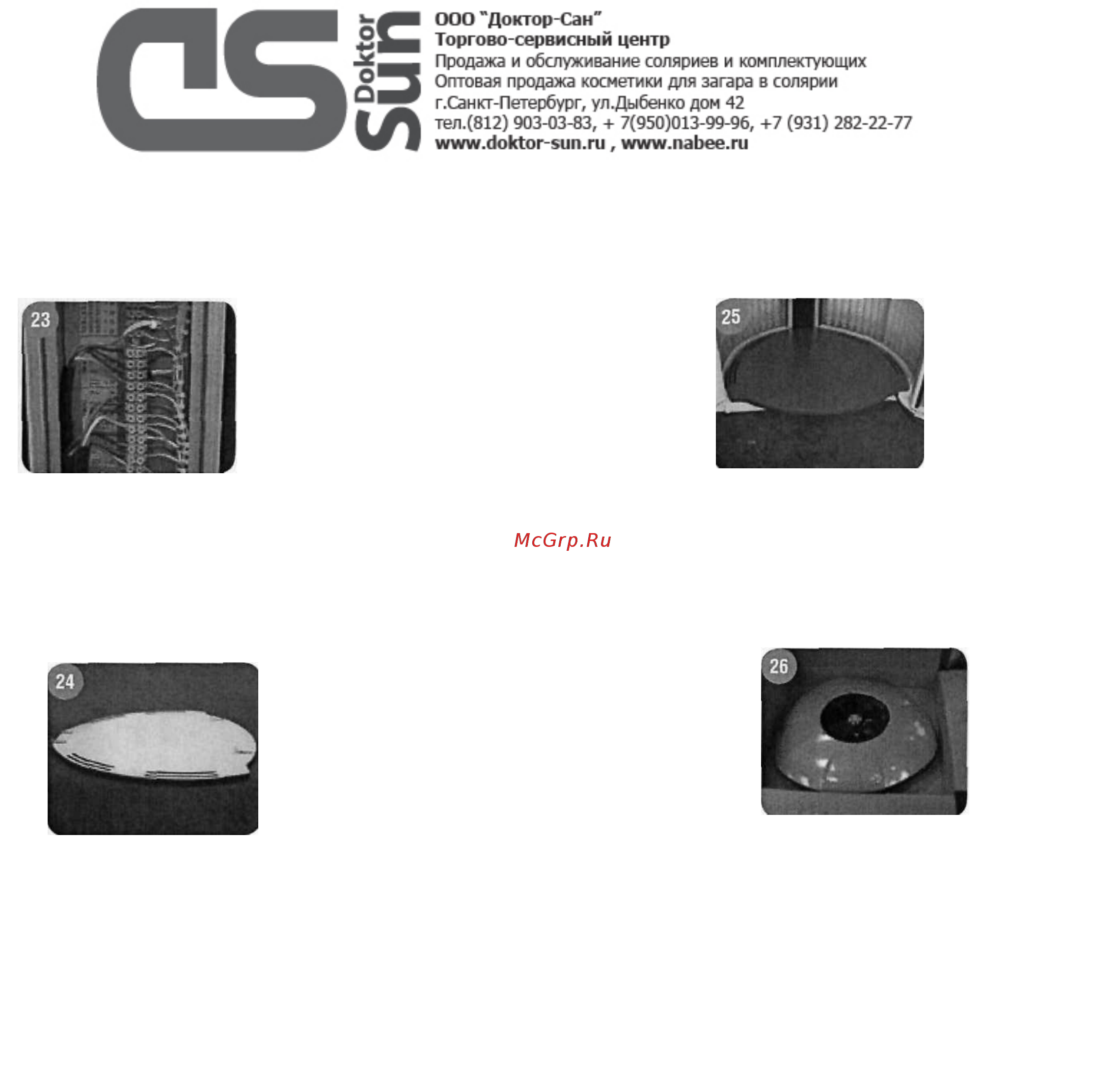

Укоротите кабели панелей до нужной длины, зачистите концы
проводов и присоедините провода к клеммам центральной стойки в
соответствии с инструкцией.
Если солярий не укомплектован потолочным вентилятором, панель
центральной стойки теперь можно установить на место.
Прикрепите 4 фиксатора пола к панели пола снизу, используя 12
саморезов 4.8х13 (6).
Смотрите рисунок для правильного расположения фиксаторов пола.
Переверните панель пола и установите его в солярий.
ОПЦИЯ: Потолочный вентилятор
Если солярий укомплектован потолочным вентилятором, сейчас
его можно установить. Выверните 6 болтов и снимите крышку
потолочного блока.
Установите потолочный вентилятор на солярий и закрепите его,
используя 4 шайбы М8 (11) и 4 болта М8х25 (10).
