9

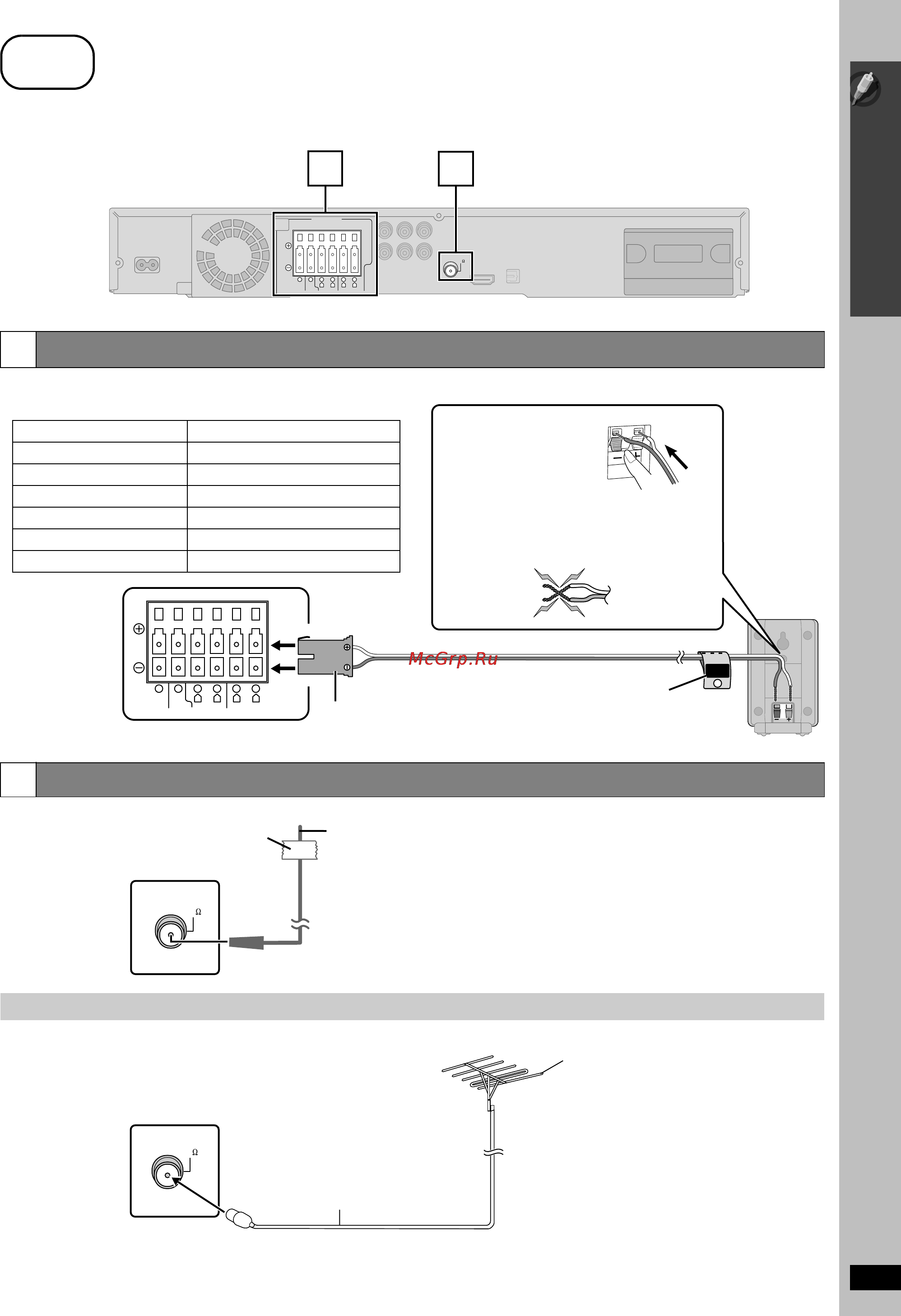

Простая наладка
Кабельные подключения
RQTX0102
Перед подключением выключите все оборудование и прочитайте соответствующие инструкции по эксплуатации.
Не подключайте сетевой шнур до тех пор, пока не выполните все остальные подключения.
(Продолжение на следующей странице)
шаг
3
Кабельные подключения
1
Подключения акустических колонок
2
Подключения радиоантенны
Использование наружной FM-антенны (приобретается отдельно)
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
SPEAKERS
FM ANT
(75 )
1 2
Основной блок
Lch
SURROUND
3
CENTERSUBWOOFER FRONT
6 5 2 1 4 3
L
R
L
R
SURROUND
Подключение акустических колонок к основному блоку:
Выполняйте подключение к клеммам того же самого цвета.
Колонка Цвет клеммы/разъема
1 FRONT (L) Белый
2 FRONT (R) Красный
3 SURROUND (L) Синий
4 SURROUND (R) Серый
5 CENTER Зеленый
6 SUBWOOFER Фиолетовый
Вставьте провод до
конца.
i: Белый
j: Синий
Подайте
вперед!
например,
[PT560]
Колонка
объемного
звучания (Л)
Наклейка на кабель колонки (входит в
комплект поставки)
Для облегчения подключения прикрепите
наклейки на кабели колонок.
≥ Не допускайте пересечения (короткого
замыкания) или нарушения полярности
проводов акустических колонок, т.к. это
может вызвать повреждение колонок.
НЕПРА-
ВИЛЬНО
Основной блок
Вставьте до конца.
FM ANT
(75 )
Клейкая лента
Комнатная FM-антенна
(входит в комплект поставки)
Закрепите этот конец антенны в
том месте, где наилучший прием.
Основной блок
FM ANT
(75 )
Наружная FM-антенна
[Использование телевизионной
антенны (в комплект поставки не
входит)]
≥ Данная антенна должна
устанавливаться квалифицированным
техническим специалистом.
75 ≠ коаксиальный кабель
(в комплект поставки не входит)
При плохом приеме используйте наружную антенну.
≥ Отключайте антенну, если ею не пользуетесь.
≥ Не пользуйтесь наружной антенны во время грозы.
Основной блок
PT465EE-RQTX0091-R_Rus.book Page 9 Wednesday, December 5, 2007 9:03 PM
