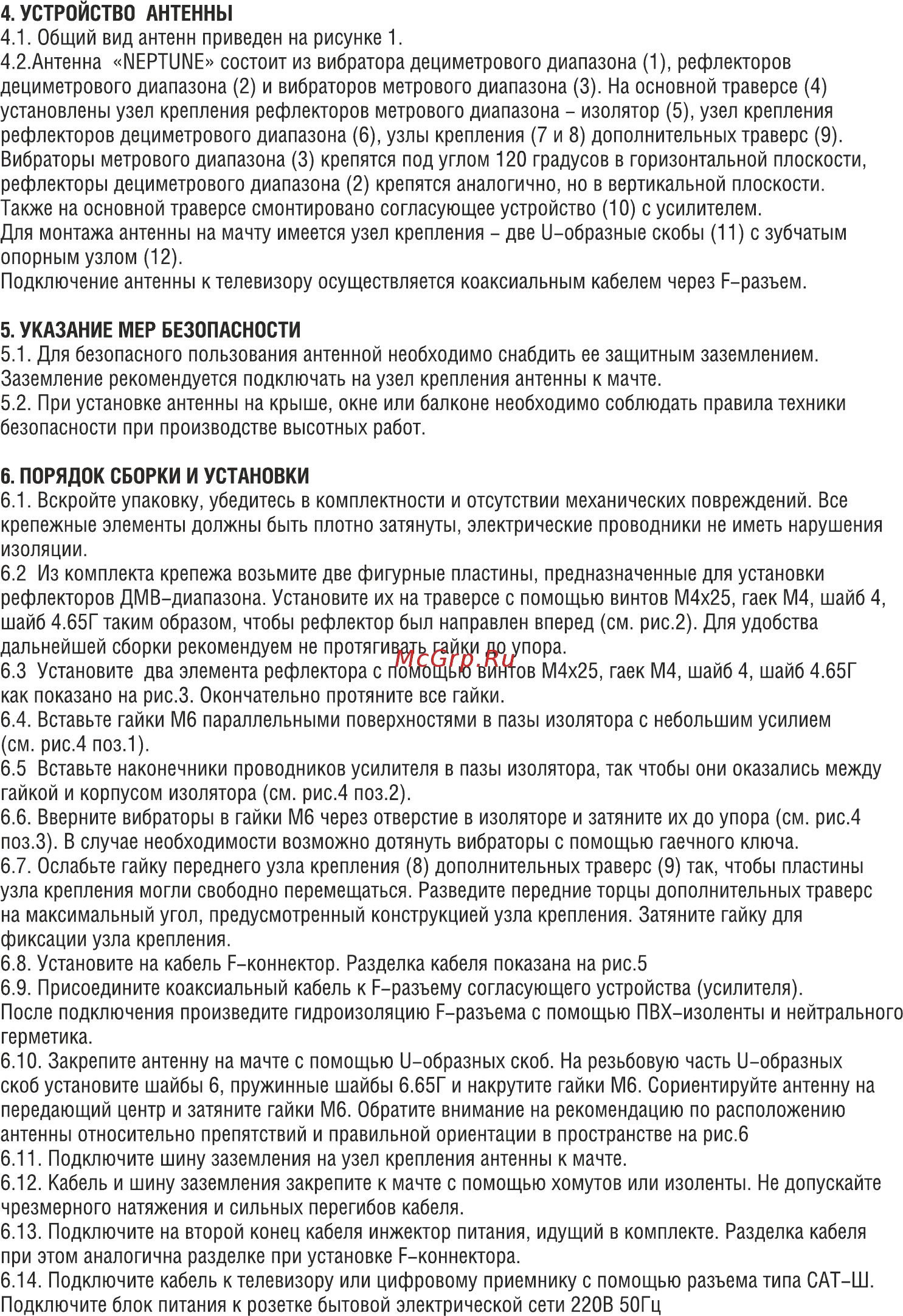

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антенн приведен на рисунке 1 4 2 Антенна NEPTUNE состоит из вибратора дециметрового диапазона 1 рефлекторов дециметрового диапазона 2 и вибраторов метрового диапазона 3 На основной траверсе 4 установлены узел крепления рефлекторов метрового диапазона изолятор 5 узел крепления рефлекторов дециметрового диапазона 6 узлы крепления 7 и 8 дополнительных траверс 9 Вибраторы метрового диапазона 3 крепятся под углом 120 градусов в горизонтальной плоскости рефлекторы дециметрового диапазона 2 крепятся аналогично но в вертикальной плоскости Также на основной траверсе смонтировано согласующее устройство 10 с усилителем Для монтажа антенны на мачту имеется узел крепления две U образные скобы 11 с зубчатым опорным узлом 12 Подключение антенны к телевизору осуществляется коаксиальным кабелем через Е разъем 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением Заземление рекомендуется подключать на узел крепления антенны к мачте 5 2 При установке антенны на крыше окне или балконе необходимо соблюдать правила техники безопасности при производстве высотных работ 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскройте упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты электрические проводники не иметь нарушения изоляции 6 2 Из комплекта крепежа возьмите две фигурные пластины предназначенные для установки рефлекторов ДМВ диапазона Установите их на траверсе с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г таким образом чтобы рефлектор был направлен вперед см рис 2 Для удобства дальнейшей сборки рекомендуем не протягивать гайки до упора 6 3 Установите два элемента рефлектора с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г как показано на рис З Окончательно протяните все гайки 6 4 Вставьте гайки Мб параллельными поверхностями в пазы изолятора с небольшим усилием см рис 4 поз 1 6 5 Вставьте наконечники проводников усилителя в пазы изолятора так чтобы они оказались между гайкой и корпусом изолятора см рис 4 поз 2 6 6 Вверните вибраторы в гайки Мб через отверстие в изоляторе и затяните их до упора см рис 4 поз З В случае необходимости возможно дотянуть вибраторы с помощью гаечного ключа 6 7 Ослабьте гайку переднего узла крепления 8 дополнительных траверс 9 так чтобы пластины узла крепления могли свободно перемещаться Разведите передние торцы дополнительных траверс на максимальный угол предусмотренный конструкцией узла крепления Затяните гайку для фиксации узла крепления 6 8 Установите на кабель F коннектор Разделка кабеля показана на рис 5 6 9 Присоедините коаксиальный кабель к F разъему согласующего устройства усилителя После подключения произведите гидроизоляцию F разъема с помощью ПВХ изоленты и нейтрального герметика 6 10 Закрепите антенну на мачте с помощью U образных скоб На резьбовую часть U образных скоб установите шайбы 6 пружинные шайбы 6 65Г и накрутите гайки Мб Сориентируйте антенну на передающий центр и затяните гайки Мб Обратите внимание на рекомендацию по расположению антенны относительно препятствий и правильной ориентации в пространстве на рис 6 6 11 Подключите шину заземления на узел крепления антенны к мачте 6 12 Кабель и шину заземления закрепите к мачте с помощью хомутов или изоленты Не допускайте чрезмерного натяжения и сильных перегибов кабеля 6 13 Подключите на второй конец кабеля инжектор питания идущий в комплекте Разделка кабеля при этом аналогична разделке при установке F коннектора 6 14 Подключите кабель к телевизору или цифровому приемнику с помощью разъема типа САТ Ш Подключите блок питания к розетке бытовой электрической сети 220В 50Гц
