Инструкция по эксплуатации Страница: 3

RedVerg RD-SD12N/2TU Инструкция по эксплуатации онлайн [3/11] 268340

Количество

аккумуляторов

Время зарядки

1ч

Наибольший диаметр

сверления:

-сталь

-древесина

10 мм

18 мм

10 мм

18 мм

10 мм

20 мм

Наибольший диаметр

шурупа,

заворачиваемого в

древесину без

предварительного

засверливания.

6 мм

Тип патрона

БЗП, 10 мм

БЗП,10 мм

3. КОМПЛЕКТНОСТЬ ПОСТАВКИ.

В комплект поставки шуруповерта входят:

• шуруповерт - 1шт.

• зарядное устройство - 1шт.

• аккумуляторная батарея- 2шт( у моделей RD-SD12N/2TU; RD-SD12N/2TU и 1 шт у

модели RD-SD12N/2-1TU.

• набор насадок: свёрла по металлу- 6 шт; биты- 6 шт; магнитный удлинитель- 1 шт.

• пластиковый кейс- 1шт.

• инструкция по эксплуатации и техническому обслуживанию на русском языке -

1шт.

4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

4.1 Общий вид шуруповёрта представлен на рис. 1:

4.2 Шуруповёрт состоит из корпуса с расположенными в нем двигателем постоянного

тока и планетарным редуктором, обеспечивающим задание предельного момента на

шпинделе с помощью регулируемой механической муфты 2(рис.1). Нижняя часть корпуса

переходит в рукоятку 6, в которой установлена клавиша выключателя 3.Нижняя часть

рукоятки имеет разъём для присоединения аккумуляторной батареи 7.

4.3. Аккумуляторная батарея 7 устанавливается в разъём плавным перемещением вдоль

продольной оси рукоятки до защёлкивания 2-х боковых фиксаторов 8. Всегда

вставляйте батарею полностью до щелчка. Если этого не сделать, батарея может

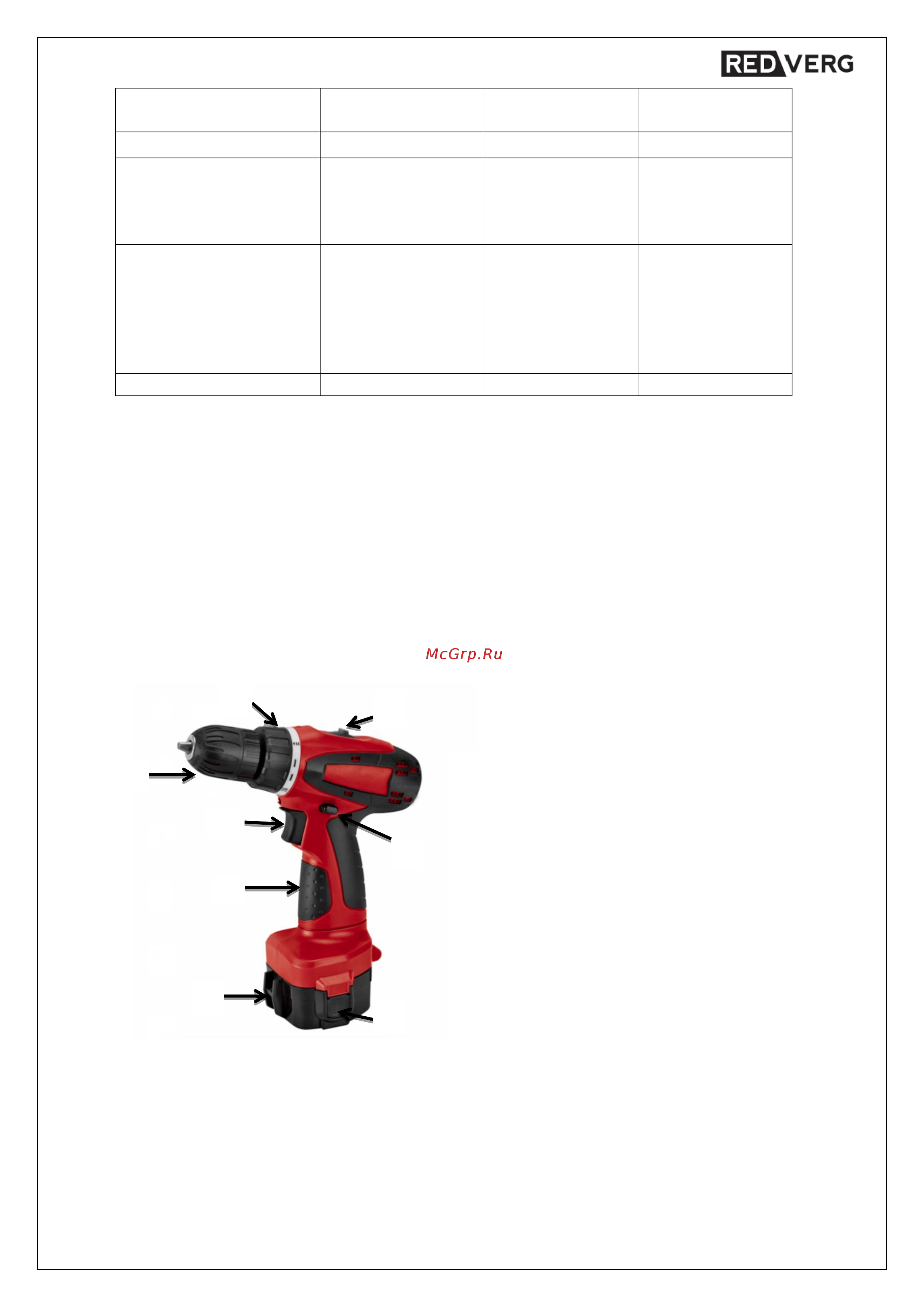

Рис. 1.

1 -Сверлильный патрон (БЗП),

2- Муфта регулировки момента,

3 - Клавиша выключателя,

4 - Переключатель скорости,

5- Реверс,

6- Обрезиненная рукоятка,

7- Аккумуляторная батарея,

8- Боковые фиксаторы АКБ.
