7.1.1. Ключом из комплекта поставки, вывинтите два винта (16) из дополнительной

рукоятки (1) и демонтируйте крышку (14).

7.1.2. Установите в крышку рукоятки (14) два резиновых амортизатора (15) из комплекта

поставки, как показано на Рис. 3.

7.1 .3. Установите дополнительную рукоятку (1) на верхнюю штангу (8). Установите

нижнюю крышку (14) в сборе с амортизаторами (15) на рукоятку (1) и зафиксируйте ее

винтами (16).

7.1.4. Установите желаемое положение дополнительной рукоятки (1) на верхней

штанге (8) и зафиксируйте это положение плотно затянув винты (16).

7.2. Установка защитного кожуха (Рис.5).

7.3. Установка ножа для обрезки лески (Рис.6).

7.4. Соединение верхней и нижней штанг (Рис.7).

7.5. Установка наплечного ремня.

7.5.1. Возьмите наплечный ремень из комплекта поставки и закрепите его на корпусе (7)

триммера в петельке (2) (рис.1), предназначенной для установки ремня.

7.5.2. Наденьте на себя триммер. Отрегулируйте ремень и дополнительную рукоятку

(1)(рис.1) под индивидуальные требования.

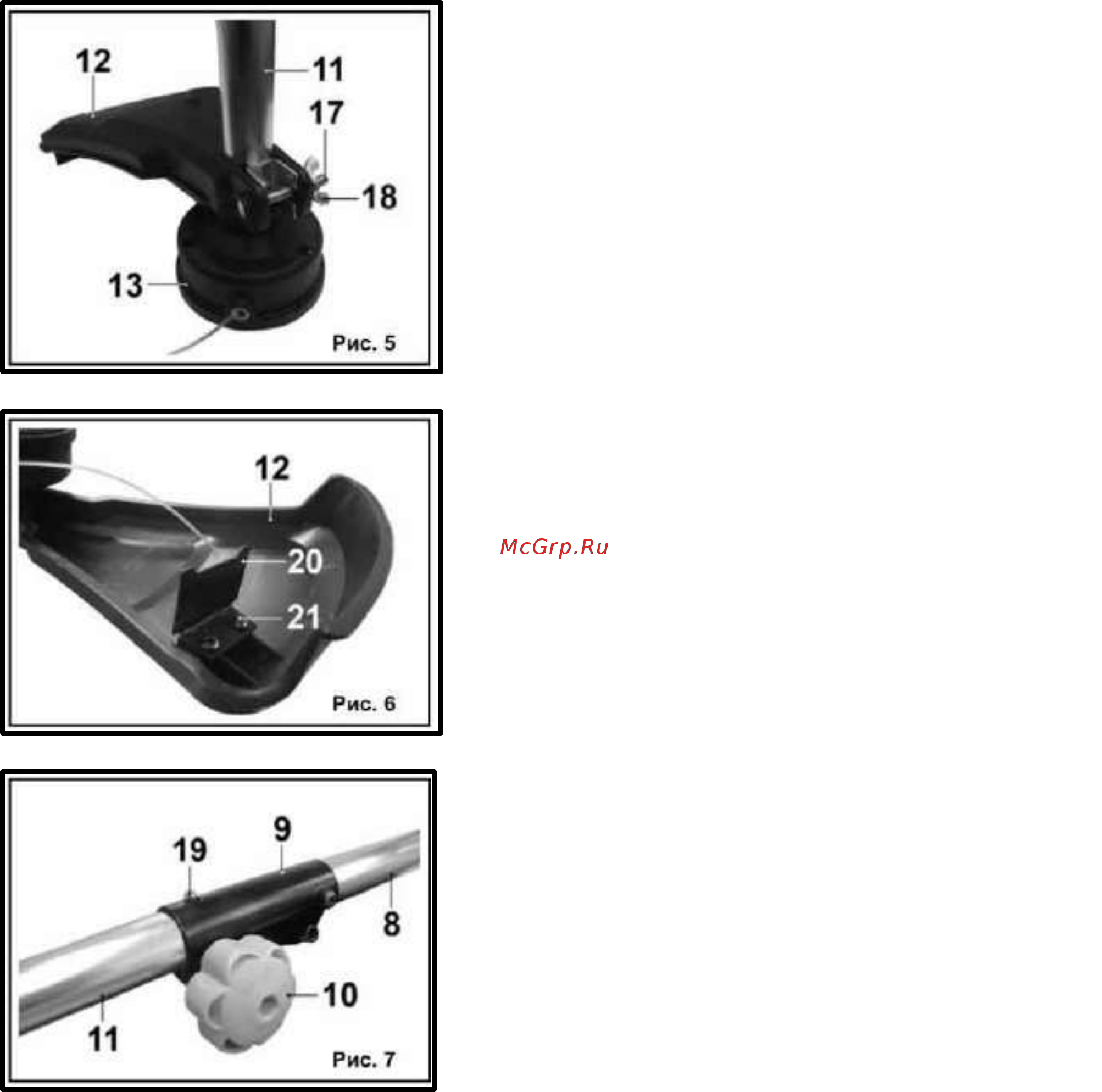

7.2.1. Установите защитный кожух (12) на

кронштейн нижней штанги (11).

7.2.2. Вставьте болт (17) (из комплекта поставки) в

отверстие защитного кожуха

(12) и кронштейна на нижней штанге (11).

7.2.3. Гайкой (18) из комплекта поставки

зафиксируйте защитный кожух (12) на

кронштейне нижней штанги (11).

7.3.1. Установите на защитный кожух (12) нож (20)

для подрезки лески.

7.3.2. Закрепите нож (20) на защитном кожухе (12)

двумя винтами (21) из комплекта поставки.

7.4.1. Вставьте нижнюю штангу (11) в разъемную

муфту (9) на верхней штанге (8).

7.4.2. Подпружиненная фиксирующая кнопка (19)

на нижней штанге (11) должна войти в

направляющее отверстие разъемной муфты (9).

7.4.3. Правильно собранное соединение

невозможно разомкнуть без нажатия на

фиксирующую кнопку (19).

7.4.4. Затяните фиксатор муфты (10) до упора.
