ВНИМАНИЕ! Информация по комплектации приведена только для справки и

может быть изменена при поставке. Производитель оставляет за собой

право изменять комплектацию и технические параметры.

6. СБОРКА И МОНТАЖ.

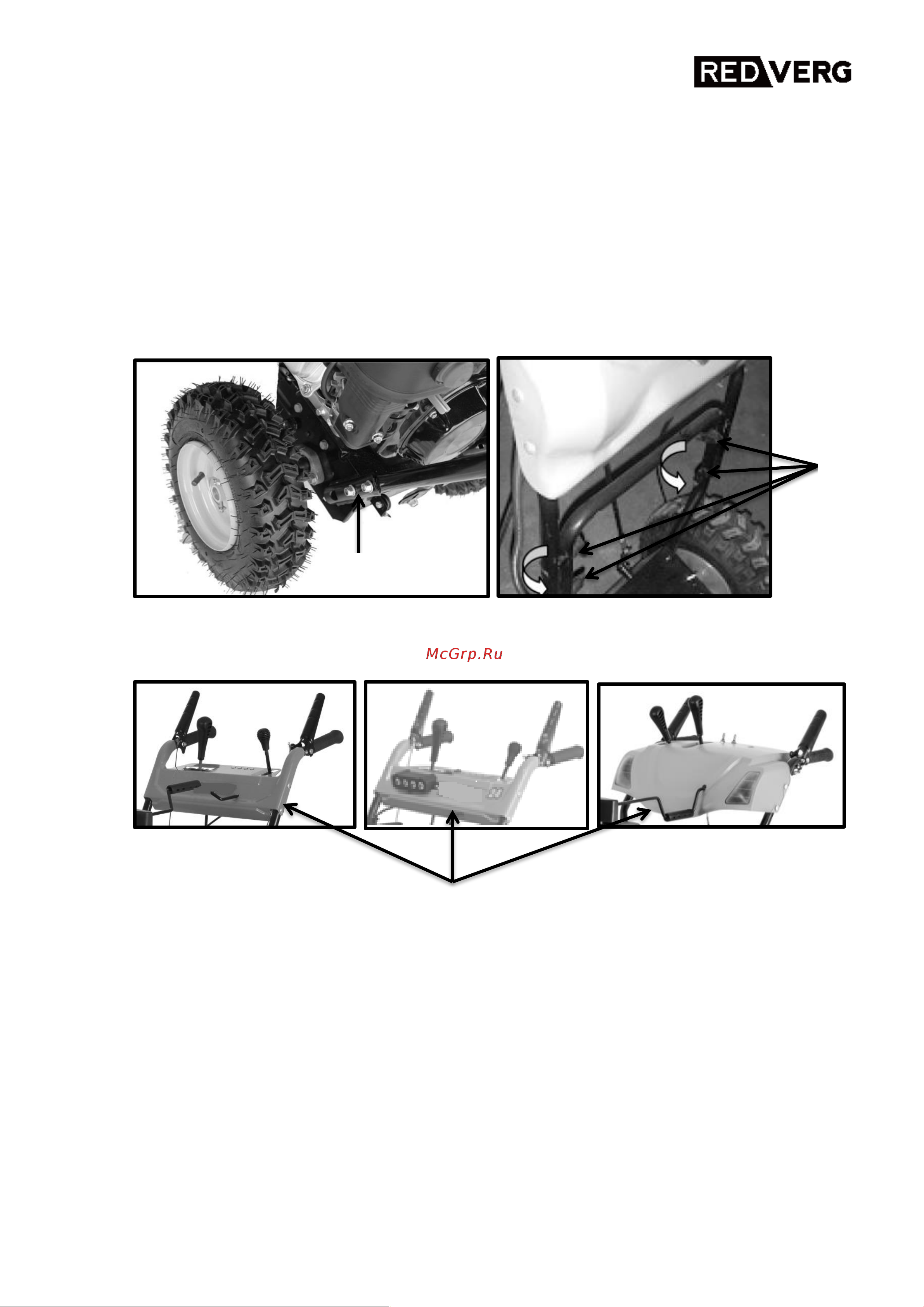

1. Установить рукоятку: сначала установите нижнюю рукоятку между левой и

правой сторонами машины. Выровняйте отверстия в рукоятке с боковыми

пластинами и вручную зафиксируйте нижнюю рукоятку с помощью винтов и

гаек 1, затем установите верхнюю рукоятку 2, вставьте болты в каждое из

четырех отверстий на верхней рукоятке и затяните гайку.

RD-SB53/950BS RD-SB60/950BS-E RD-SB71/1150BS-E

RD-SB71/1450BS-E

2. Установить тягу переключения скоростей: Вставьте тягу переключения 3 в

отверстие плеча переключения 4 и закрепите с помощью шайбы и шплинта.

Поднимите тягу переключения вставьте её в зажим рычага переключения

передач и зафиксируйте её подпружиненной гайкой 5.

1. Гайка и болт.

2. Верхняя рукоятка .
