СБОРКА.

Следуйте инструкция по сборке ниже, и вы соберете культиватор за несколько минут.

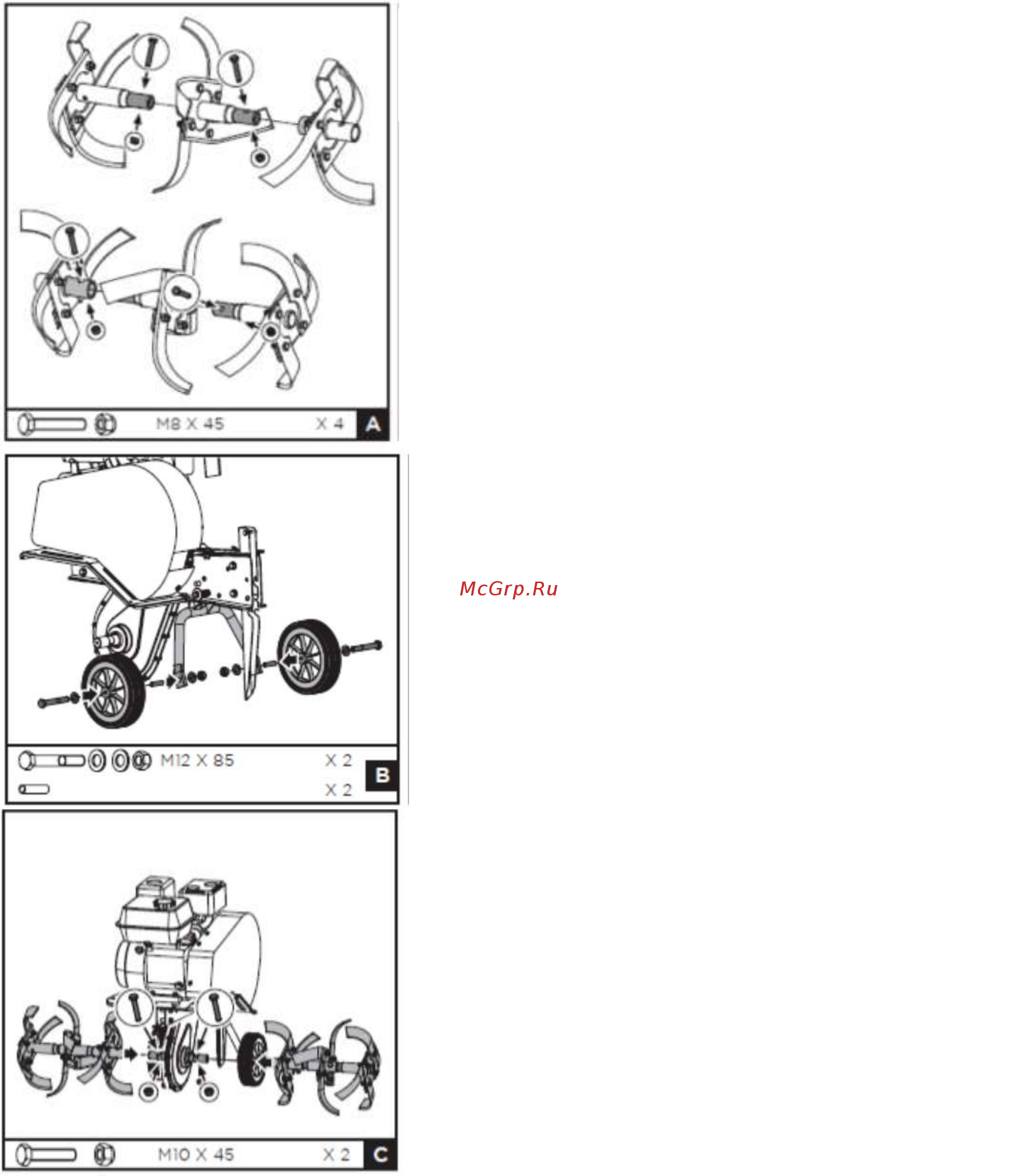

1. Установите наружные части фрез на внутренних

частях, зафиксировав их вместе при помощи винтов

М8х45 и гаек.

2.Пропустите трубчатую втулку через колёса и

установите колёса на обеих сторонах кронштейна

при помощи винтов М12х85, прокладочных шайб и

гаек.

3.Разместите фрезы культиватора на валах фрез с

двух сторон редуктора. Сравняйте отверстия во

втулках рамы фрез и на валу. Вставьте винты

М10Х45 в отверстия в раме и на валу с одной

стороны, с другой стороны закрутите гайки.

Затяните их. 3 пары фрез для обработки почвы

можно отрегулировать в соответствии с шириной

обрабатываемого участка 372/612/852 мм,

соответственно.
