4. УСТРОЙСТВО НАСОСА
Дренажные насосы «ELITECH» являются герметичными, полностью погружными и
могут быть погружены в воду на глубину до 5 метров. Насосы оснащены встроенной
термозащитой двигателя и поплавковым выключателем для работы насоса в
автоматическом режиме.
Напорный патрубок насоса имеет универсальный фитинг и подходит для шлангов
диаметром 32,25 мм.
Изготовлены дренажные насосы «ELITECH» с использованием качественных
материалов, прошедших строгий гидравлический и электрический контроль.
Модели: Н 400ПГ, Н 800ПГ, Н 1000ПГ

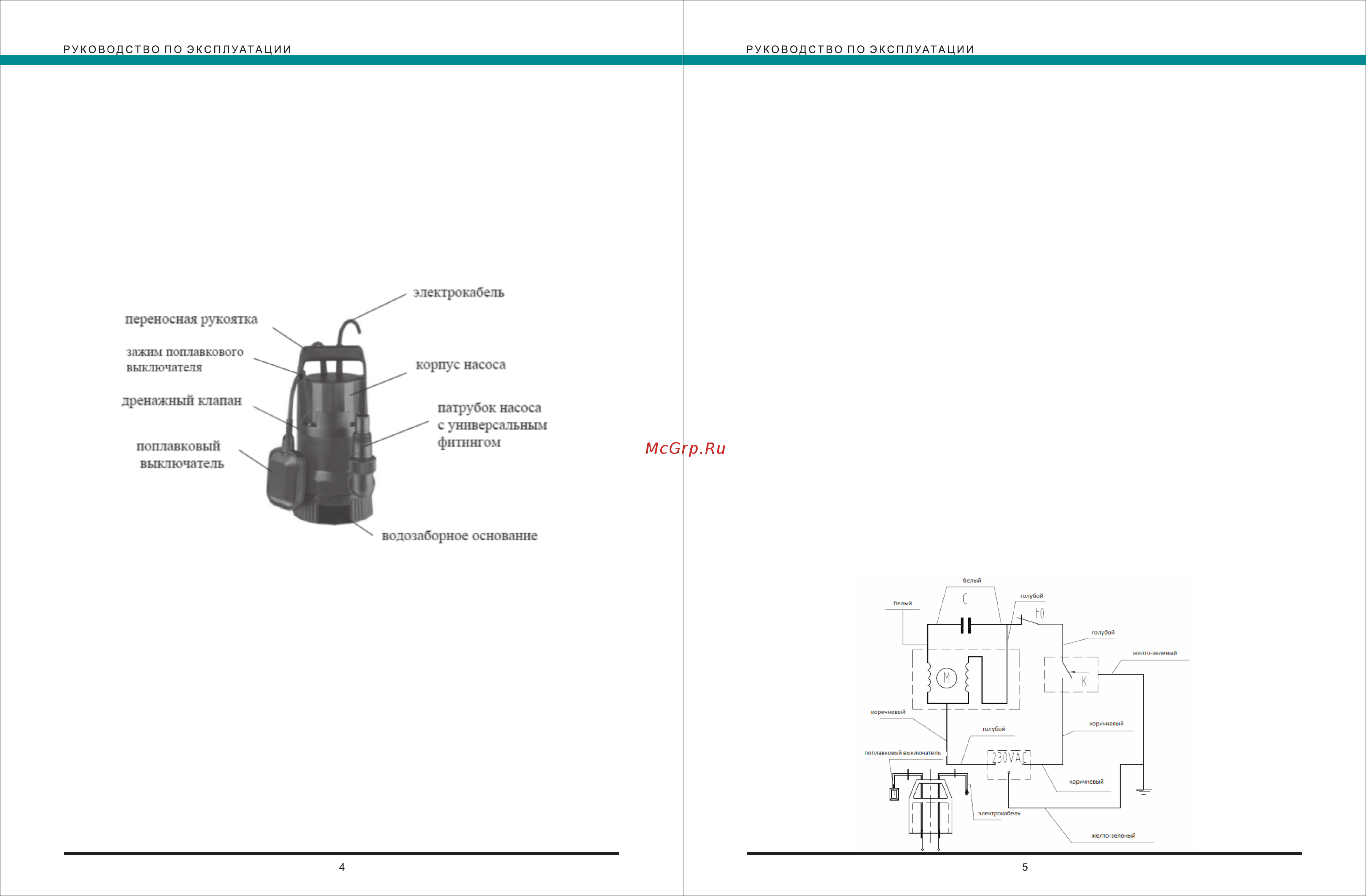

Рис.1
5. МОНТАЖ И ЭКСПЛУАТАЦИЯ НАСОСА
Порядок монтажа дренажного насоса:
Перед подключением насоса необходимо осмотреть насос на наличие повреждений.
При обнаружении повреждений их необходимо устранить до подключения насоса.
Насос следует собирать в сухом и безопасном месте.
- привяжите к переносной рукоятке насоса веревку, с помощью которой он будет
опускаться/подниматься в воду;
- подсоедините к напорному патрубку насоса шланг;
- опустите насос в воду на необходимую глубину или на дно водоема, если дно твердое и
глубина не превышает максимально допустимой глубины погружения для данного
насоса, держа его за веревку, при этом придерживайте электрокабель и шланг, чтобы
они не упали в воду;
- зафиксируйте веревку в натянутом положении, при этом электрокабель и шланг не
должны быть нагружены весом насоса;
- подключите насос к электросети.
Подсоединение шланга:
Настройка поплавкового выключателя:
Внимание!
Электрическое подключение:
Электрическая схема насоса (рис 2)
Патрубок насоса имеет универсальный фитинг, рассчитанный под диаметр шланга 32 и
25 мм.
Максимальная производительность насоса достигаются при использовании шланга
диаметром 32 мм.
Для фиксации шланга к фитингу рекомендуется использовать зажимной хомут.
Для подсоединения шланга диаметром 25 мм необходимо надеть шланг на верхнюю
часть фитинга с соответствующим диаметром и закрепить шланг с помощью зажимного
хомута.
Для подсоединения шланга диаметром 32 мм необходимо надеть шланг на нижнюю
часть фитинга с соответствующим диаметром и закрепить шланг с помощью зажимного
хомута (при этом если будет использоваться шланг только с диаметром 32 мм, то
верхнюю часть фитинга, диаметром 25 мм, можно отрезать ножом).
Поплавковый выключатель автоматически выключает насос при уровне воды в водоеме
примерно 5 см и автоматически включает его при уровне воды примерно 53 см.
Уровень воды, при котором происходит включение/отключения насоса, может быть
отрегулирован индивидуально. Для этого необходимо увеличить или уменьшить длину
кабеля поплавкового выключателя и зафиксировать его в зажиме поплавкового
выключателя.
Насос не должен работать без воды. Постоянно контролируйте уровень
воды в водоеме при работе насоса.
Перед подключением насоса убедитесь в том, что:
- напряжение и частота электросети соответствуют параметрам насоса, указанным в
технических характеристиках;
- отсутствуют повреждения электрокабеля;
Подключение насоса к электросети следует производить через дифференциальный
автомат, срабатывающий при появлении тока утечки не более 30 мА.
Рис.2
