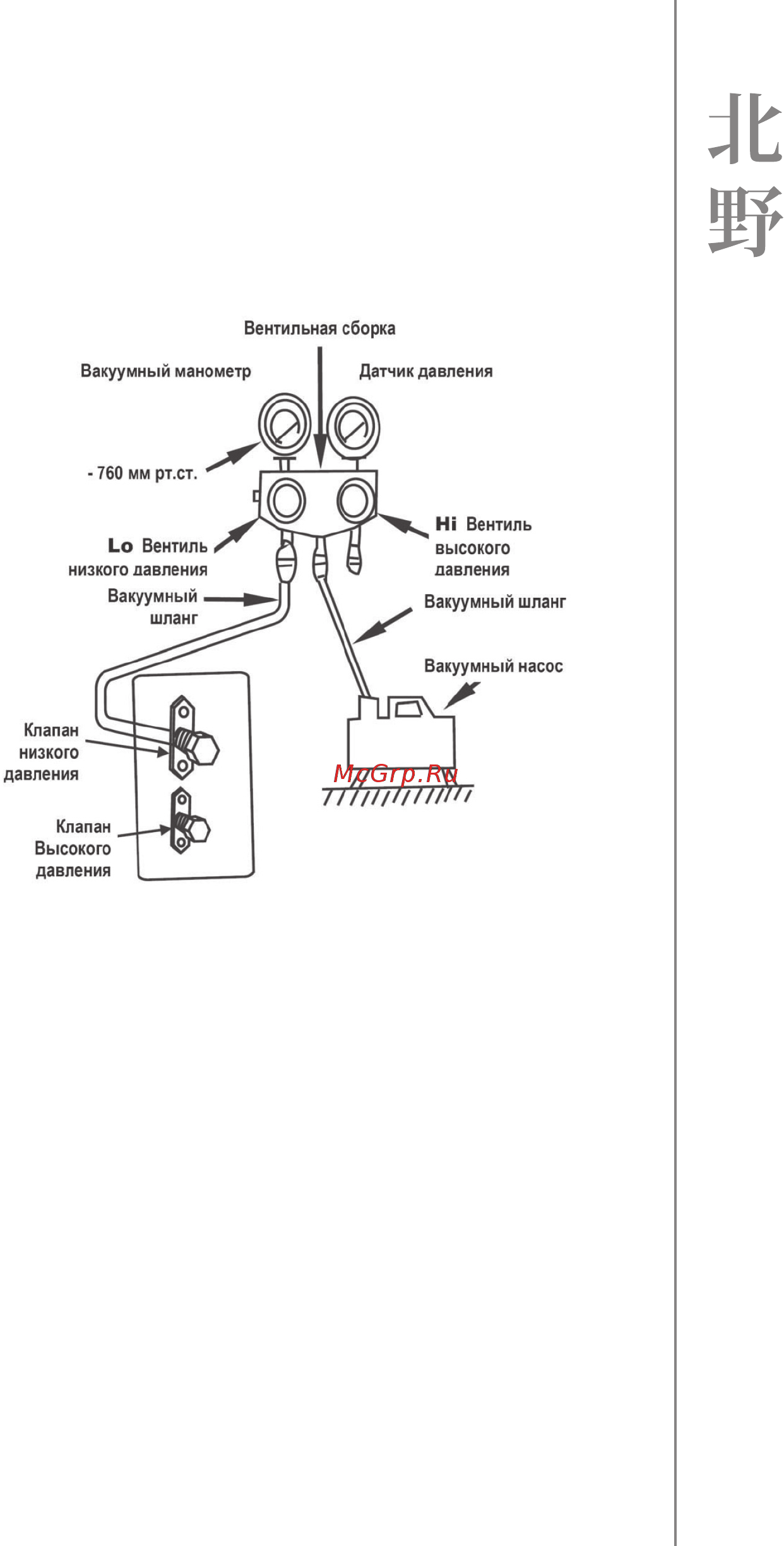

![Kitano KC-Roka-24M Инструкция по эксплуатации онлайн [27/48] 269340](/views2/1314712/page27/bg1b.png)
27
8. Герметично навинтите заглушку на шток клапана.
Если длина магистрали не превышает 10 метров — для вытеснения воз-
духа можно воспользоваться баллоном со сжатым хладагентом.
1. Подключите шланг баллона со сжатым хладагентом к сервисному патруб-
.
2.
и d и гайку а подключения магистрали к наружному блоку.
3. Слегка ослабьте гайку b подключения магистрали к наружному блоку.
4. Откройте вентиль баллона со сжатым хладагентом. После того как хлада-
гент в течении 10-15 секунд будет вытекать из гайки b , затяните ее герме-
.
5. Отсоедините шланг баллона со сжатым хладагентом. Нажмите на шток
.
заглушку на шток клапана.
.7.8
