19
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
4.7. Монтаж проводного пульта управления
4.7.1. Установочные размеры пульта управления

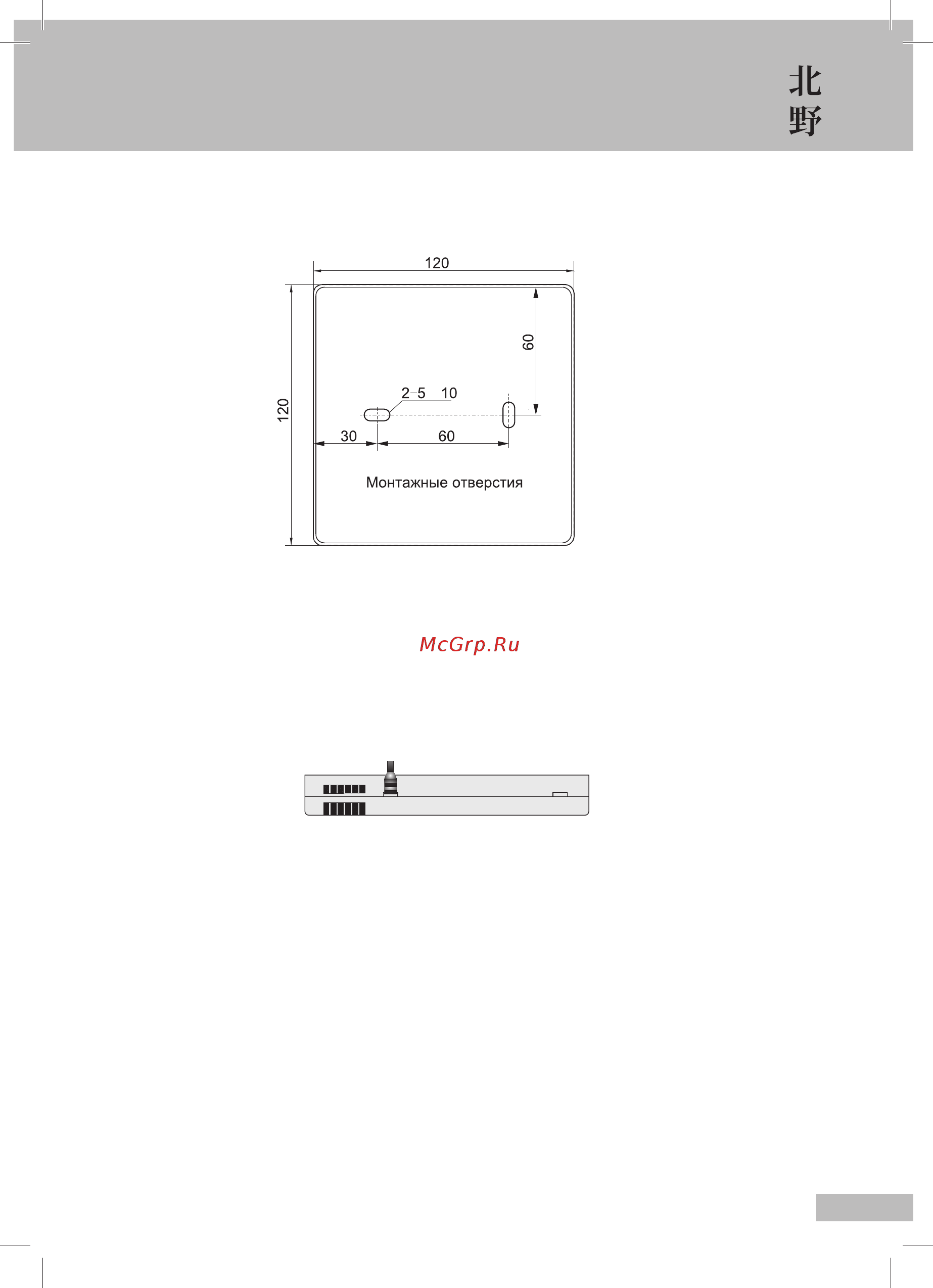

Рисунок 3. Установочные размеры проводного пульта
4.7.2. Разборка и монтаж пульта управления
Не разбирайте проводной пульт непосредственно руками, стяжки
могут сломаться. Вставьте плоскую отвертку в паз в верхней части пульта
и прижмите стяжку. Стяжка будет разъединена. После того, как обе стяжки
будут разъединены, можно снять панель пульта.
После снятия передней панели пульта, установите проводной пульт в
специально отведенное для него место с помощь винтов, затем установите
на место переднюю панель пульта.
При монтаже обратите внимание, что шурупы не должны касаться
платы – это может вызвать короткое замыкание и поломку платы.
4.8. Тестовый запуск
4.8.1. Подготовка к тестовому запуску
• Убедитесь, что
все кабели внутри блока подключены, и что никакие
элементы электрической цепи не повреждены.
• Удостоверьтесь, что водяные клапаны установлены в правильном
положении (открыты, либо закрыты).
