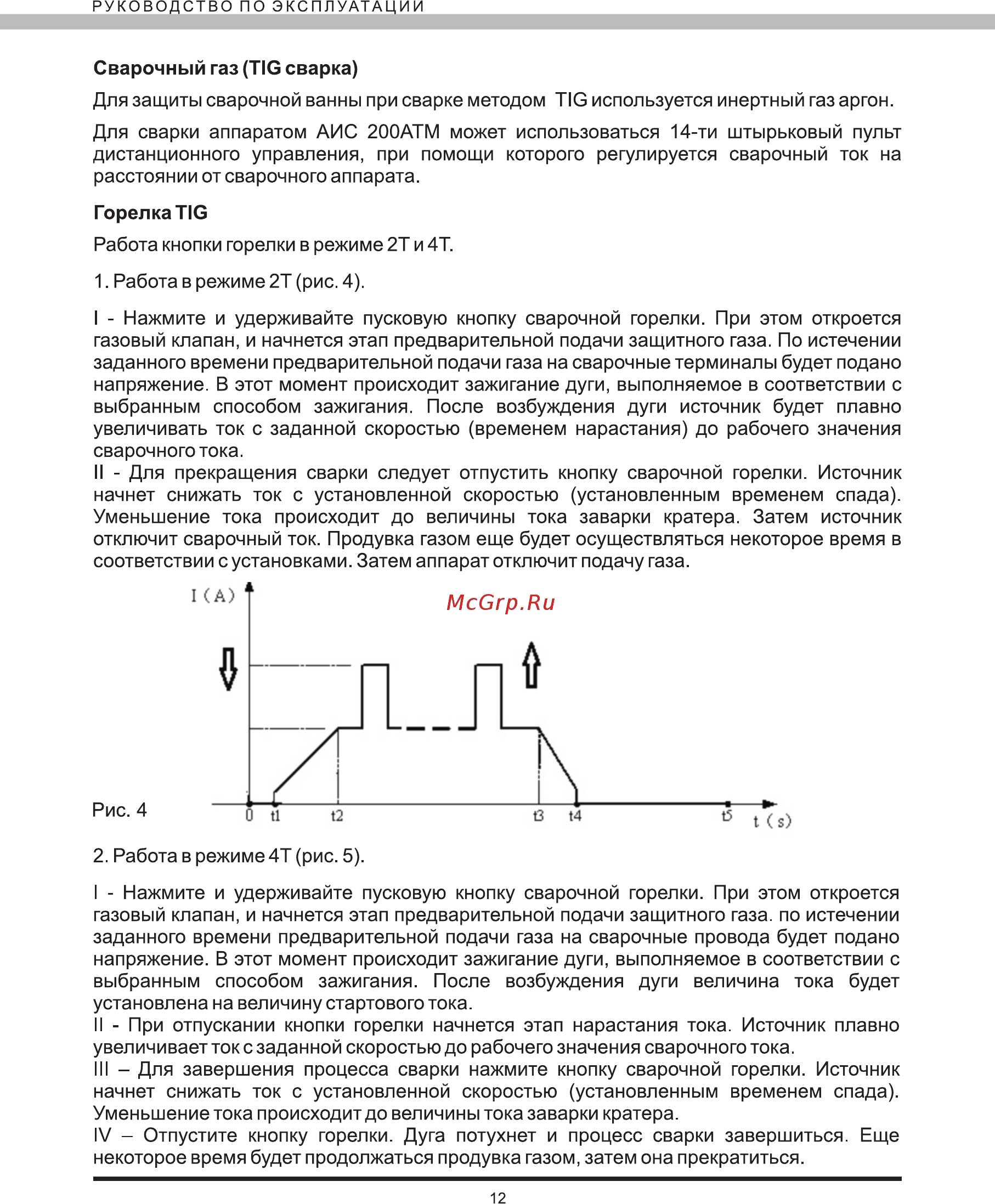

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Сварочный газ TIG сварка Для защиты сварочной ванны при сварке методом TIG используется инертный газ аргон Для сварки аппаратом АИС 200АТМ может использоваться 14 ти штырьковый пульт дистанционного управления при помощи которого регулируется сварочный ток на расстоянии от сварочного аппарата Горелка TIG Работа кнопки горелки в режиме 2Т и 4Т 1 Работа в режиме 2Т рис 4 I Нажмите и удерживайте пусковую кнопку сварочной горелки При этом откроется газовый клапан и начнется этап предварительной подачи защитного газа По истечении заданного времени предварительной подачи газа на сварочные терминалы будет подано напряжение В этот момент происходит зажигание дуги выполняемое в соответствии с выбранным способом зажигания После возбуждения дуги источник будет плавно увеличивать ток с заданной скоростью временем нарастания до рабочего значения сварочного тока II Для прекращения сварки следует отпустить кнопку сварочной горелки Источник начнет снижать ток с установленной скоростью установленным временем спада Уменьшение тока происходит до величины тока заварки кратера Затем источник отключит сварочный ток Продувка газом еще будет осуществляться некоторое время в соответствии с установками Затем аппарат отключит подачу газа 2 Работа в режиме4Т рис 5 I Нажмите и удерживайте пусковую кнопку сварочной горелки При этом откроется газовый клапан и начнется этап предварительной подачи защитного газа по истечении заданного времени предварительной подачи газа на сварочные провода будет подано напряжение В этот момент происходит зажигание дуги выполняемое в соответствии с выбранным способом зажигания После возбуждения дуги величина тока будет установлена на величину стартового тока II При отпускании кнопки горелки начнется этап нарастания тока Источник плавно увеличивает ток с заданной скоростью до рабочего значения сварочного тока Ill Для завершения процесса сварки нажмите кнопку сварочной горелки Источник начнет снижать ток с установленной скоростью установленным временем спада Уменьшение тока происходит до величины тока заварки кратера IV Отпустите кнопку горелки Дуга потухнет и процесс сварки завершиться Еще некоторое время будет продолжаться продувка газом затем она прекратиться 12
