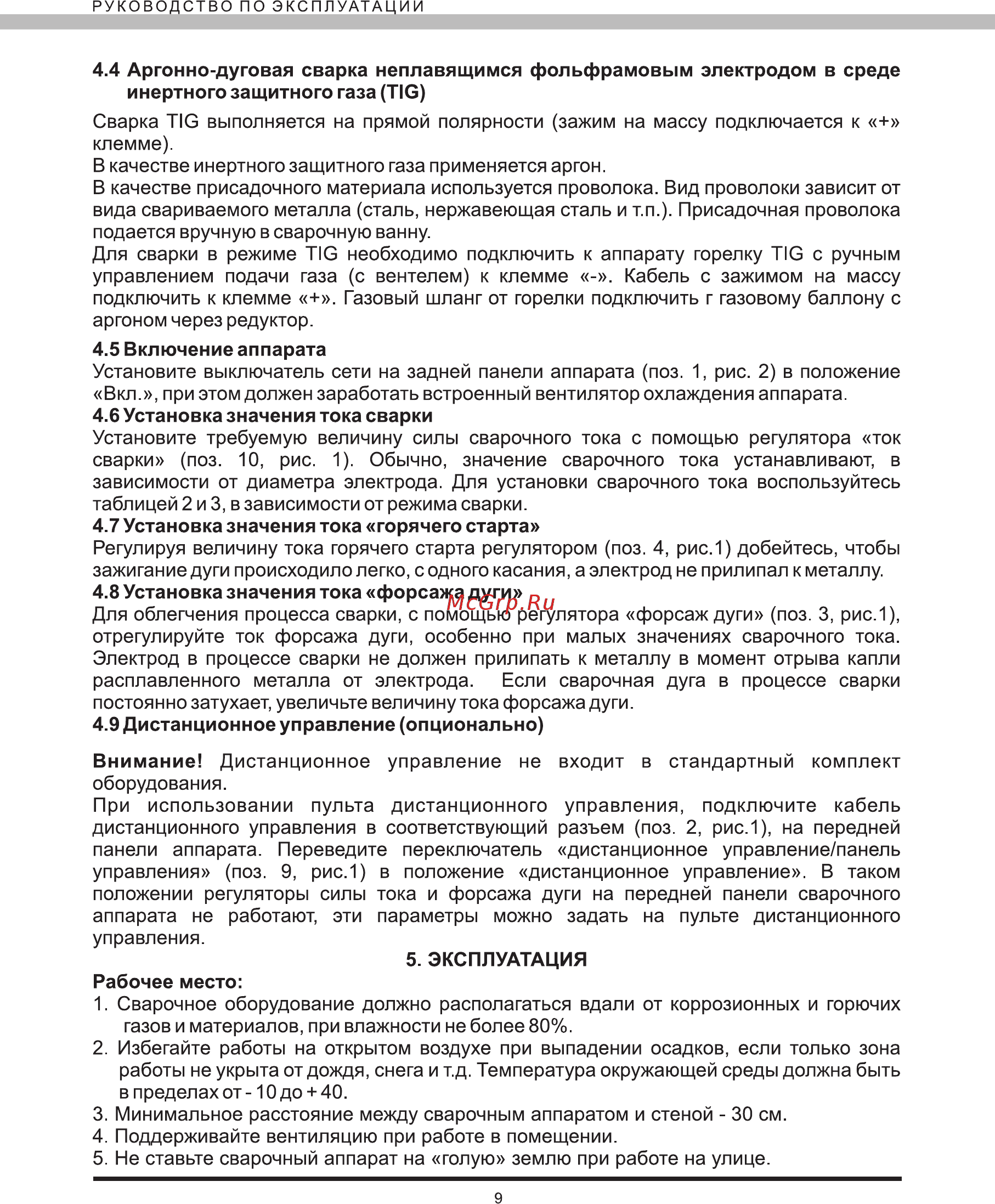

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 4 4 Аргонно дуговая сварка неплавящимся фольфрамовым электродом в среде инертного защитного газа TIG Сварка TIG выполняется на прямой полярности зажим на массу подключается к клемме В качестве инертного защитного газа применяется аргон В качестве присадочного материала используется проволока Вид проволоки зависит от вида свариваемого металла сталь нержавеющая сталь и т п Присадочная проволока подается вручную в сварочную ванну Для сварки в режиме TIG необходимо подключить к аппарату горелку TIG с ручным управлением подачи газа с вентелем к клемме Кабель с зажимом на массу подключить к клемме Газовый шланг от горелки подключить г газовому баллону с аргоном через редуктор 4 5 Включение аппарата Установите выключатель сети на задней панели аппарата поз 1 рис 2 в положение Вкл при этом должен заработать встроенный вентилятор охлаждения аппарата 4 6 Установка значения тока сварки Установите требуемую величину силы сварочного тока с помощью регулятора ток сварки поз 10 рис 1 Обычно значение сварочного тока устанавливают в зависимости от диаметра электрода Для установки сварочного тока воспользуйтесь таблицей 2 и 3 в зависимости от режима сварки 4 7 Установка значения тока горячего старта Регулируя величину тока горячего старта регулятором поз 4 рис 1 добейтесь чтобы зажигание дуги происходило легко с одного касания а электрод не прилипал к металлу 4 8 Установка значения тока форсажа дуги Для облегчения процесса сварки с помощью регулятора форсаж дуги поз 3 рис 1 отрегулируйте ток форсажа дуги особенно при малых значениях сварочного тока Электрод в процессе сварки не должен прилипать к металлу в момент отрыва капли расплавленного металла от электрода Если сварочная дуга в процессе сварки постоянно затухает увеличьте величину тока форсажа дуги 4 9 Дистанционное управление опционально Внимание Дистанционное управление не входит в стандартный комплект оборудования При использовании пульта дистанционного управления подключите кабель дистанционного управления в соответствующий разъем поз 2 рис 1 на передней панели аппарата Переведите переключатель дистанционное управление панель управления поз 9 рис 1 в положение дистанционное управление В таком положении регуляторы силы тока и форсажа дуги на передней панели сварочного аппарата не работают эти параметры можно задать на пульте дистанционного управления 5 ЭКСПЛУАТАЦИЯ Рабочее место 1 Сварочное оборудование должно располагаться вдали от коррозионных и горючих газов и материалов при влажности не более 80 2 Избегайте работы на открытом воздухе при выпадении осадков если только зона работы не укрыта от дождя снега и т д Температура окружающей среды должна быть в пределах от 10 до 40 3 Минимальное расстояние между сварочным аппаратом и стеной 30 см 4 Поддерживайте вентиляцию при работе в помещении 5 Не ставьте сварочный аппарат на голую землю при работе на улице 9
