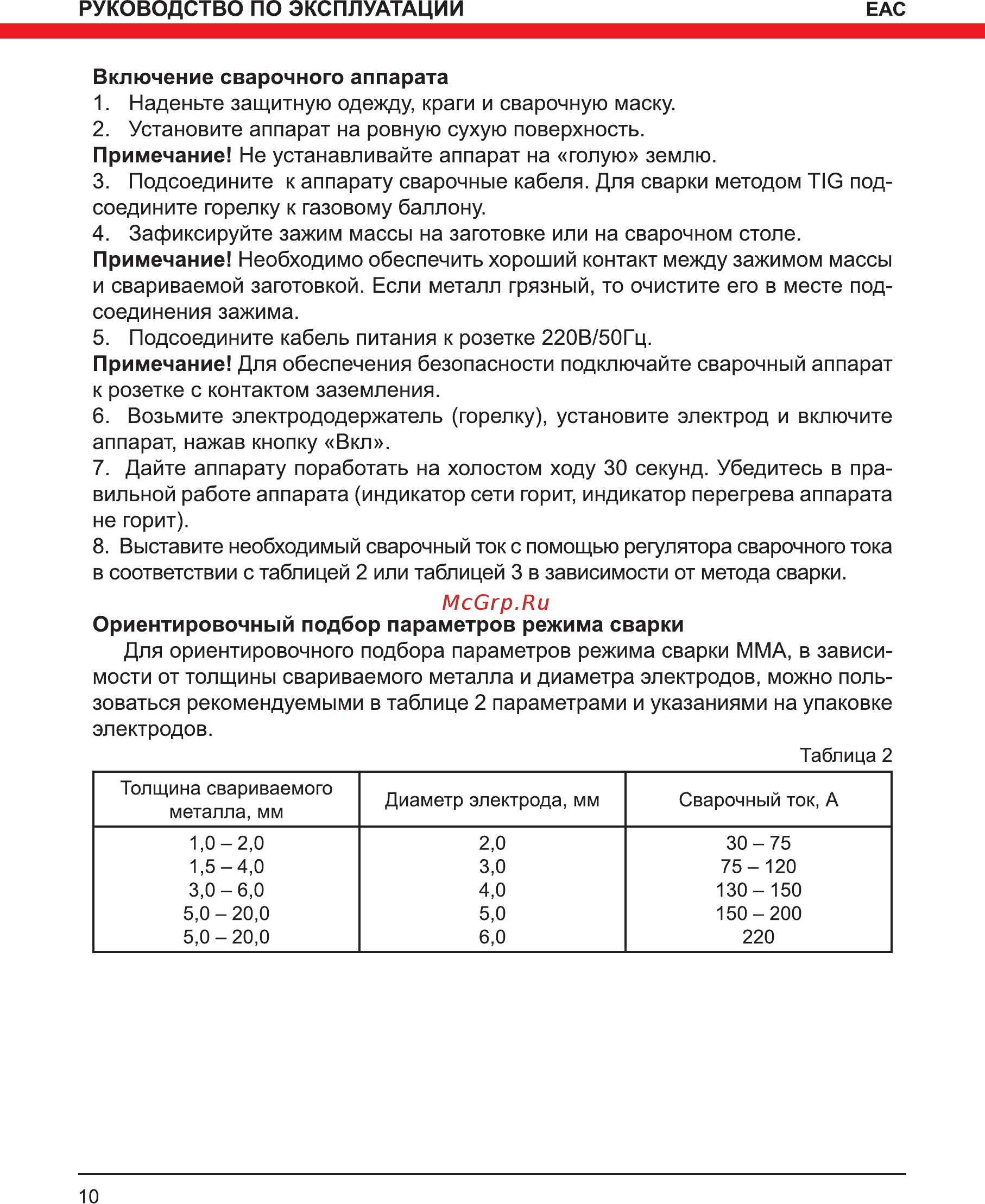

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС Включение сварочного аппарата 1 Наденьте защитную одежду краги и сварочную маску 2 Установите аппарат на ровную сухую поверхность Примечание Не устанавливайте аппарат на голую землю 3 Подсоедините к аппарату сварочные кабеля Для сварки методом TIG под соедините горелку к газовому баллону 4 Зафиксируйте зажим массы на заготовке или на сварочном столе Примечание Необходимо обеспечить хороший контакт между зажимом массы и свариваемой заготовкой Если металл грязный то очистите его в месте под соединения зажима 5 Подсоедините кабель питания к розетке 220В 50Гц Примечание Для обеспечения безопасности подключайте сварочный аппарат к розетке с контактом заземления 6 Возьмите электрододержатель горелку установите электрод и включите аппарат нажав кнопку Вкл 7 Дайте аппарату поработать на холостом ходу 30 секунд Убедитесь в пра вильной работе аппарата индикатор сети горит индикатор перегрева аппарата не горит 8 Выставите необходимый сварочный ток с помощью регулятора сварочного тока в соответствии с таблицей 2 или таблицей 3 в зависимости от метода сварки Ориентировочный подбор параметров режима сварки Для ориентировочного подбора параметров режима сварки ММА в зависи мости от толщины свариваемого металла и диаметра электродов можно поль зоваться рекомендуемыми в таблице 2 параметрами и указаниями на упаковке электродов Таблица 2 10 Толщина свариваемого металла мм Диаметр электрода мм Сварочный ток А 1 0 2 0 1 5 4 0 3 0 6 0 5 0 20 0 5 0 20 0 2 0 3 0 4 0 5 0 6 0 30 75 75 120 130 150 150 200 220
