ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ——————————————————————————————————————————————
—
14

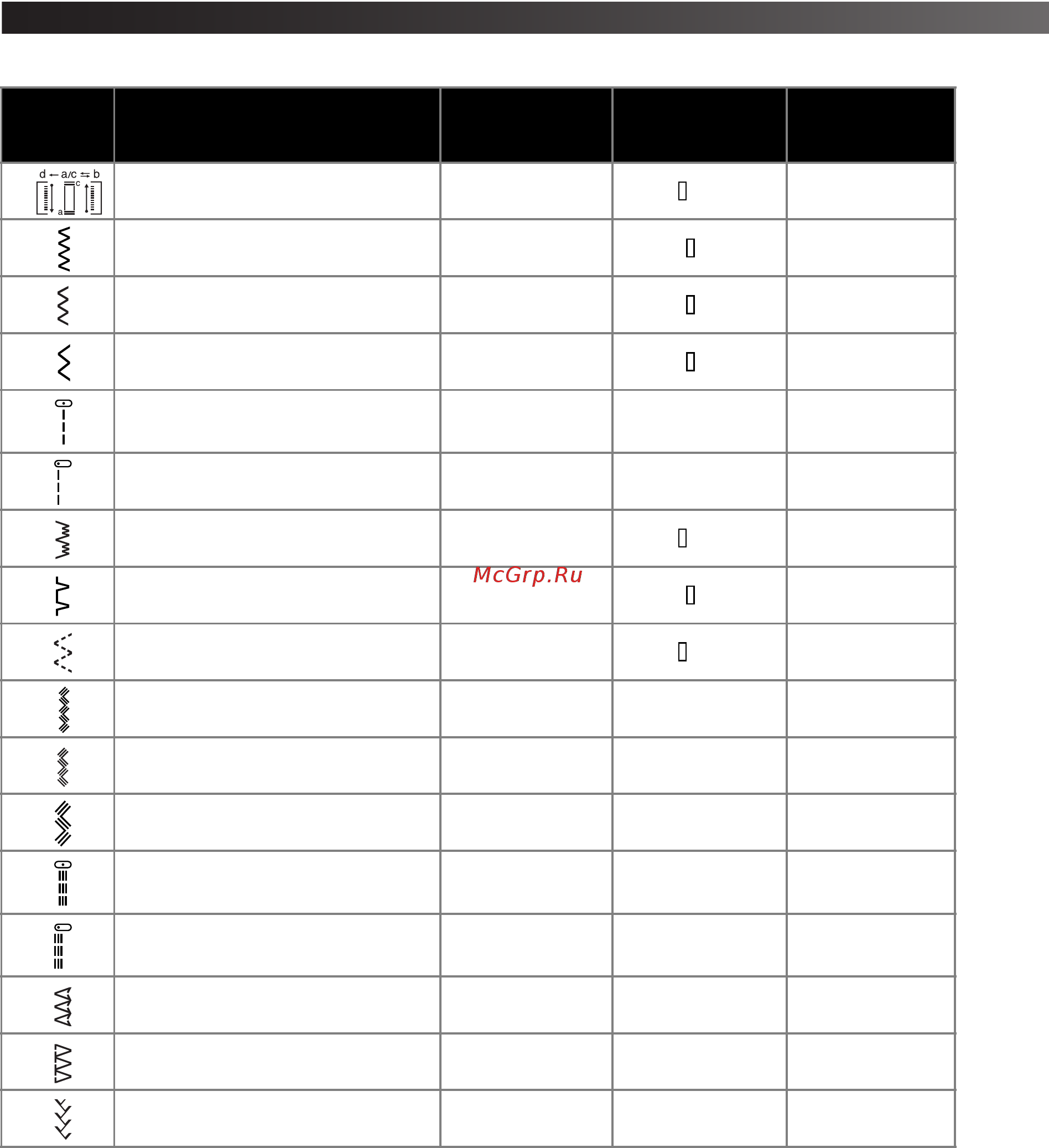

■ 17 строчек (Автоматическое выметывание петель за четыре приема)
Рисунок Наименование строчки
Рекомендуемая
ширина строчки
(мм)
Рекомендуемая
длина стежка
(мм)
Страницы с
инструкциями
1
ВЫМЕТЫВАНИЕ ПЕТЛИ ЗА
ЧЕТЫРЕ ПРИЕМА
5
C1,5
34
2
СТРОЧКА “ЗИГЗАГ” 1,7
C4
29, 36, 39
3
СТРОЧКА “ЗИГЗАГ” 3,5
C4
29, 36, 39
4
СТРОЧКА “ЗИГЗАГ” 5
C4
29, 36, 39
5
ПРЯМАЯ СТРОЧКА
(ЦЕНТРАЛЬНОЕ ПОЛОЖЕНИЕ
ИГЛЫ)
C 1C4 27, 37, 39
6
ПРЯМАЯ СТРОЧКА
(ЛЕВОЕ ПОЛОЖЕНИЕ ИГЛЫ)
C 1C4 27, 37, 39
7
ЭЛАСТИЧНАЯ ПОТАЙНАЯ
СТРОЧКАCМЕРЕЖКА
5
C1,5
29
8
СТРОЧКАCРАКУШКА 5
C3
30
9
ЭЛАСТИЧНАЯ СТРОЧКА 5
C2,5
30
10
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА “ЗИГЗАГ”
1,7
Фиксированная
2,5
33
11
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА “ЗИГЗАГ”
3,5
Фиксированная
2,5
33
12
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА “ЗИГЗАГ”
5
Фиксированная
2,5
33
13
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА (ЦЕНТРАЛЬНОЕ
ПОЛОЖЕНИЕ ИГЛЫ)
C
Фиксированная
2,5
27
14
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА (ЛЕВОЕ
ПОЛОЖЕНИЕ ИГЛЫ)
C
Фиксированная
2,5
27
15
ОБРАБАТЫВАЮЩАЯ
СТРЕЛОВИДНАЯ СТРОЧКА
5
Фиксированная
2,5
32
16
ЭЛАСТИЧНАЯ СТРОЧКА ДЛЯ
ОБМЕТЫВАНИЯ (ОВЕРЛОК)
5
Фиксированная
2,5
32
17
СТРОЧКА “ЕЛОЧКА” 5
Фиксированная
2,5
32
XL5050ru.book Page 14 Wednesday, August 24, 2005 5:52 PM
