14
RQT8909

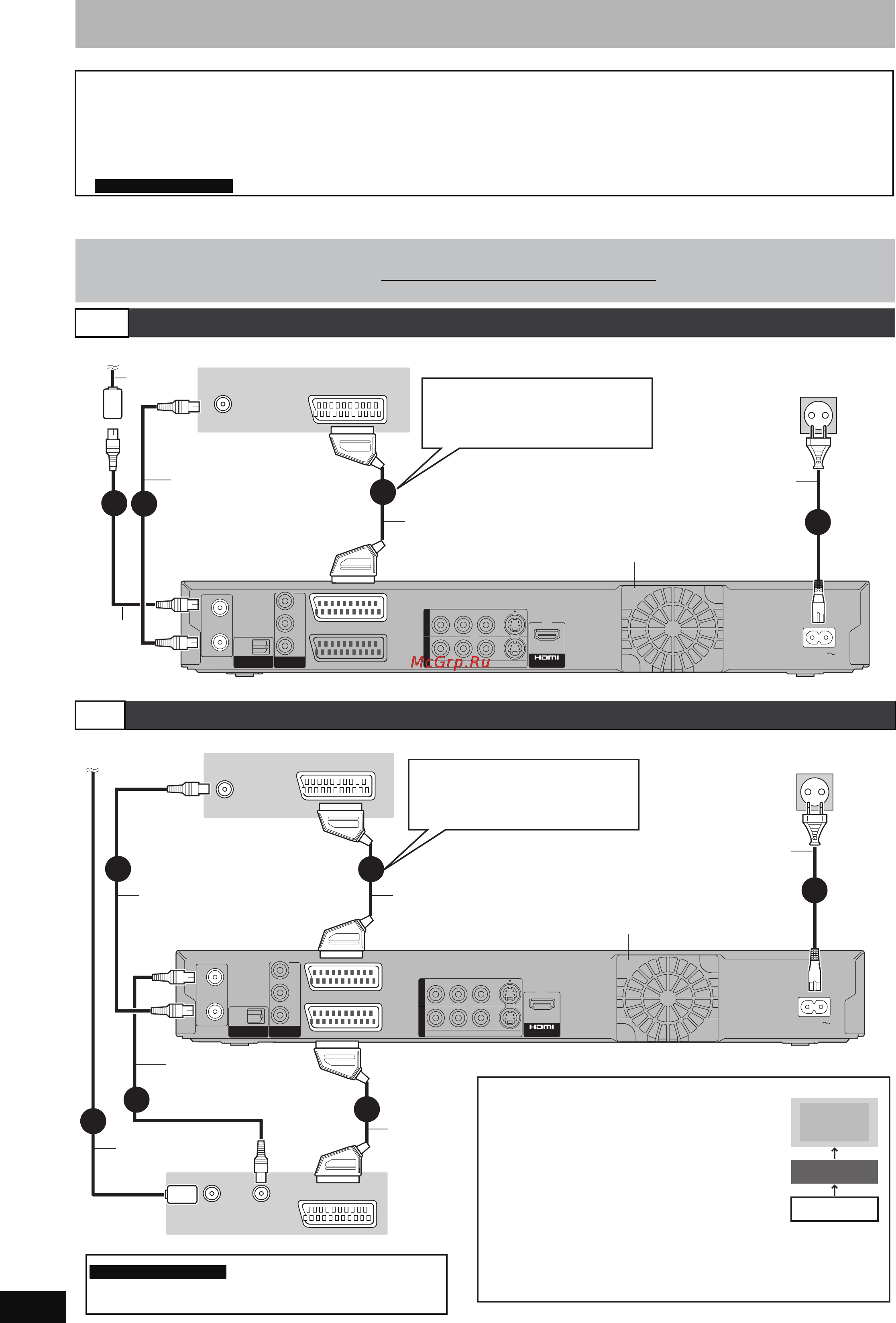

ОПЕРАЦИЯ 1 Подключение
≥Перед подключением выключите всю аппаратуру и изучите соответствующие инструкции по эксплуатации.
≥Выберите тип соединения, соответствующий вашей окружающей среде (см. варианты A–D). Убедитесь в правильности
варианта подключения, отсутствующего в приведенном ниже списке, проконсультировавшись с дилером.
Убедитесь, что вы используете пару радиочастотных (RF) коаксиальных кабелей, входящих в комплект поставки.
Используйте пару радиочастотных (RF) кабелей, входящих в комплект поставки, только при подключении данного аппарата через
входное (RF IN) и выходное (RF OUT) гнезда. При использовании для соединения других кабелей возможно появление полос и
искажение изображения на экране телевизора.
Использование 21-штекерного кабеля СКАРТ
≥Подключив аппарат к Q Link-совместимому телевизору, вы сможете использовать массу Q Link функций (➡ 18).
≥Можно получить высококачественное изображение, подключив аппарат RGB-совместимому (➡ 77).
“Вывод AV1” в меню Нач. наст. (➡ 63)
Необходимая настройка
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из сетевой розетки. Данный аппарат потребляет незначительное количество
электроэнергии даже в выключенном состоянии [примерно 2 Вт (режим энергоснабжения)]
Если режим “Power Save” установлен на “Вкл.”, функция “Быстрый старт” не работает.
A
Подключение телевизора
B
Подключение телевизора и видеомагнитофона
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2
(
DECODER/EXT
)
AV1
(
TV
)
OPTICAL
DIGI
DIGIT
AL
AL A
UDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
S VIDEOVIDEO
R-AUDIO-L
PR
PB
Y
AC IN
OUT
OUTA
V4 I
V4 IN
A
A
V OU
V OU
T
T
VHF/UHF
RF IN
AV
4
3
2
1
2
К антенне
Задняя панель телевизора
Кабель
антенны
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
21-штекерный кабель
СКАРТ с полной
разводкой
Сетевой шнур
(прилагается)
Подключите только после
подключения всех остальных
кабелей.
Вентилятор охлаждения
Подключение к другим
гнездам, кроме 21-штекерного
разъема СКАРТ (➡ 16, 17)
Радиочастотный
коаксиальный
кабель (RF)
(
п
р
илагается
)
RF
RF
IN
IN
RF
RF
OUT
OUT
AV2
(
DECODER/EXT
)
AV1
(
TV
)
OPTICAL
DIGI
DIGIT
AL
AL A
UDIO OU
UDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
S VIDEOVIDEO
R-AUDIO-L
PR
PB
Y
AC IN
OUT
OUTA
V4 I
V4 IN
A
A
V OU
V OU
T
T
3
1
AV
VHF/UHF
RF IN
VHF/UHF
RF IN
AV
5
RF OUT
6
2
2
4
К антенне
Кабель
антенны
Вентилятор охлаждения
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Задняя панель данного аппарата
В сетевую розетку
(oт 220 дo 240 В пер. тока, 50 Гц)
Задняя панель телевизора
Задняя панель видеомагнитофона
Сетевой шнур
(прилагается)
Подключите только после
подключения всех остальных кабелей.
Радиочастотный
коаксиальный
кабель (RF)
(прилагается)
Подключение к другим
гнездам, кроме 21-штекерного
разъема СКАРТ (➡ 16, 17)
Подключайте аппарат к телевизору
напрямую
Если подключиться к телевизору через АВ-
переключатель или видеомагнитофон,
видеосигнал будет подвергаться
воздействию систем защиты авторских
прав. Это может привести к искажению
изображения.
21-штекерный
кабель СКАРТ с
полной разводкой
21-
штекерный
кабель
СКАРТ
Телевизор
Видеомагнитофон
Данный аппарат
≥
Подключение к телевизору со встроенным видеомагнитофоном
При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.
“Ввод AV2” и “Соединение AV2” настройки в меню
Нач. наст. (➡ 64)
Необходимая настройка
НЕПРАВИЛЬНО
EH5767-Ru.book Page 14 Friday, April 27, 2007 10:01 AM
