Метаком МК2008.2-ТМ4EN Инструкция по эксплуатации онлайн [12/18] 271166
![Метаком MK2008.2-RFEN Инструкция по эксплуатации онлайн [12/18] 271167](/views2/1317056/page12/bgc.png)

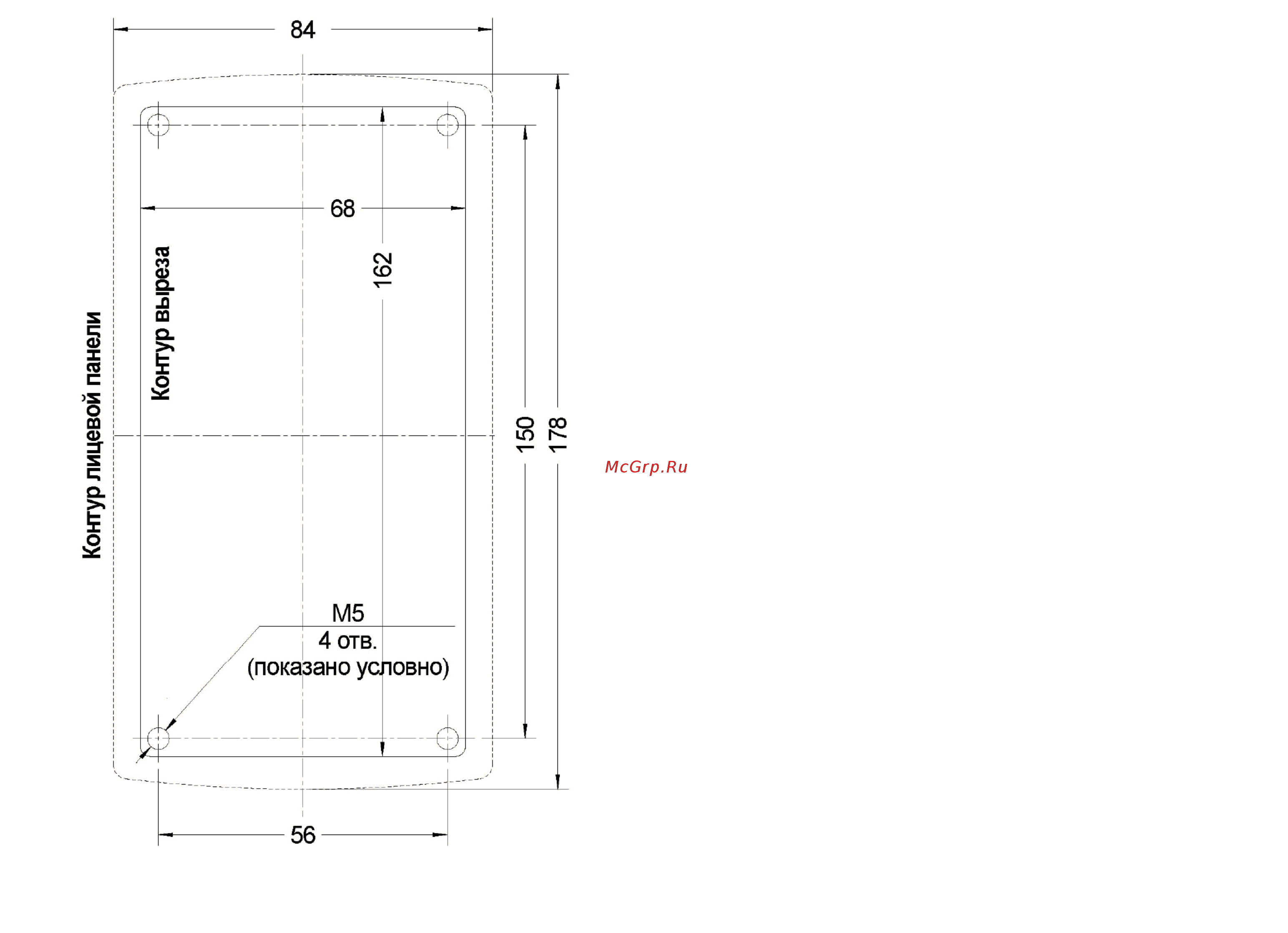

Рис. 1 Разметка под установку блока вызова
10
информации является звуковой сигнал окончания записи и выход в режим ожида-
ния.
Для записи базы абонентских ключей в память блока вызова используются
режим добавления ключей. В режиме добавления ключей, ключи из DS1996(L)
дописываются к хранящимся в памяти ключам. Если необходимо перезаписать
ключи взамен уже присутствующих в памяти необходимо предварительно прове-
сти процедуру
стирания ключей в соответствии с п. 4 раздела 7.3 настоящего пас-
порта.
Для записи абонентских ключей в память блока вызова необходимо нажать:
«2» «В» - для записи первой тысячи ключей,
«3» «В» - для записи второй тысячи ключей,
«4» «В» - для записи третьей тысячи ключей,
Ключи DS1996(L) содержащие абонентские ключи будут иметь номера с 2 по 4.
Далее приложить
ключ DS1996(L) к считывающему устройству, начнётся переда-
ча данных. При возникновении ошибок прозвучит сигнал ошибочного действия.
Признаком окончания передачи информации является звуковой сигнал окончания
записи, и выход в режим выбора записи.
Если количество считываемых абонентских ключей превышает 1000, то
необходимо выполнить последующее чтение ключей DS1996(L). В данном режи-
ме может возникнуть ситуация переполнения
памяти ключей, в этом случае перед
началом записи ключей будет выдано сообщение об ошибке и будет произведена
запись такого количества ключей ключей которое не приведёт к переполнению
памяти.
Предупреждение: обязательно дождитесь корректного окончания чте-
ния, иначе в работе блока вызова могут быть сбои.
Раздел №23 Изменение системного кода
Используется для изменения
кода доступа в режим программирования. По-
сле входа в раздел необходимо набрать новый системный код. После набора 6-ой
цифры необходимо нажать «В», далее произойдёт сохранение нового кода. За-
водское значение кода -123456.
Раздел №24 Запись мастер-ключа
Используется для записи мастер-ключа, предназначенного для быстрого
входа в режим программирования. В качестве мастер-ключа
должен использо-
ваться ключ поддерживающий протокол Dallas (ТМ2003, DS1990, DS1996). После
входа в раздел необходимо нажать: «1» - для записи мастер-ключа, «0» - для уда-
ления мастер-ключа. После входа в режим записи необходимо приложить ключ к
считывающему устройству, при правильном считывании ключа произойдёт за-
пись мастер-ключа.
Раздел №25 Возврат к заводским установкам.
Используется для
установки заводских параметров. После входа в раздел
необходимо нажать «1» для подтверждения установки, далее начнётся автомати-
ческое изменение параметров, при этом база абонентских ключей не изменяется.
Раздел №26 Выбор мелодии звукового сигнала.
23
