системных настроек из DS1996(L) необходимо нажать «2В», дождаться появления
мигающего сообщения «dSО2». Далее приложить ключ DS1996(L) к считывающему
устройству, начнётся передача данных. При возникновении ошибок прозвучит сиг-
нал ошибочного действия. Признаком окончания передачи информации является
звуковой сигнал окончания записи и выход в режим ожидания, на экран будет выве-
дено сообщение «dSО_ ».
Для записи базы
абонентских ключей в память блока вызова используются 2
режима - режим перезаписи и режим добавления ключей. В режиме перезаписи,
ключи хранящиеся в памяти блока вызова стираются и на их место записываются
ключи из DS1996(L). В режиме добавления ключей, ключи из DS1996(L) дописыва-
ются к хранящимся в памяти ключам.
Для записи абонентских ключей в память блока
вызова в режиме перезаписи
необходимо нажать:
«3В» - для записи первой тысячи ключей,
«4В» - для записи второй тысячи ключей,
«5В» - для записи третьей тысячи ключей,
«6В» - для записи четвёртой тысячи ключей,
«7В» - для записи пятой тысячи ключей.
Появится мигающее сообщение «dSОN», где N - номер считываемого ключа. Ключи
DS1996(L) содержащие абонентские ключи будут
иметь номера с 3 по 7. Далее при-
ложить ключ DS1996(L) к считывающему устройству, начнётся передача данных.
При возникновении ошибок прозвучит сигнал ошибочного действия. Признаком
окончания передачи информации является звуковой сигнал окончания записи, и вы-
ход в режим выбора записи (на индикатор будет выведено сообщение «dSO _ »).
Для записи абонентских ключей в память блока вызова в
режиме добавления
ключей необходимо нажать:
«13В» - для записи первой тысячи ключей,
«14В» - для записи второй тысячи ключей,
«15В» - для записи третьей тысячи ключей,
«16В» - для записи четвёртой тысячи ключей,
«17В» - для записи пятой тысячи ключей.
Появится мигающее сообщение «dSОN», где N - номер считываемого ключа. Ключи
DS1996(L) содержащие абонентские ключи будут
иметь номера с 3 по 7. Далее при-
ложить ключ DS1996(L) к считывающему устройству, начнётся передача данных.
При возникновении ошибок прозвучит сигнал ошибочного действия. Признаком
окончания передачи информации является звуковой сигнал окончания записи, и вы-
ход в режим выбора записи (на индикатор будет выведено сообщение «dSO _ »).
Если количество считываемых абонентских ключей превышает 1000, то необ-
ходимо
выполнить последующее чтение ключей DS1996(L). В данном режиме мо-
жет возникнуть ситуация переполнения памяти ключей, в этом случае перед началом
записи ключей будет выдано сообщение «Err 9» и будет произведена запись ключей
до заполнения памяти.
Предупреждение: обязательно дождитесь корректного окончания чтения,
иначе в работе блока вызова могут быть сбои.
24

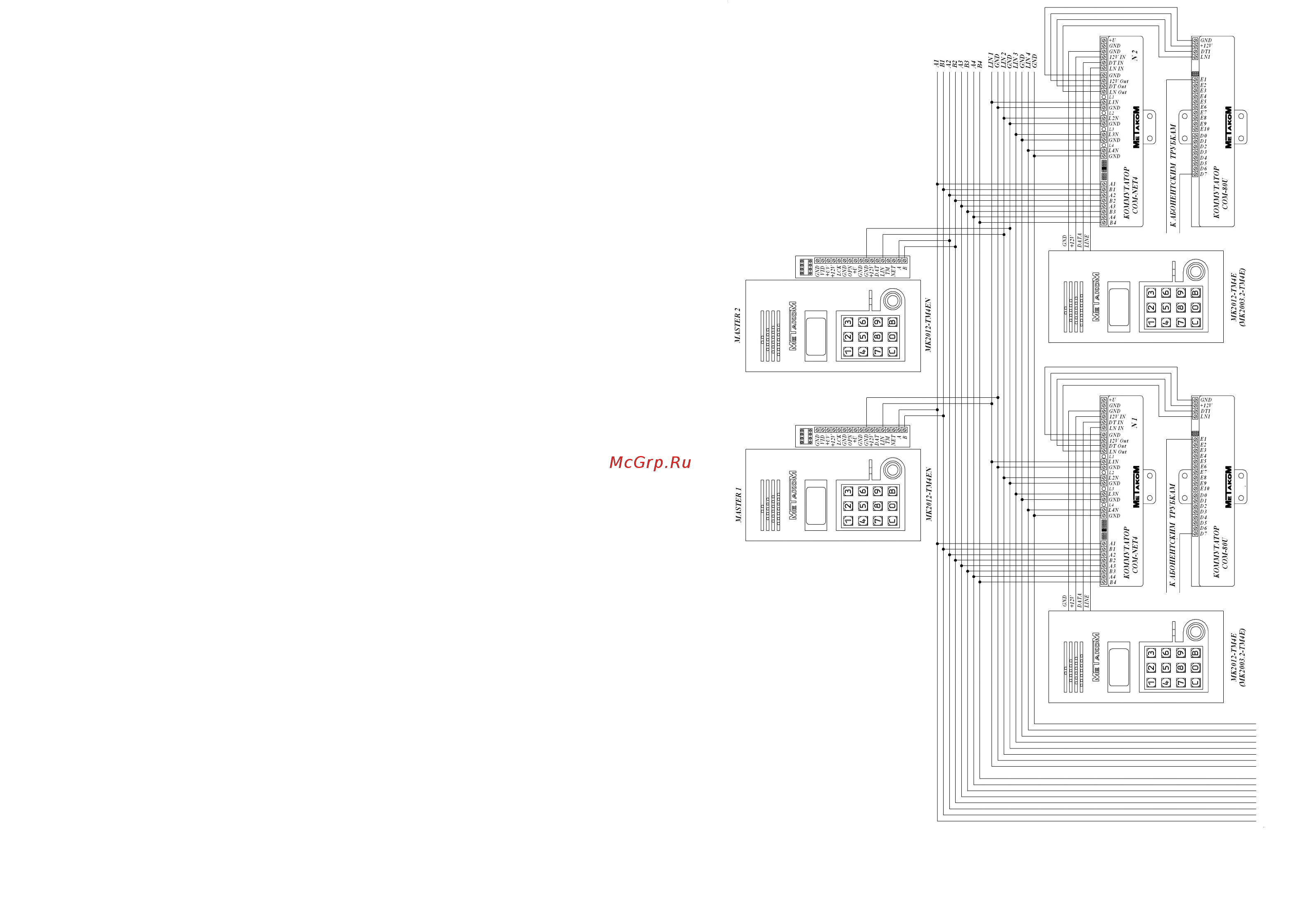

Рис. 4.1 Пример монтажа блока вызова МК2012-ТМ4ЕN для огороженных террито-
рий с несколькими входами на территорию с использованием сетевых коммутаторов.
13
Содержание
- Блок вызова 1
- Метаком 1
- Мк2012 тм4e m n 1
- Содержание 3
- Назначение 4
- Отрывной талон n2 4
- Отличительные особенности 6
- Отрывной талон n1 6
- Выполняемые функции 7
- Комплектность блока вызова 8
- Самотестирование 8
- Гарантии изготовителя 9
- Изготовитель гарантирует соответствие блока вызова метаком мк2012 tm4e m n требованиям мткм 20570 03 ту при выполнении потребителем пра вил использования хранения и транспортирования гарантийный срок эксплуатации изделия 12 месяцев со дня продажи но не более 18 месяцев со дня изготовления срок службы 5 лет со дня изготовления без предъявления отрывного талона на гарантийный ремонт и или при нару шении сохранности пломб наличии механических электрических или иных видов повреждений вызванных неправильной транспортировкой хранением эксплуатаци ей или действиями третьих лиц претензии к качеству не принимаются и гарантий ный ремонт не производится адрес предприятия изготовителя россия 241024 г брянск ул делегатская д 68 ооо метаком тел факс 4832 68 28 26 тел 4832 68 28 25 http www metakom ru e mail o 9
- Технические параметры 9
- Транспортирование и хранение 9
- Упакованные изделия могут транспортироваться всеми видами транспорта кроме негерметизированных отсеков самолетов и открытых палуб кораблей и судов в соответствии с правилами перевозки грузов действующими на данном виде транс порта в качестве транспортной тары используют ящики дощатые групповую и дру гую тару обеспечивающую сохранность груза при транспортировании изделия должны храниться только в упакованном виде при отсутствии в окру жающем воздухе кислотных щелочных и других агрессивных примесей 9
- Использование блока вызова абонентами 10
- Порядок установки 10
- Подготовка к работе 17
- В режиме программирования доступ к разделам осуществляется набором на клавиатуре соответствующего номера раздела и нажатием кнопки в при наличии подраздела доступ к нему осуществляется нажатием соответствующих кнопок вы ход из разделов и режима программирования осуществляется нажатием кнопки с после входа в некоторые разделы на индикатор выводится мигающее значение пре дыдущего сохраненного параметра если не были сделаны изменения или не нажаты кнопки то через некоторое время будет осуществлён автоматический выход из раздела или режима программирования при вводе некорректных данных выдаётся сообщение err и звучит звуковой сигнал ошибочного действия в таблице пред ставлены названия разделов и комбинация кнопок для доступа к ним 18
- Раздел 14 изменение общего кода используется для ввода нового общего кода после входа в раздел необходимо набрать новый общий код после набора 6 ой цифры произойдёт автоматическое сохранение нового кода заводское значение кода 123456 18
- Раздел 15 изменение номера кодовой таблицы используется для генерации новой таблицы индивидуальных кодов после входа в раздел необходимо набрать номер таблицы и нажать в максимальное зна чение 250 некоторые кодовые таблицы находятся в приложении 1 18
- Раздел 16 изменение индивидуального кода используется для ввода нового индивидуального кода в установленной табли це индивидуальных кодов после входа в раздел необходимо набрать номер абонен та для которого необходимо изменить код нажать в далее необходимо набрать новый индивидуальный код после набора 6 ой цифры произойдёт автоматическое сохранение нового кода 18
- Раздел 17 включение оповещения абонента по коду или ключу используется для включения режима оповещения абонента при использовании индивидуального кода или ключа после входа в раздел необходимо набрать номер абонента для которого необходимо включить режим оповещения нажать в далее нажать 0 в для отключения режима 1 в для включения режима если необходимо провести действия для всех абонентов то вместо номера абонента необ ходимо нажать 0 далее в 18
- Раздел 18 тест трубок абонентов используется для определения положения трубки у абонента при установке или возникновении сбоев при работе блока вызова после входа в раздел необходимо набрать номер абонента для которого необходимо проверить трубку нажать в произойдёт установка связи и на индикаторе будет отображено значение положения трубки в условных единицах 0 00 короткое замыкание 201 10 трубка ле жит 511 05 трубка снята 806 99 обрыв линии или сигнал открывания замка данные значения положения трубки приведены для заводских установок по рогов если значения порогов отличаются то необходимо провести коррекцию кор ректировка может осуществляться в пределах 1 00 для порога определения поло жения абонентской трубки и 1 0 для порога срабатывания кнопки открывания замка на абонентской трубке для автоматической коррекции порога определения положения абонентской трубки необходимо уложить трубку на подставку далее на жать 1 для автоматической коррекции порога срабатывания кнопки открывания замк 18
- Режим программирования блока вызова 18
- Вход в режим программирования 19
- Для входа в режим программирования требуется знать специальный ма стер код или запрограммированный мастер ключ а вход в режим программирования с использованием мастер кода когда блок вызова находится в дежурном режиме необходимо нажать и удерживать кнопку в в течении 5 сек до начала мигания на индикаторе надписи сod далее набрать на клавиатуре мастер код 123456 заводской мастер код при этом каж дое нажатие сопровождается звуковым сигналом и соответствующим символом на индикаторе после этого если код введен правильно блок вызова переходит в ре жим программирования признаком нахождения в режиме программирования являет ся надпись f _ _ 19
- Кой же код записан в домофон то домофон будет реагировать только на ключи с та ким кодом таким образом появляется возможность исключить использование не оригинальных тм ключей после входа в раздел необходимо ввести код число от 1 до 255 и нажать в при правильном вводе прозвучит звуковой сигнал для отключения данной функ ции после входа в раздел необходимо ввести 0 и в 19
- Раздел 10 время открывания замка используется для установки необходимой длительности открывания замка после входа в раздел необходимо набрать время открывания в секундах и нажать в максимальное значение времени для ввода 100 с если ввести значение больше 100 то изменится тип звуковой мелодии короткий звуковой сигнал подаваемой при открывании замка например если введено значение 110 то время открывания замка будет 110 100 10 сек 19
- Раздел 11 время разговора используется для установки необходимой длительности разговора посетителя с абонентом после входа в раздел необходимо набрать время разговора в секундах и нажать в максимальное значение 240 19
- Раздел 12 количество вызывных сигналов используется для установки количества вызывных сигналов подаваемых на ткп вызывной сигнал подаваемый на ткп абонента состоит из чередования музыкального фрагмента и паузы данная функция определяет количество музы кальных фрагментов подаваемых на ткп после входа в раздел необходимо набрать на клавиатуре количество сигналов и нажать в максимальное значение 60 19
- Раздел 13 включение общего или индивидуального кода используется для разрешения работы общего или индивидуального кода по сле входа в раздел необходимо нажать 1 для разрешения работы общего кода 3 запрет работы общего кода 4 разрешение работы индивидуального кода 6 запрет работы индивидуального кода для одновременной работы общего и ин дивидуального кода необходимо разрешить работу общего потом индивидуального кода 19
- Раздел 8 отключение считывания электронных ключей используется для блокировки работы протоколов считывания электронных ключей после входа в раздел необходимо нажать 1 для разрешения чтения ключей тм2002 3 запрет чтения ключей тм2002 4 разрешение чтения тм2003 и dallas 6 запрет чтения тм2003 и dallas 19
- Раздел 9 включение режима автосбора электронных ключей используется для автоматической записи абонентских ключей при приклады вании ключа к считывающему устройству при этом происходит открывание двери после входа в раздел необходимо нажать 1 в для разрешения автосбора или 0 в для запрета автосбора 19
