Описание выводов видеомонитора :
L+ L- +U G V1 V2
L+ плюс координатной линии (десятки)
L- минус координатной линии (единицы)
+U напряжение питания
G общий провод
V1 видео вход координатного канала
V2 дополнительный видео вход

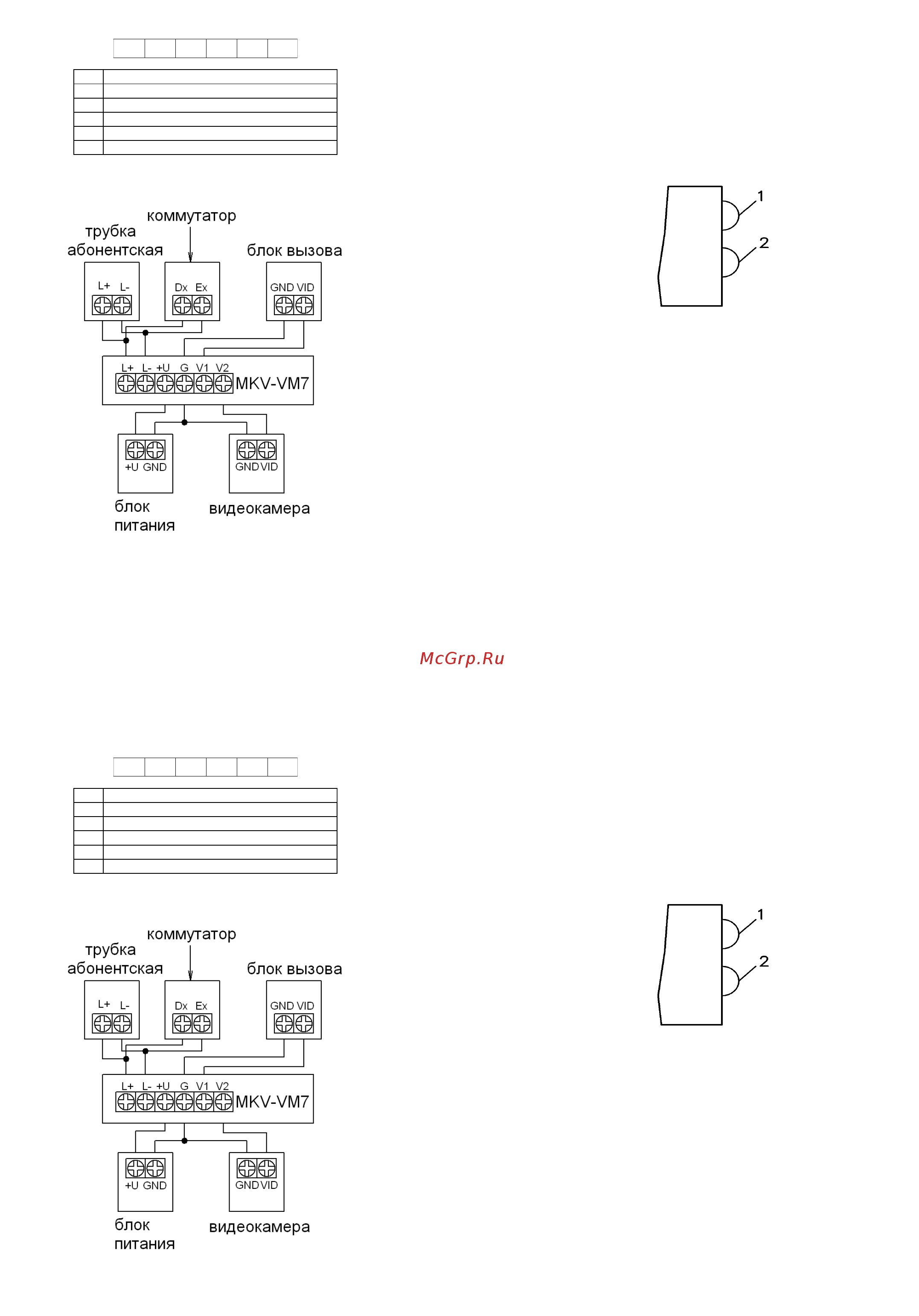

Схема подключения видеомонитора с питанием видеокамеры
координатного канала от видеодомофона представлена на рис.1.
Рис.1. Схема подключения видеомонитора MKV-VM7 с питанием видеокамеры
координатного канала от видеодомофона.
4
6. Подготовка к работе.
Видеомонитор выпускается предприятием – изготовителем в настроенном
виде. Однако после установки изделия рекомендуется произвести
корректировку заводских настроек с целью более качественной адаптации к
конкретным условиям эксплуатации (с учетом сопротивления линии связи,
разброса параметров вызывного устройства и т.п.) и пожеланиями потребителя.
Видеомонитор имеет следующие регулировки доступные пользователю:
• регулировка цветности
изображения;
• регулировка яркости изображения;
На рис.2 показано расположение регуляторов.
Рис.2. Регуляторы на боковой панели видеомонитора (1 – цветность
изображения, 2 – яркость изображения).
5
Описание выводов видеомонитора :
L+ L- +U G V1 V2
L+ плюс координатной линии (десятки)
L- минус координатной линии (единицы)
+U напряжение питания
G общий провод
V1 видео вход координатного канала
V2 дополнительный видео вход
Схема подключения видеомонитора с питанием видеокамеры
координатного канала от видеодомофона представлена на рис.1.
Рис.1. Схема подключения видеомонитора MKV-VM7 с питанием видеокамеры
координатного канала от видеодомофона.
4
6. Подготовка к работе.
Видеомонитор выпускается предприятием – изготовителем в настроенном
виде. Однако после установки изделия рекомендуется произвести
корректировку заводских настроек с целью более качественной адаптации к
конкретным условиям эксплуатации (с учетом сопротивления линии связи,
разброса параметров вызывного устройства и т.п.) и пожеланиями потребителя.
Видеомонитор имеет следующие регулировки доступные пользователю:
• регулировка цветности
изображения;
• регулировка яркости изображения;
На рис.2 показано расположение регуляторов.
Рис.2. Регуляторы на боковой панели видеомонитора (1 – цветность
изображения, 2 – яркость изображения).
5
