6. СХЕМА ПОДКЛЮЧЕНИЯ.

Схема подключения видоемонитора МЕТАКОМ MKV-VM9 в максимальной

конфигурации представлена на рис. 3.

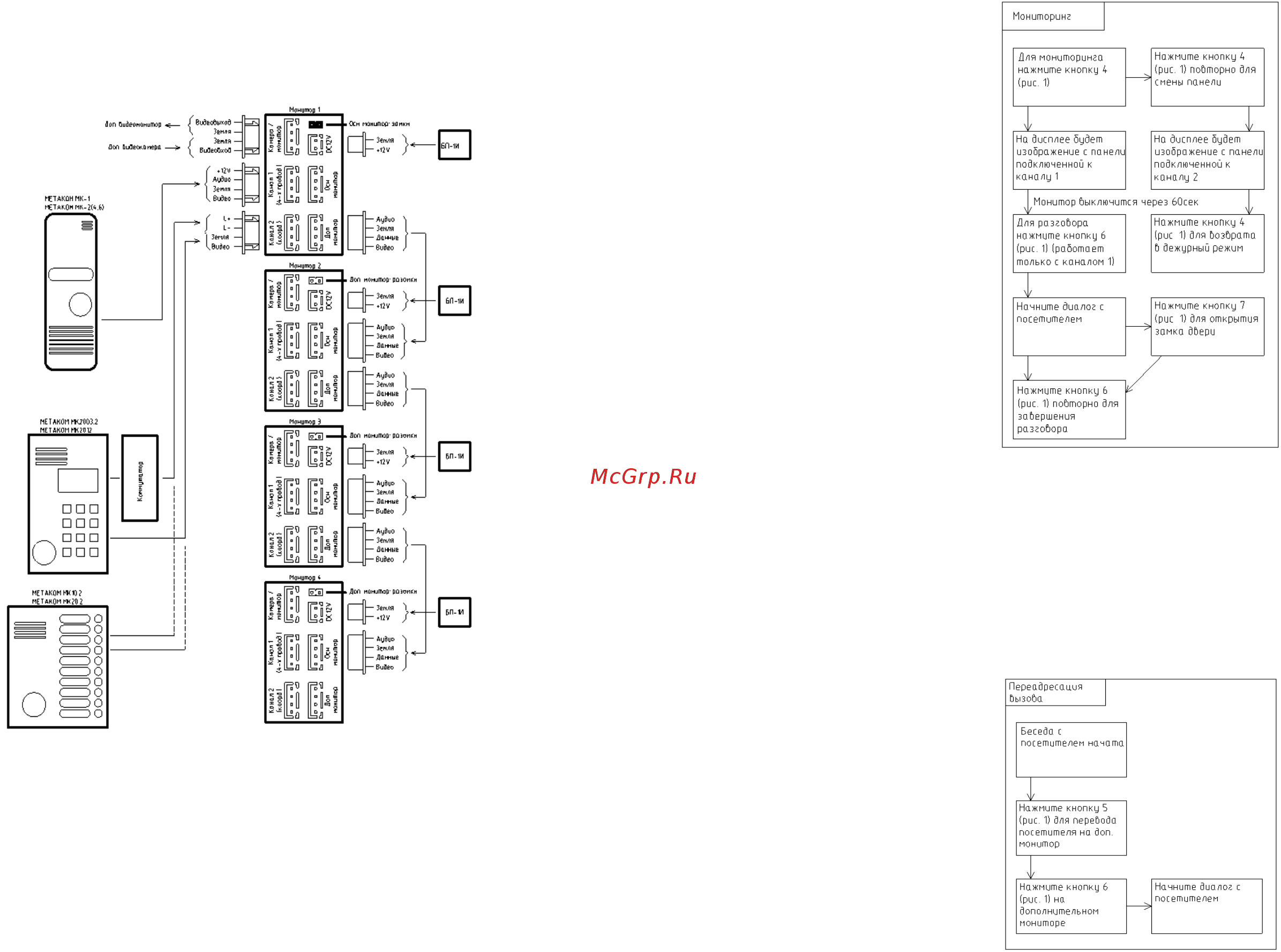

Рис. 3. Схема подключения видоемонитора МЕТАКОМ MKV-VM9 в максимальной

конфигурации.

Вызывная панель с 4-х проводной системой подключения (например МЕТАКОМ MK1

или аналогичная по электрическим параметрам), то она подключается к каналу 1 (рис. 4).

Вызывная панель с координатной системой адресации подключается к каналу 2 (рис. 5).

ВНИМАНИЕ

! Подключение к каналу 2 необходимо производить ДО включения питания

видеомонитора.

К видеомонитору может быть подключена дополнительная видеокамера и монитор

видеонаблюдения. Данные устройства подключаются к разъему CN5 в соответствии с

приведенной на рис. 3 схемой.

Мониторинг

Если Вы используете только одну вызывную панель, то в режиме просмотра Вы можете

выйти из него, нажав кнопку разговора повторно.

В случае использования двух мониторов Вы также можете осуществлять просмотр и на

втором мониторе.

Если во время беседы с посетителем монитор по истечении 60сек перейдет в дежурный

режим, посетителю необходимо произвести повторный вызов.

Переадресация вызова на дополнительный монитор

После завершения разговора откройте замок и (или) завершите разговор, нажав кнопку 6

(рис. 1).
