Fagor LVC-21 Инструкция по эксплуатации онлайн [3/9] 271491
![Fagor LVC-21 Инструкция по эксплуатации онлайн [3/9] 271491](/views2/1317507/page3/bg3.png)

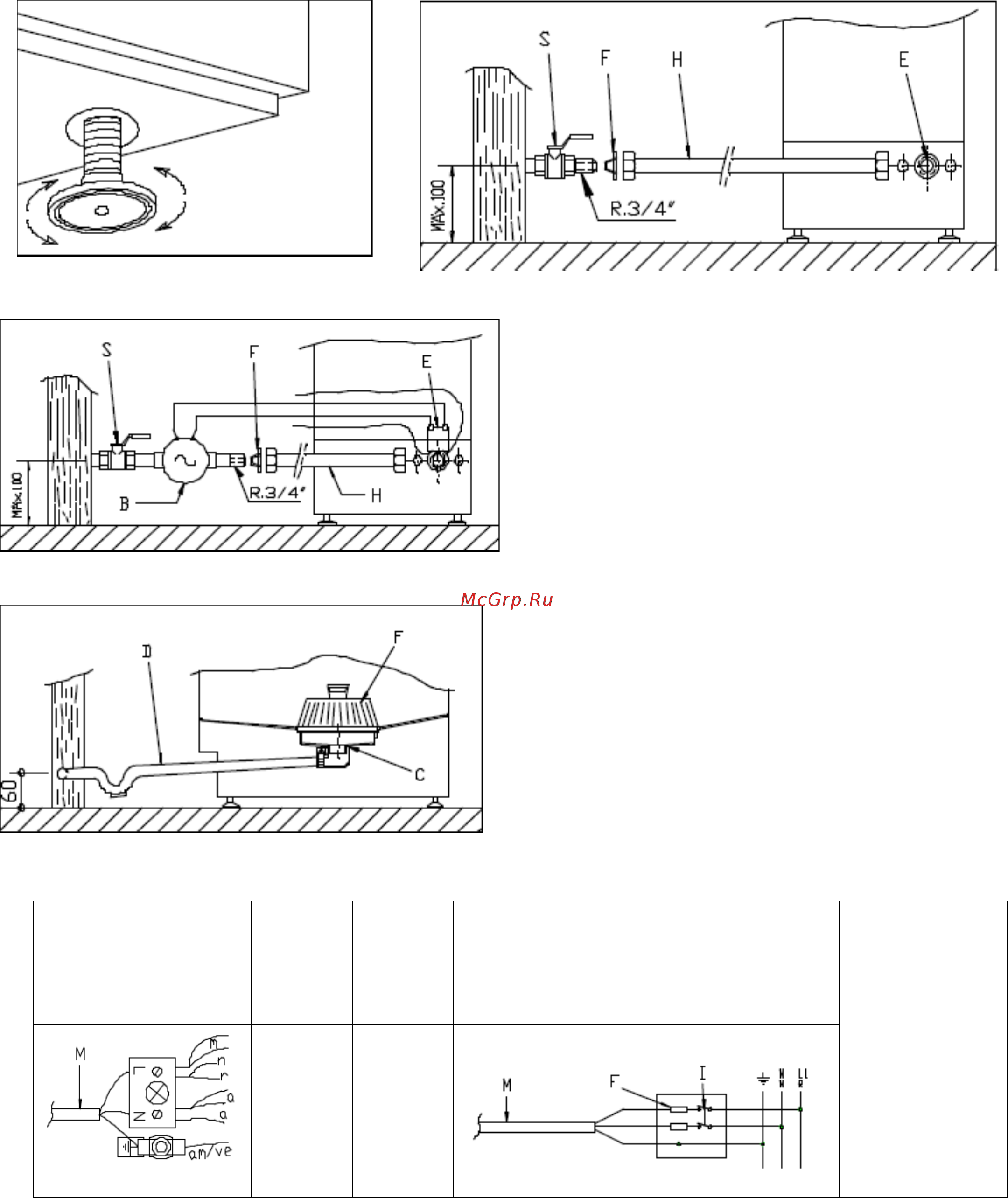

Рис 2
Рис 3
S – запорный кран
F – фильтр
Н – труба
Е – электроклапан
В - Электронасос
Рис 4
С – сливной коллектор
D – сливная труба
Рис 5
Клеммная панель
(220-240V/ 1N~)
Кабель
Предохра
нитель
Подключение к сети
(220-240V/ 1N~)
am/ve –
желтый/зеленый
a – синий
m – коричневый
r – красный
2х 2,5 +
Т
20 А
Рис 6
Содержание
- Инструкция по установке эксплуатации и уходу 1
- Стаканомоечная машина lvc 12 lvc 15 lvc 21 lvc 15 d lvc 21b lvc 21d 1
- Рис 1 2
- 3 5 5 кг с 6
- 3 5 кг с 6
- При давлении в главной магистрали менее 2 кг с 6
- Схемы установки см рис 1 1 установка на месте выровняйте и отрегулируйте машину по высоте рис 2 1 подключение к водопроводу сделать как показано на рис 3 и рис 4 необходимое давление для ополаскивания 2 4 кг с 6
- Требуется установка электрического нагнетательного насоса рис 4 1 слив установить сливной патрубок как показано на рис установить сифонную трубу для преотврящения образования неприятных запахов 1 электрическое подключение для доступа к клеммной панели r рис 6 и рис 1 снять крышку т и заднюю панель р подключить клеммы как показано на рис 6 подключить кабель е требуется оставить достаточно длины кабеля чтобы снять электрическую панель спереди подключить главный выключатель i независимо от машины расстояние между контактами 3 мм посудомоечная машина должна быть заземлена 1 технические данные 6
- Установка 6
- Эксплуатация 7
- Уход 8
