КПЭМ-Х-ОМ РЭ
с.20
СИСТЕМА ОХЛАЖДЕНИЯ И ВОДОСНАБЖЕНИЯ

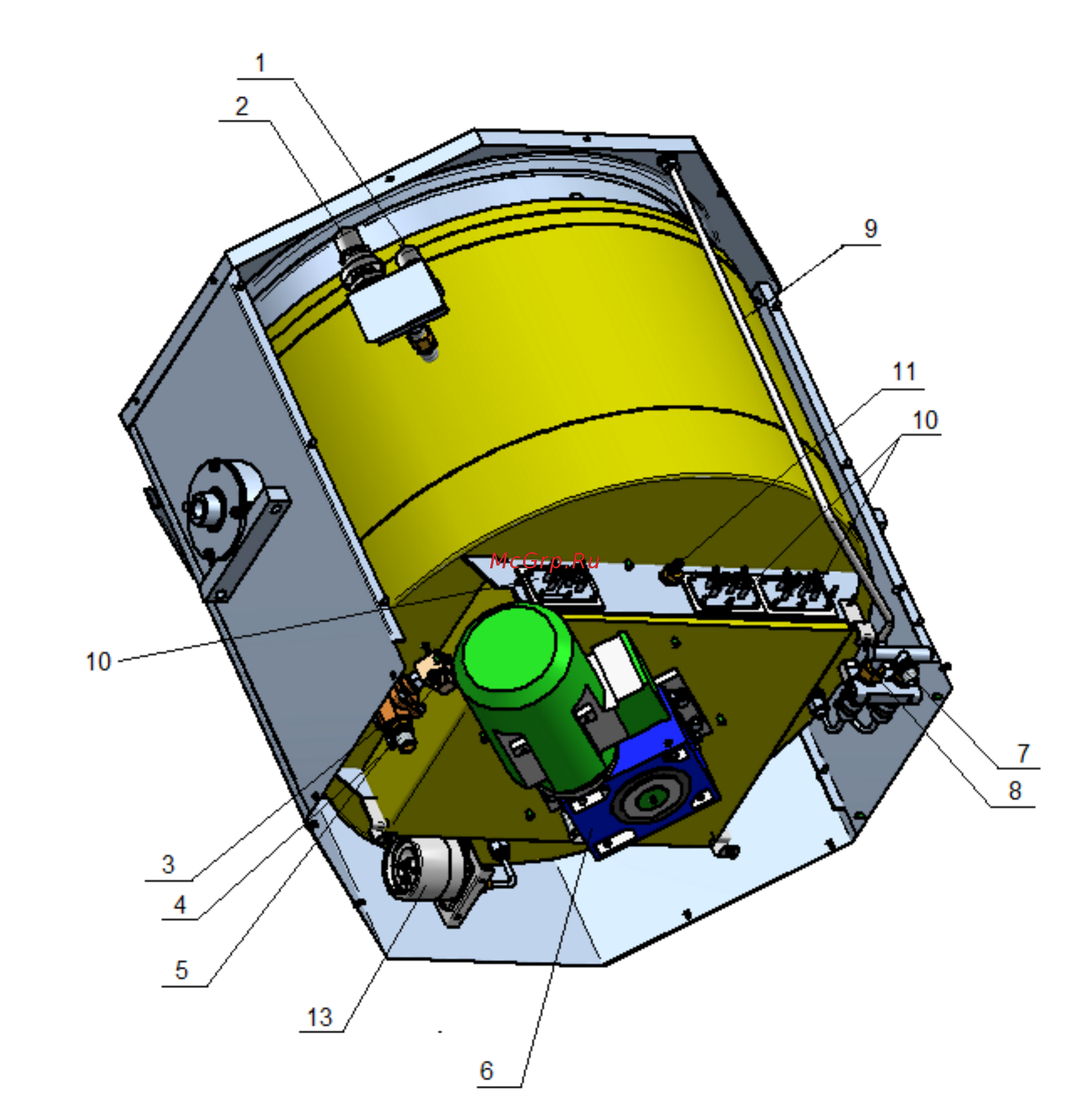

Рис.6
1. Предохранительный клапан по разрежению
2. Предохранительный клапан по давлению
3. Электромагнитный клапан слива излишков воды
4. Подключение слива канализации G3/4
5. Подключение холодной воды G1/2
6. Электропривод
7. Электромагнитный клапан заполнения варочного котла
8. Электромагнитный клапан заполнения пароводяной рубашки
9. Трубка подачи воды в варочный котел
10. Блоки ТЭН-ов
