Fuse Плавкий предохранитель

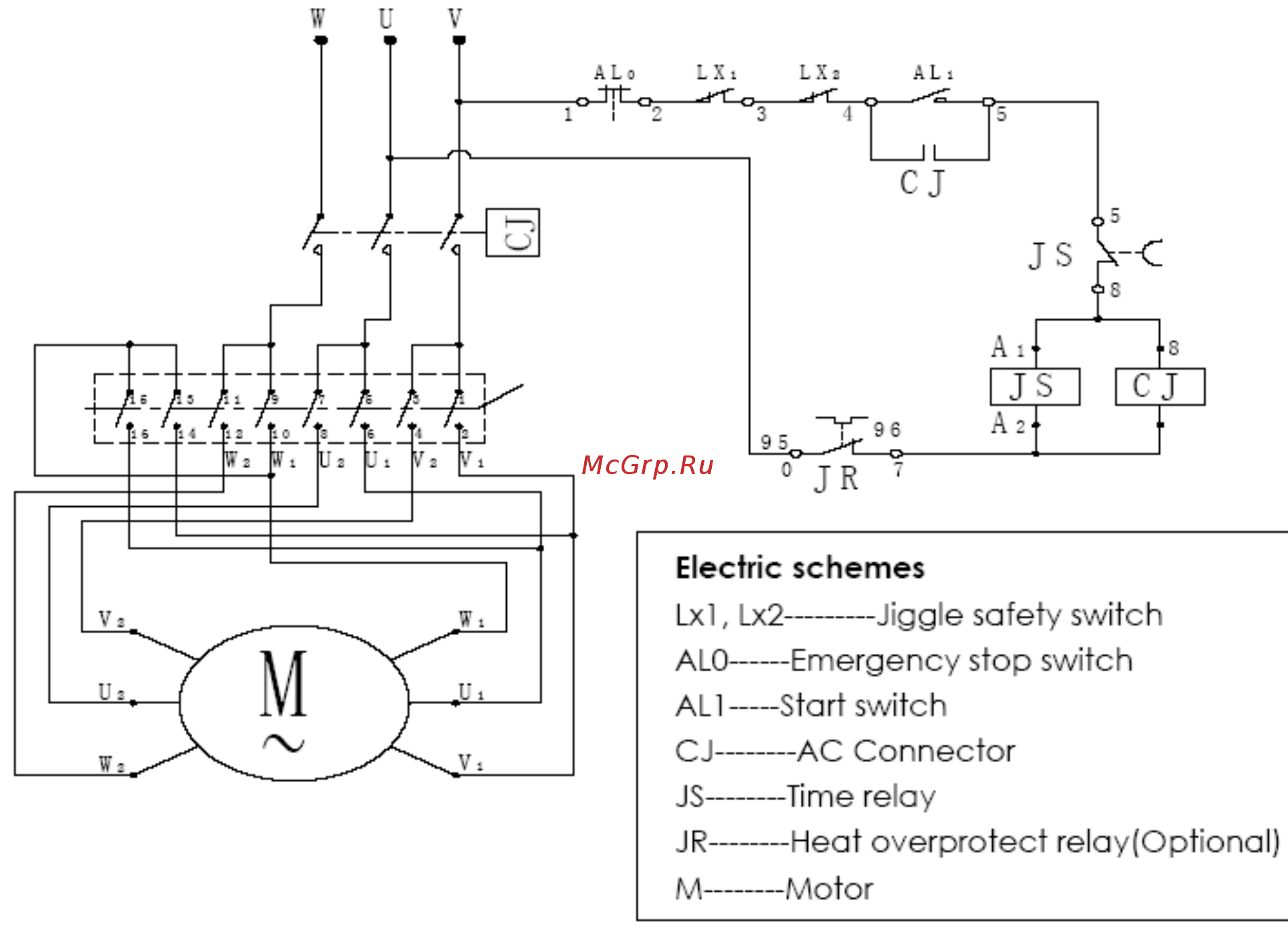

1.3.2. Электрические схемы для моделей с двумя скоростями

Рис. :

Lx1,

Lx2

Jiggle safety

switch

Защитный выключатель

AL0 Emergency stop

switch

Выключатель «Аварийный

останов»

AL1 Start switch Выключатель «Пуск»

CJ AC Connector

Разъём переменного тока

JS Time relay Реле времени

JR Heat overprotect

relay(Optional)

Реле «Защита от перегрева»

(дополнительно)

M Motor

Электродвигатель

1.4.

Рабочая зона
