condenser Конденсатор

reverse solenoid valve Соленоидный реверсивный клапан

filter Фильтр

compressor Компрессор

capillary tube Капиллярная трубка

liquid bottle Сосуд для жидкого хладагента

evaporator Испаритель

Конструкция ледогенератора

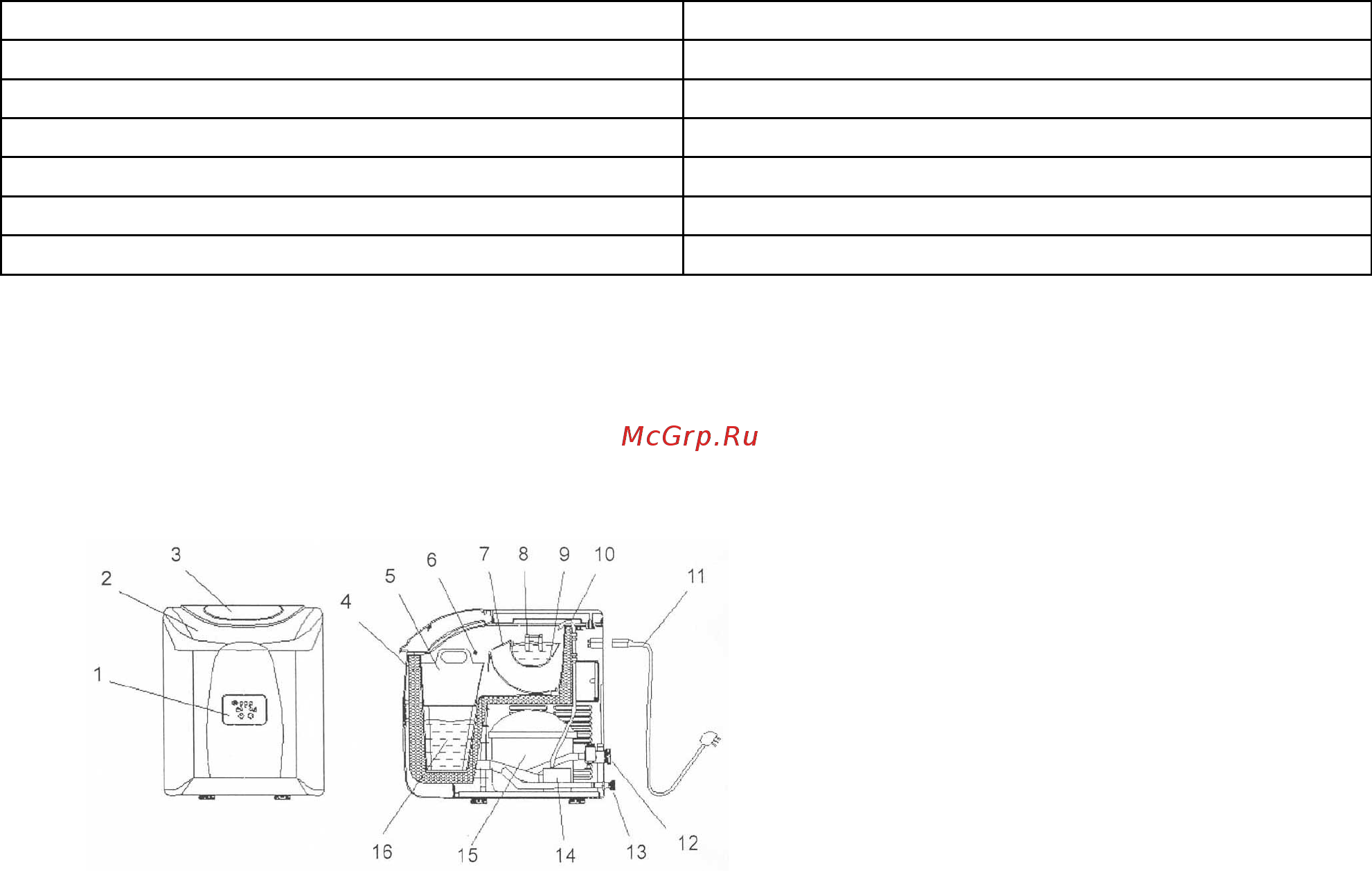

Рис. Конструкция льдогенератора:

1. Панель управления

2. Верхняя крышка

3. Окно

4. Теплоизоляционный слой

5. Корзина для хранения льда

6. Датчик

7. Толкатель льда

8. Испаритель

9. Лоток для воды

10. Трубка для подачи воды

11. Электрический кабель

12. Клапан для подачи воды

13. Выпуск сливаемой воды

14. Водяной насос

15. Компрессор

16. Бак для воды

РИМЕЧАНИЕ. В том случае, когда льдогенератор используется без

подключения к водопроводу, поз. 12 отсутствует.

Предупреждения

1. Для обеспечения безопасности необходимо соблюдать следующие правила.

• Используйте трёх контактную электрическую вилку и кабель с проводом

ля заземления.

• Отсоедините изделие от источника электрической энергии на время

емонта.
