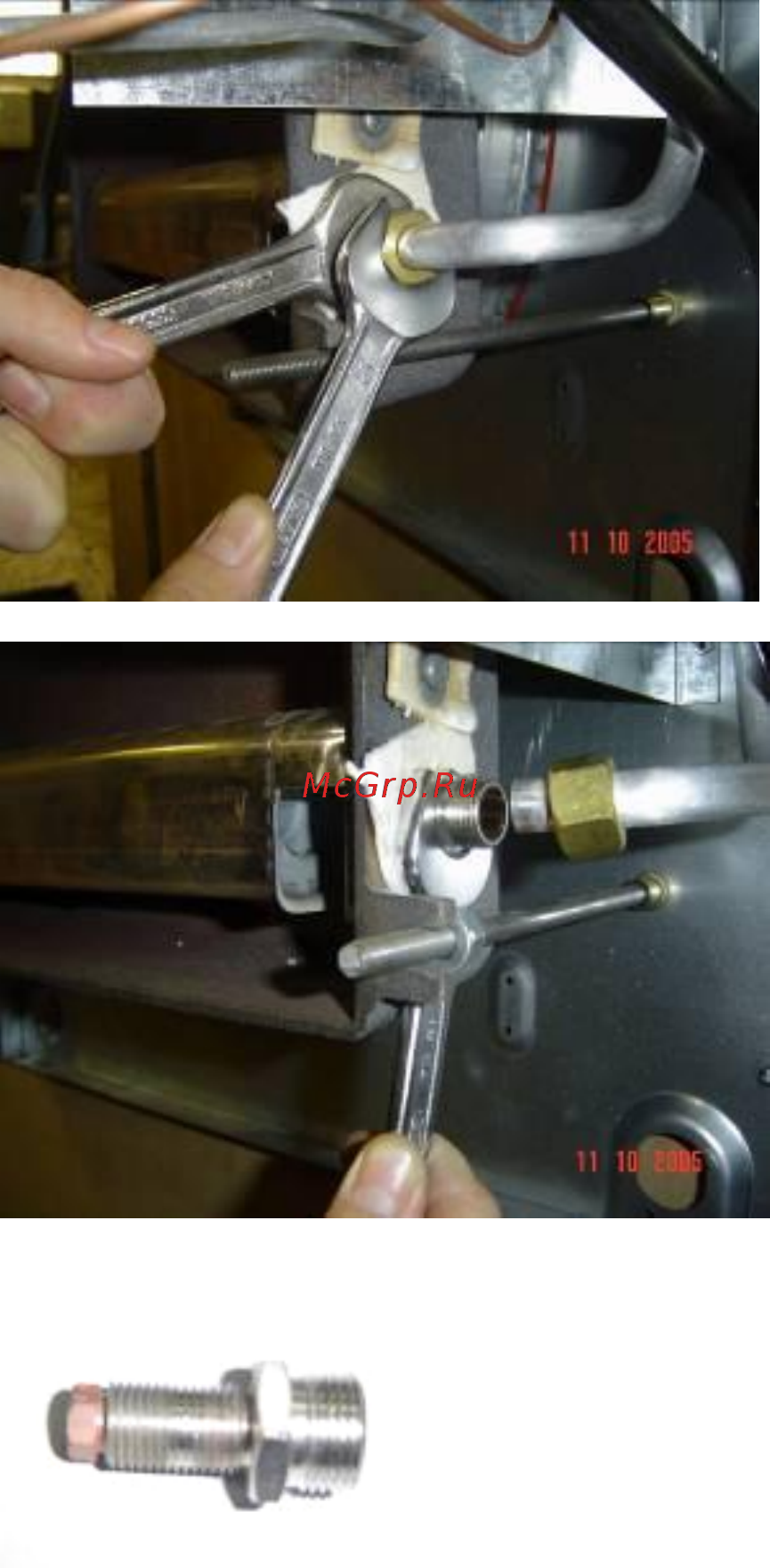

Рис 2.1

Рис 2.2

Рис. 2.3

3. Настройка газового клапана:

После замены инжекторов запальной и основной горелок должна быть проведена перенастройка газового

клапана в соответствии с нижеприведенными инструкциями и технической информацией.

3.1. Снимите верхнюю крышку газового клапана.

3.2. Зажгите запальную горелку и оставьте воздухонагреватель в таком состоянии (при снятой крышке

клапана для розжига запальной горелки заземлите пьезорозжиг в подходящем месте на металлическом

корпусе воздухонагревателя).

3.3. Если это необходимо, отрегулируйте длину пилотного пламени с помощью регулировочного винта

газового клапана, таким образом чтобы электрод ионизации всегда находился внутри запального пламени

(см. винт №5 на рис. 3.1).
