медного трубопровода к сети применение изолирующих втулок

обязательно!

Одну из втулок нужно установить непосредственно на трубу бойлера с

горячей водой, другую на трубу с холодной водой между уже укрепленной

арматурой и медным трубопроводом. В случае соединения без применения

втулок мы не берем гарантию из-за возникшей по этой причине коррозии

резьбовых концов труб и не несем ответственности за возникший ущерб.

Подсоединение бойлера к водосистеме должно производиться по схеме № 3.

ПОДКЛЮЧАТЬ БОЙЛЕР К ДАВЛЕНИЮ, ПРЕВЫШАЮЩЕМУ ДОПУСТИМОЕ

ЗНАЧЕНИЕ, ЗАПРЕЩАЕТСЯ! ОПАСНО ДЛЯ ЖИЗНИ!

Комбинированный предохранительный клапан (схема № 4) является

принадлежностью бойлера. Внутренняя резьба его соединения с баком и с

водопроводной сетью – G 1/2

Клапан нужно вмонтировать НЕПОСРЕДСТВЕННО перед бойлером в трубу

холодной воды, с соблюдением направления потока, указанного стрелкой.

Сливной патрубок должен располагаться вертикально вниз, а кнопка для

выпуска воздуха должна быть легко доступной. Направление потока воды по

порядку включает в себя клапан обратного хода и предохранительный клапан,

а также сливную трубу, которую нужно оставить открытой в сторону воздуха!

Предохранительный клапан по заводской настройке при давлении 0,63 – 0,67

МПа открыт, в этом случае вода из сливной трубы капает. Эту воду в

соответствии со схемой № 3 (5) нужно вывести в водосточную трубу.

Переустановка запрещается! Опасно!

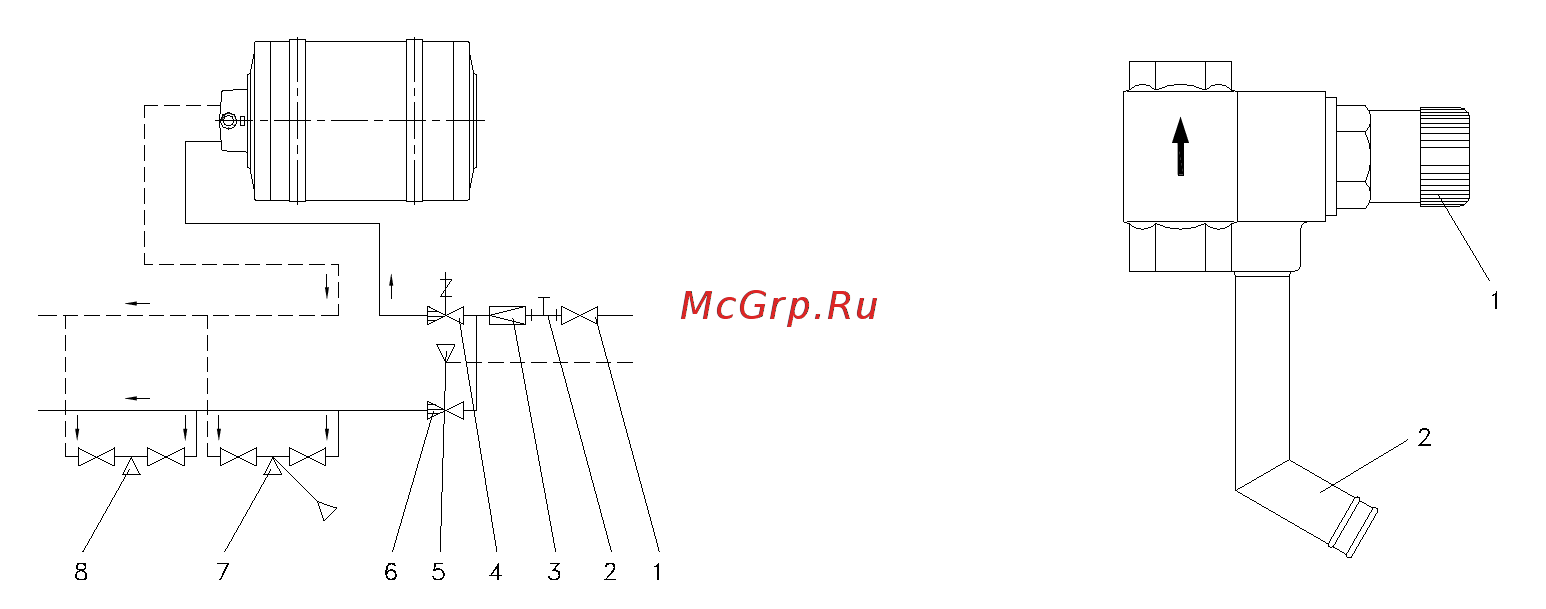

Схема № 3: Схема № 4:

1. Затворный клапан 1. Кнопка для выпускавоздуха

2. Соединение с манометром 2. Сливная труба

3. Клапан снижения давления

(только при давлении воды в сети выше 0,6 МПа)

4. Комбинированный предохранительный клапан

5. Слив (в водосточную трубу)

6. Клапан обратного хода

7. Кран (с душем)

8. Кран
