- 2 –
1. НАЗНАЧЕНИЕ
Прилавок холодильный высокотемпературный с нейтральным шкафом типа ПВВ(Н)
70М-НШ модели «ПАТША» (далее прилавок) предназначен для кратковременного хранения,
демонстрации и раздачи холодных закусок и третьих блюд.
Используется на предприятиях общественного питания в составе технологических
линий раздачи или как самостоятельное изделие.
Эксплуатация прилавка допускается при температуре окружающего воздуха от 12 до
32 °С, относительной влажности от 40 до 70%.
Сертификат соответствия № РОСС RU.МЕ51.В01171 от 30.06.2009г. до 29.06.2012г.
Санэпидемзаключение № 21.01.04.515.П.001161.10.07 от 16.10.2007 г. до 16.10.2012
г. Управления Федеральной службы по надзору в сфере защиты прав потребителей и благо-
получия человека по Чувашской Республике.
На предприятии действует сертифицированная система менеджмента качества в
соответствии c требованиями ISO 9001:2008. Регистрационный номер №73 100 3466 от
30.12.2010г., действителен до 29.12.2013г.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные приведены в таблице 1.
Таблица 1
Наименование
Нормы
ПВВ(Н) 70М
-НШ
-01-НШ
1
Полезная объем ванны, м
³
0,042
0,059
2
Демонстрационная площадь прилавка, м²:
- ванны или столешницы
0,49
0,69
3
Температура воздуха полезного объема,
°С
4
Номинальная холодопроизводительность
холодильного агрегата
5
Род тока
6
Частота, Гц
7
Номинальное напряжение, В
8
Количество ламп освещения, шт.
9
Потребление электроэнергии за сутки,
кВт, не более
10
Установленный номинальный ток в ампе-
рах, (Вт), всех энергопотребителей, не
более:
-холодильного агрегата;
-лампы освещения;
-суммарный
2,17 (336)
0,15 (21)
2,34 (357)
2,39 (373)
0,15 (21)
2,54 (394)
11
Номер хладагента
12
Общая масса хладагента, кг, не более
0,37
0,4
13
Габаритные размеры, мм:
длина;
ширина без направляющих для подносов;
ширина с направляющими для подносов;
высота до стола;
высота
1120
805
1030
850
1365
1500
805
1030
850
1365
14
Масса ,кг, не более
105
120
- 11 -

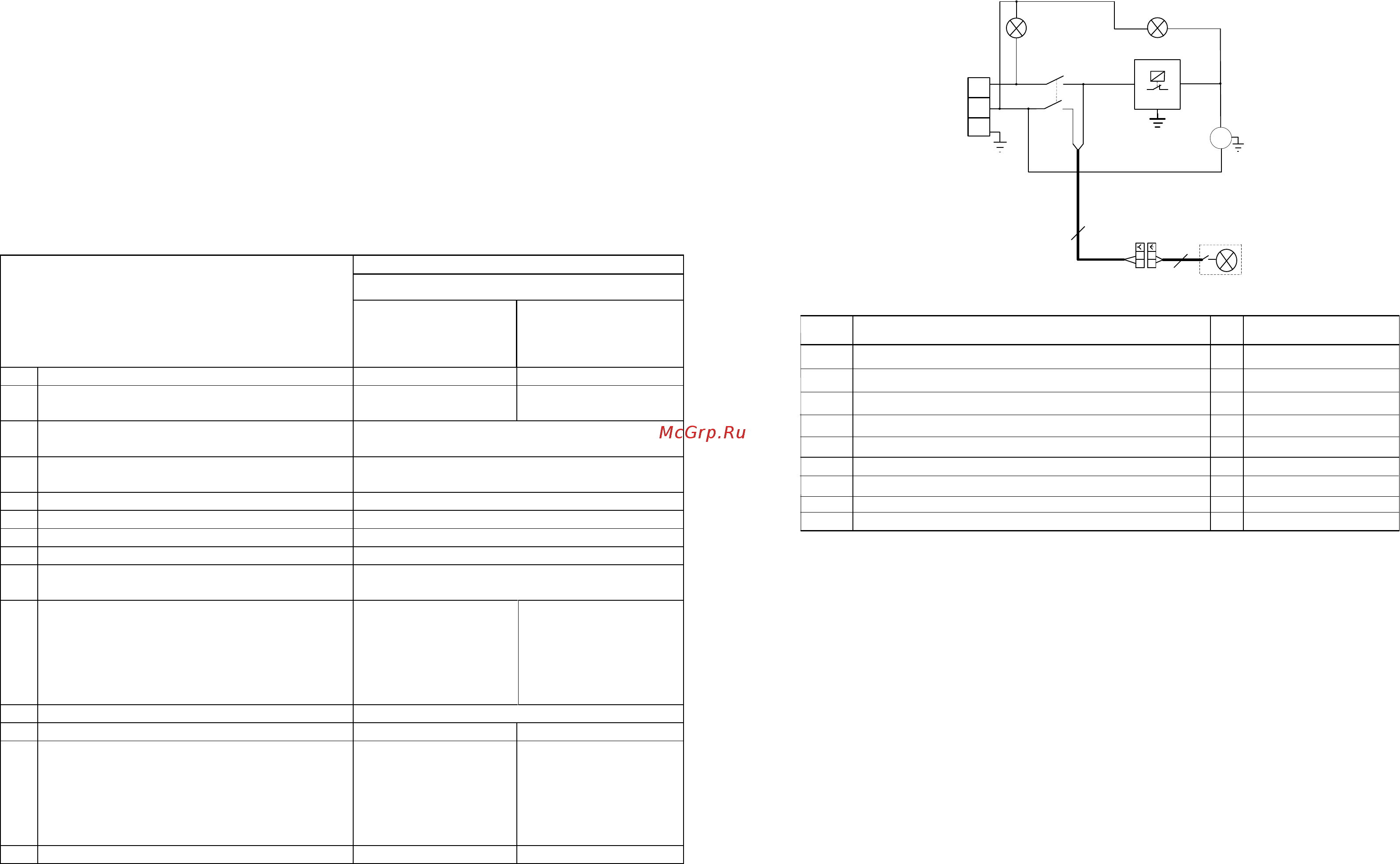

Схема электрическая принципиальная ПВВ(Н) 70М-НШ
Поз.
обозн.
Наименование
Кол. Примечание
1
SB1 Выключатель SC767 (с подсветкой)
1
1
М1 Холодильный агрегат
X1
1
1
Допускается замена элементов, не ухудшающих технические характеристики изделия.
SB2
М1
1N/PE
230 B 50Гц
A
N
PE
X1
U=230 В Т (-24°...-10°С)
Iн=15 А
U=230 В
Блок КБ63(3) ТУ3424-003-03965778-97
«Работа»
I=63 А
Светосигнальная арматура (белая)
1
U=230 В
HL1
ЕL1
1
2
1
2
Х3Х2
2
2
~1
Светильник
EL1
U=230 В Iн=0,1 А P=21Вт
1
Х2
Х3
Колодка гнездовая (45 7373 9038)
Колодка штыревая (45 7373 9076)
1
1
43
SK1
6
HL1
«Сеть»
HL2
«Работа»
Терморегулятор ТAM133
SK1
HL2
Светосигнальная арматура (жѐлтая)
U=230 В
Рис.2
