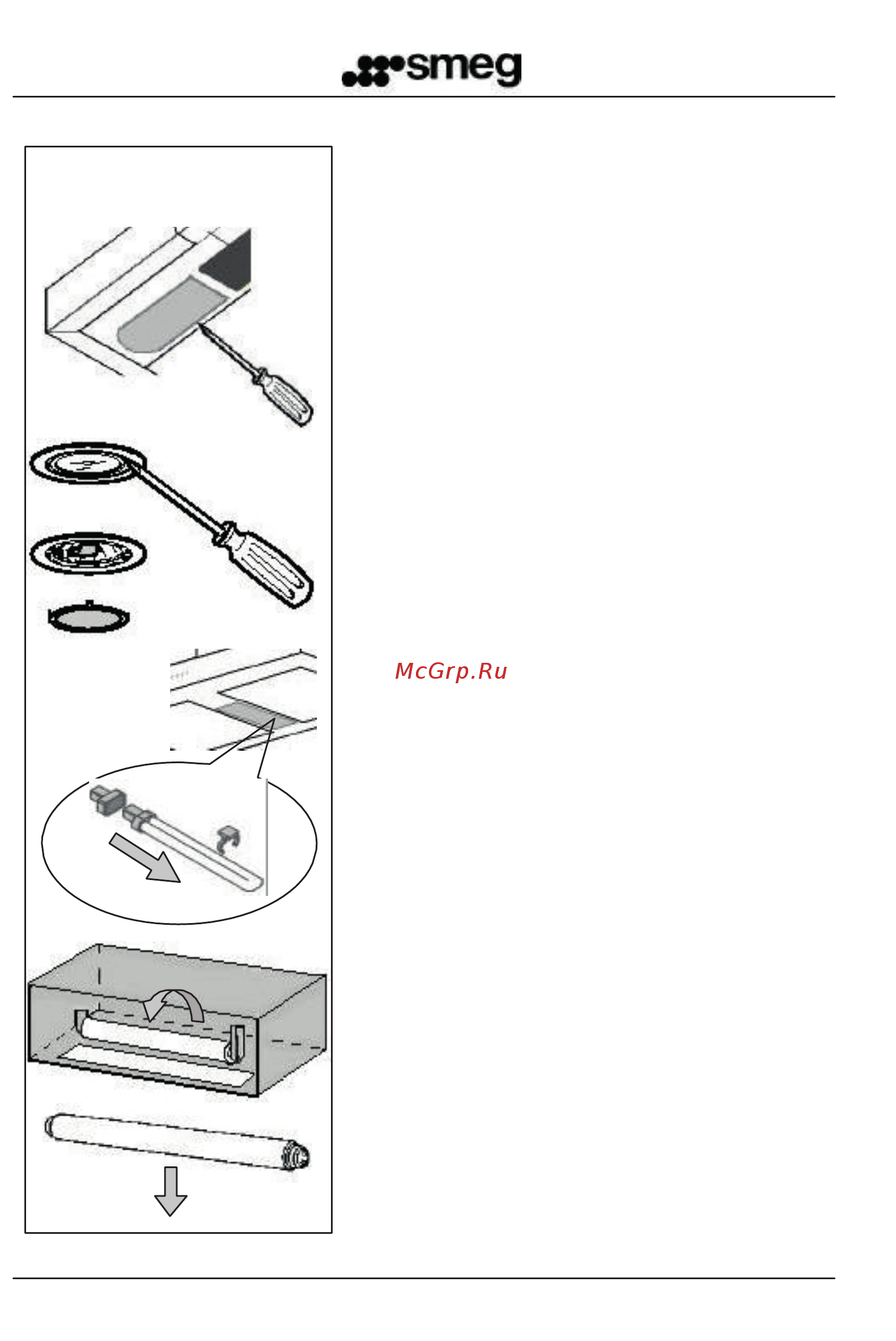

ЗАМЕНА ЛАМП:
(a)
(b)
(c)
(d)
Перед выполнением любых работ по
техобслуживанию и (или) чистке, всегда
отсоединять вытяжку от электросети
В зависимости от модели вытяжка может быть
снабжена освещением различного типа, с
помощью ламп накаливания, галогенными или
неоновыми лампами.
a) Лампы накаливания: лампы с патроном E14,
мощностью 40 Вт и напряжением 230 В. Чтобы
заменить их, демонтировать прозрачный
плафон, имеющийся на панели управления,
отвинтить лампу и вкрутить новую.
b) Галогенные лампы: лампа с патроном G4 ,
мощностью 20 Вт и напряжением 12 В. Чтобы
заменить лампу, снять с помощью отвертки
опорное кольцо стекла подсветки. После
удаления стекла, вынуть неисправную лампу
из патрона и вставить новую. Смонтировать на
место стекло подсветки, закрепив его кольцом.
c) Неоновые лампы Biax: Лампа с патроном
G23 мощностью 11 Вт. После снятия плафона
вынуть лампу Biax из гнезда и опоры.
Смонтировать лампу на место, выполнив в
обратном порядке операции, произведенные
во время монтажа.
d) Неоновые трубки: неоновая трубка
мощностью 15/18 Вт.
Для получения доступа к неоновой трубке
отвинтить крепежные винты углового стекла.
Повернуть на 90° трубку, а затем извлечь ее.
Вставить новую трубку и смонтировать на
место угловое стекло.
RU 07
