17

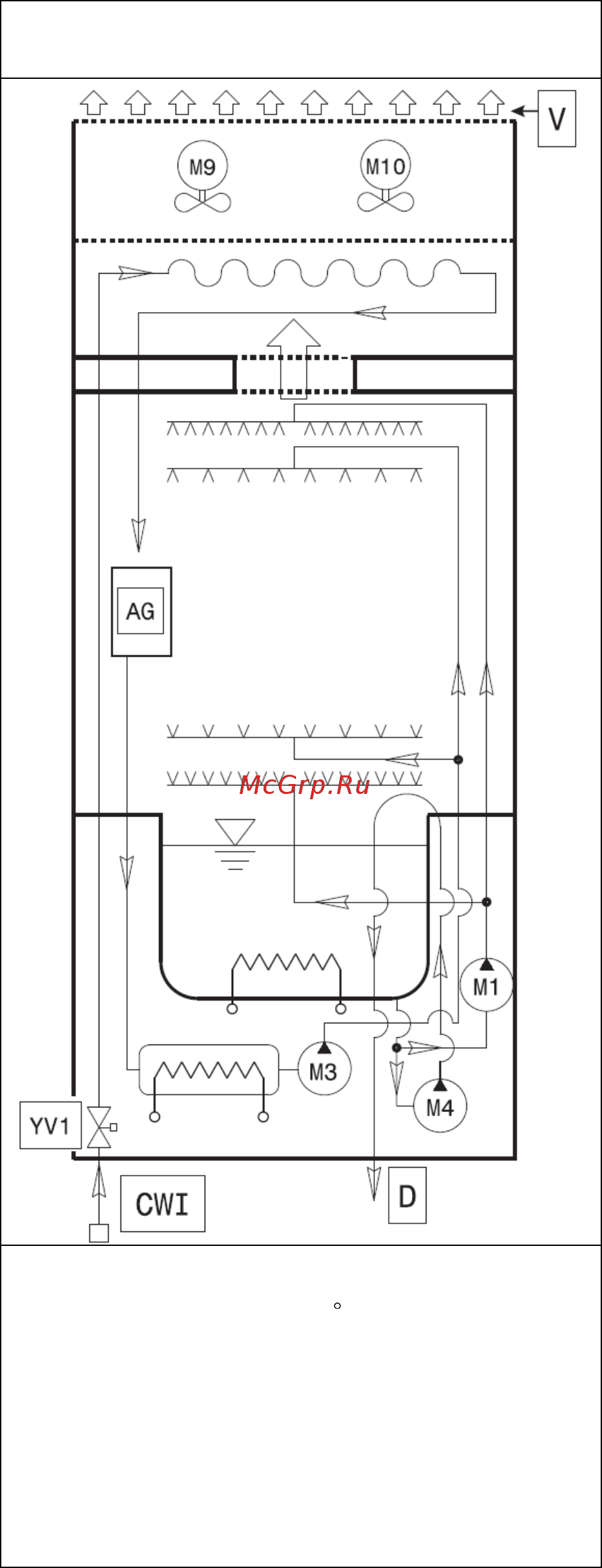

Схема гидравлического контура капотной машины с
автоматическим подъемом/спуском капота, с энерго-
сберегающим устройством
ОПИСАНИЕ:
WI = Вход воды
CWI = Вход холодной воды (~15 C)
М1 = Моечный насос
М3 = Ополаскивающий насос
М4 = Дренажный насос
М9 = Мотор вентилятора энергогсберегающего устройст-
ва (ESD)
М10 = Мотор вентилятора энергогсберегающего устрой-
ства (ESD)
AG = Воздушный зазор
YV1 = Дренажный клапан
V = Вентилятор
