полимерным покрытием. Специальный электровентилятор
обеспечивает необходимый расход воздуха. Вентилятор
всасывает воздух через переднюю перфорированную стенку
корпуса и выбрасывает через сопло в нижней части корпуса в
виде направленной струи. В завесах КЭВ-П4050А, КЭВ-П4060А,
КЭВ-П5150А, КЭВ-П5160А, КЭВ-П7010А, КЭВ-П7020А воздух
всасывается вентиляторами, расположенными в верхней (задней)
стенке корпуса и выбрасывается в виде струи через сопло в
нижней (передней) стенке корпуса.
4.3 Угол выхода струи по отношению к плоскости проема обычно
лежит в диапазоне 10-30°: при защите отапливаемого помещения
– в сторону улицы, при защите холодильных камер и
кондиционируемых помещений в сторону защищаемого
помещения.
4.4 Электрические схемы завес приведены на рис. 1.
4.5 Управление завесами осуществляется с выносного или с
дистанционного пульта. Степень защиты оболочки пульта
управления IP20. Электрическая схема подключения пульта
управления показана на рис. 2.
Выносной пульт управления (он же является приемным
устройством инфракрасного сигнала с дистанционного пульта)
подключен к завесе кабелем 5х0,5мм
2
.

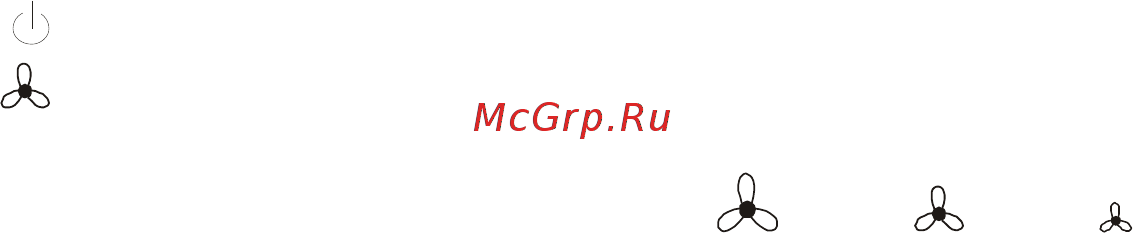

На выносном пульте расположены: пять кнопок, пять светодиодов
и ЖК-дисплей.
- включение/выключение завесы.
- изменение расхода воздуха - 3 режима частоты
вращения вентилятора завесы (загорается соответствующий
светодиод напротив пиктограмм , или , или ).
При управлении завесой с дистанционного пульта необходимо
соблюдать расстояние до инфракрасного приемного устройства
на выносном пульте до 6 м и угол до 60
0
.
4.6 Заводом-изготовителем могут быть внесены конструктивные
изменения, не ухудшающие качество и надежность завесы,
которые не отражены в настоящем паспорте.
-3-
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1 При эксплуатации завесы необходимо соблюдать Правила
технической эксплуатации электроустановок потребителей
(ПТЭЭП) и Межотраслевые правила по охране труда (правила
безопасности) при эксплуатации электроустановок (ПОТ РМ-016-
2001).
5.2 Работы по обслуживанию завес должен проводить
специально подготовленный электротехнический персонал.
5.3 Запрещается эксплуатация завесы без заземления. Болт
заземления
находится в моторном отсеке. Внутренней коммутацией болт
заземления соединен с клеммной колодкой.
5.4 Запрещается проводить работы по обслуживанию завесы без
снятия напряжения и до полного остывания ее нагревающих
элементов.
5.5 Запрещается эксплуатировать в отсутствие персонала.
5.6 После выключения завесы пультом управления, завеса
остается в «режиме ожидания», т.е. под напряжением. Для
полного отключения необходимо обесточить завесу на
силовом щите потребителя.
6. КОМПЛЕКТ ПОСТАВКИ
6.1 Воздушная завеса –
1 шт.
6.2 Паспорт – 1
шт.
6.3 Крепежные кронштейны – 1
компл.
7. ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
7.1 При установке, монтаже и запуске в эксплуатацию
необходимо соблюдать Правила технической эксплуатации
электроустановок потребителей (ПТЭЭП) и Межотраслевые
правила по охране труда (правила безопасности) при
эксплуатации электроустановок (ПОТ РМ-016-2001).
7.2 К установке и монтажу завес допускается
квалифицированный, специально подготовленный
электротехнический персонал.
7.3 Крепежные размеры показаны на рис. 3-12
7.4 Завесы серии 200А, 300А, КЭВ-4120А, КЭВ-4130А, КЭВ-4140А
устанавливаются как горизонтально над проемом, так и
вертикально сбоку от проема. Горизонтально - как можно ближе
к верхней стороне проема. Рекомендуемое расстояние между
