![Тепломаш КЭВ-12П202E Инструкция по эксплуатации онлайн [8/19] 273705](/views2/1322013/page8/bg8.png)

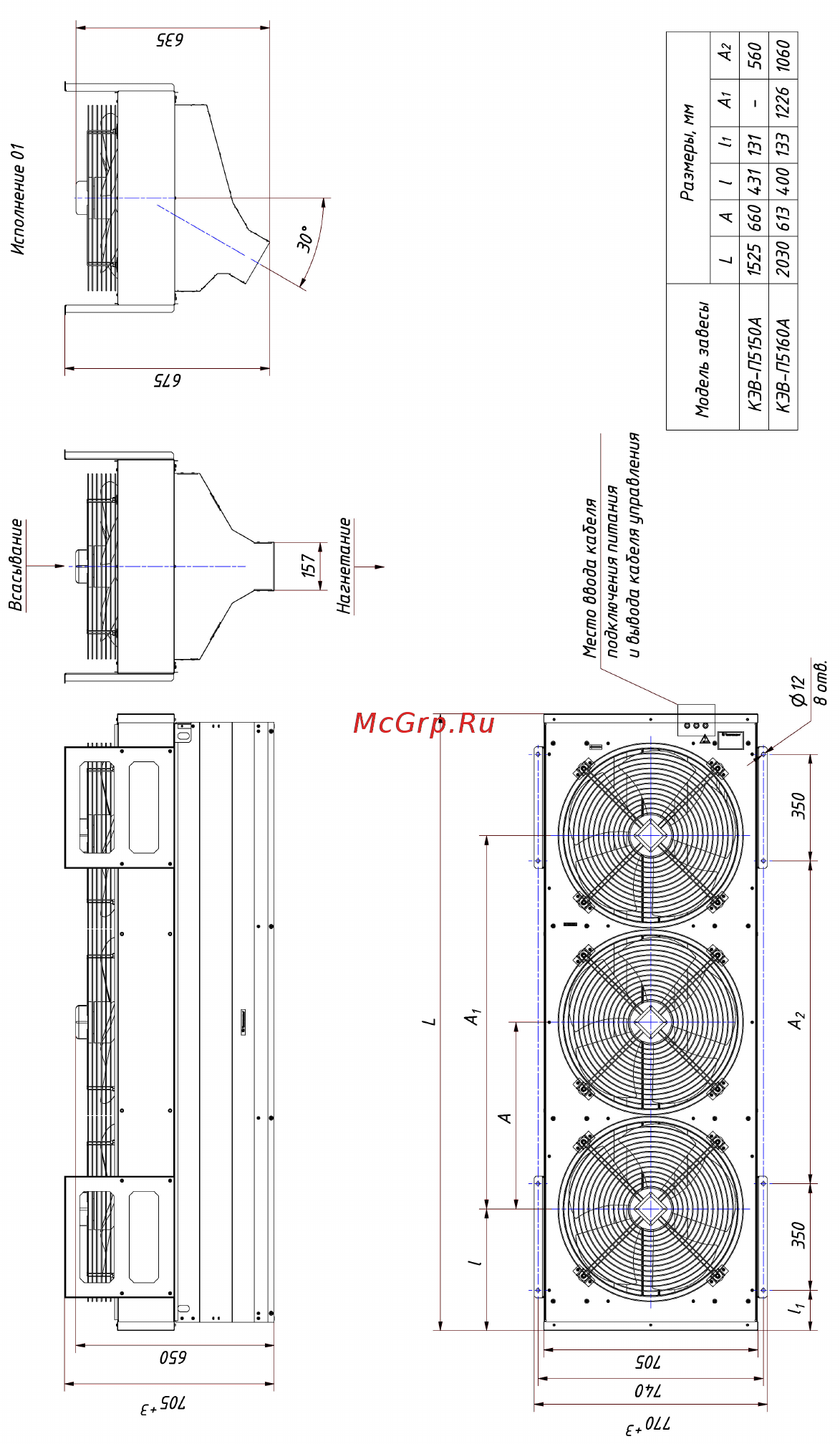

Рис. 8. Крепежные и габаритные размеры КЭВ-П5150А, КЭВ-
П5160А
-24-
Завесы КЭВ-П6110А, КЭВ-П6130А, КЭВ-П6150А крепятся к потолку
с помощью пустотелых цилиндрических штанг, входящих в
комплект поставки. Штанги имеют по краям пластины с
отверстиями. Одним концом штанги фиксируются на завесе,
другим крепятся к кронштейнам, предварительно
установленным на потолке (рис. 9, 11). Завесы КЭВ-П6140А
крепится к полу через отверстия установочной плиты за
анкерные болты (рис. 10). Завесы КЭВ-П4050А, КЭВ-П4060А, КЭВ-
П6160А, КЭВ-П6161А, КЭВ-П6162А, КЭВ-П5150А, КЭВ-П5160А, КЭВ-
П7010А, КЭВ-П7020А
крепятся к потолку или к несущей
конструкции при помощи кронштейнов, входящих в комплект
поставки (рис.6, 7, 8, 12). Допускается другой способ установки
завес через отверстия задней крышки корпуса.
7.5 Питание завес осуществляется от однофазной сети с
напряжением 220В и частотой 50Гц, завес КЭВ-П4050А, КЭВ-
П4060А, КЭВ-П7010А, КЭВ-П7020А
– от трехфазной сети
380В/50Гц.
7.6 Подключение к сети осуществляется через автоматический
выключатель в соответствии со схемой на рис. 1.
7.7 Подключение к сети осуществляется в соответствии с
правилами эксплуатации электроустановок. ЗАПРЕЩАЕТСЯ
эксплуатация завесы без заземления.
7.8 Пульт управления подключен к завесе на заводе-
изготовителе.
При подключении пульта управления к завесам самостоятельно
необходимо:
• Разобрать пульт, отвинтив два винта, отвести лицевую панель
вверх.
• Подключить пятижильный кабель к пульту управления в
соответствии с цветовой маркировкой проводов кабеля
управления и клеммной колодки пульта.
• Закрепить пульт на стене, совместить фиксаторы в верхней
части крышки с вырезами на корпусе, совместить кнопки с
вырезами на крышке и закрепить крышку двумя винтами.
Пульты управления предусматривают подведение кабеля
управления методом «скрытой проводки». При необходимости
подведения кабеля
«наружной проводкой» необходимо в месте вывода кабеля из
корпуса пульта сделать углубление в стене 50мм х 10мм.
7.9 Внимание! При подключении завесы к сети кабель
управления будет находиться под напряжением, поэтому
рекомендуется, сначала подключить пульт к кабелю
управления и перевести переключатели пульта в
нерабочее положение, а затем подключить завесу к сети в
соответствии с п.п. 7.5-7.7.
