Вентилятор всасывает воздух через перфорированную решетку в верхней части корпуса. Поток

воздуха нагревается, проходя через нагревательные элементы, и выбрасывается через сопло в

нижней части корпуса в виде направленной струи.

4.2 Проектные рекомендации по выбору и установке завес.

Компактные завесы пригодны для защиты проемов со смесительным действием. При

использовании завес для смесительного

действия целесообразно устанавливать их в тамбурах.

Направление струи в этом случае может быть ориентировано в плоскости проема. Организация

защиты смесительного действия зависит от многих особенностей помещения и проёма.

Рекомендации по выбору завесы и устройству защиты должен давать проектант-специалист по

вентиляции и отоплению.

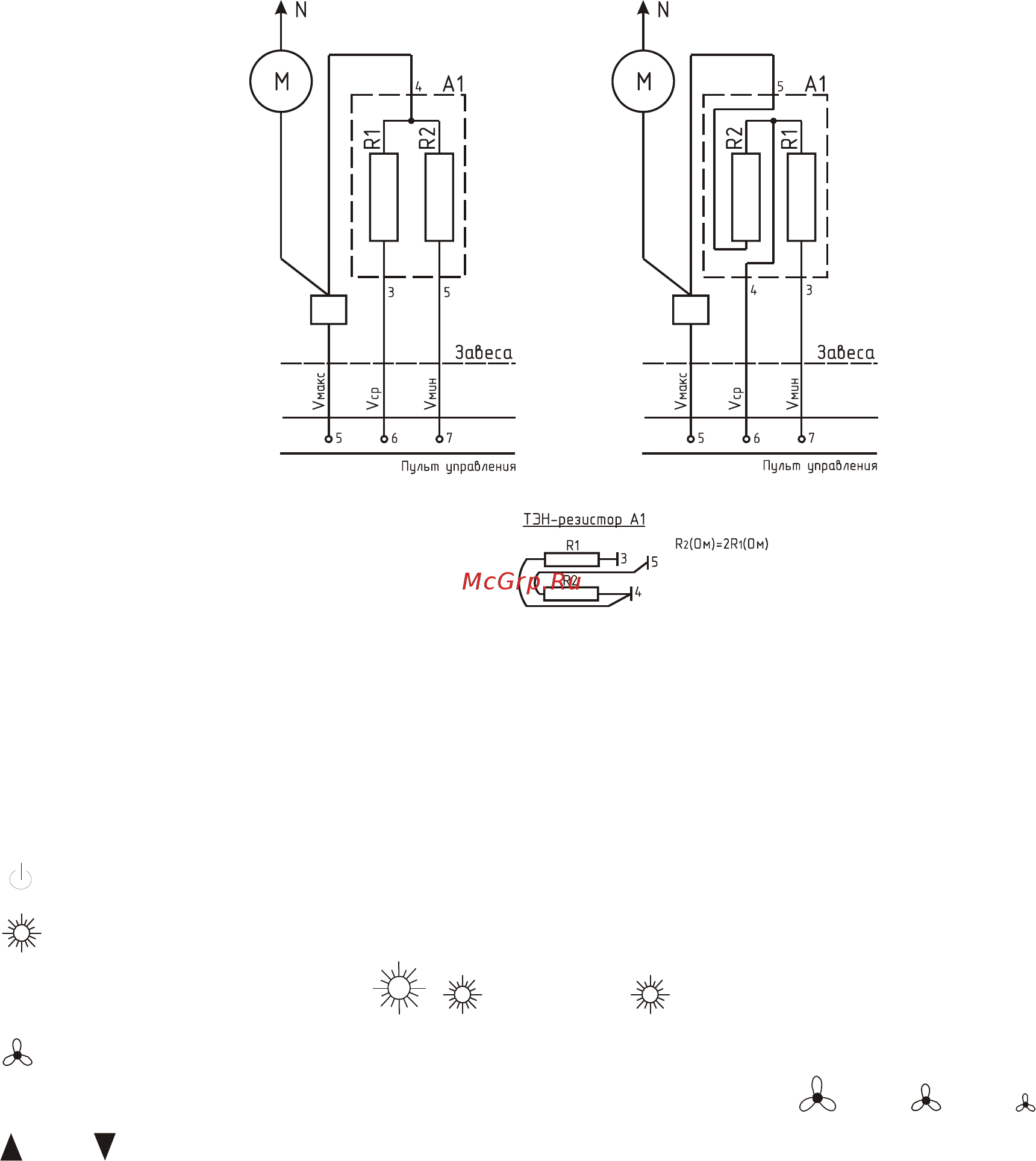

4.3 Электрические схемы завес приведены на рис. 2-7.

Подключение

ТЭН-резистора, ограничивающего ток двигателя при включении малой и средней

скорости вращения вентилятора, может осуществляться как по схеме 1, так и по схеме 2, в

зависимости от условий производства.

Рис. 1

4.4 Управление завесами осуществляется с выносного или дистанционного пульта. Степень защиты

оболочки пульта

управления – IP20. Электрическая схема подключения пульта управления

приведена на рис. 8. Выносной пульт управления (он же является приемным устройством

инфракрасного сигнала с дистанционного пульта) подключен к завесе семижильным кабелем.

На выносном пульте расположены: пять кнопок, пять светодиодов и LCD-дисплей:

- кнопка включения/выключения завесы;

- кнопка включения завесы в режим нагрева на 100% или 50% мощности. Загорается

светодиод напротив пиктограмм

и (100%) или (50%);

- кнопка выбора режима расхода воздуха - 3 режима частоты вращения вентилятора

завесы (загорается соответствующий светодиод напротив пиктограмм

, или , или );

или - кнопки установки требуемой температуры. При этом на LCD- дисплее появляется

значение задаваемой температуры.
