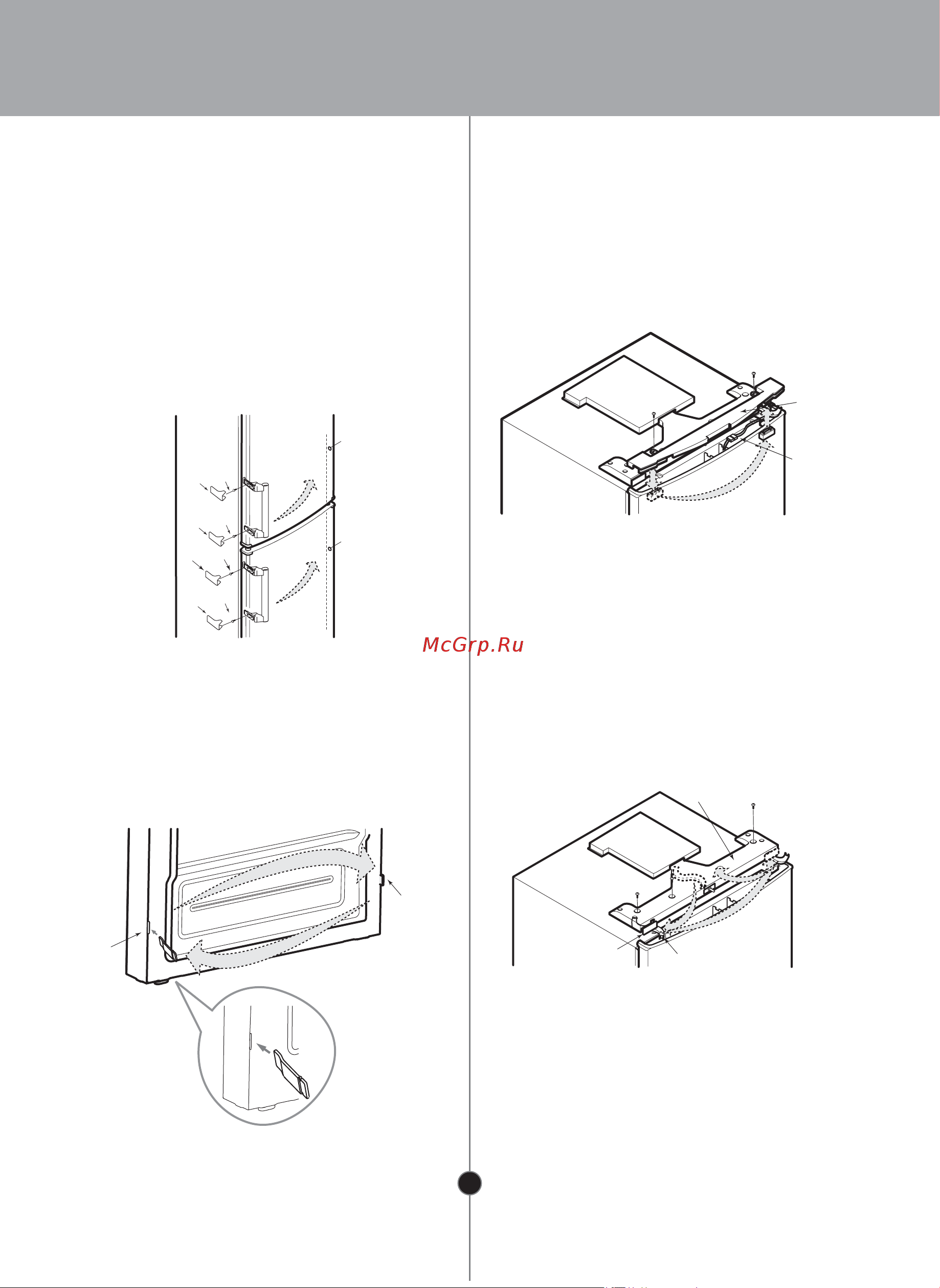

Для моделей:

GA**489Z*/GA**439Z*/GA**429Z*

GA**589Z*/GA**539Z*/GA**529Z*

• Снимите дверные механические ручки

(1), (5) холодильного и морозильного

отделений, удалив колпачки (2), а затем

отвинтив винты (3);

• Снимите заглушки (4);

• Установите механические ручки (1), (5) и

заглушки (4) на противоположную

сторону в обратной последовательно-

сти;

(2)

(4)

(1)

(5)

(3)

(2)

(3)

(2)

(3)

(2)

(3)

(12) (11)

(13)

(15)

(14)

(11)

• Выньте держатель провода (14) из

центральной части крышки (12) и

зафиксируйте его с противоположной

стороны крышки (13);

• Переместите жгут проводов (16) на

противоположную сторону крышки (12);

• Снимите верхнюю крышку (8) двери

холодильного отделения, отвинтив

винты (7);

• Переместите заглушку (9) в противопо-

ложную сторону верхней крышки (8).

• Отключите соединительный кабель (10)

(Для моделей с дисплеем внешнего

типа.);

(7)

(8)

(9)

(10)

• Снимите верхнюю крышку (12), отвинтив

винты (11);

• Снимите держатель провода (13) и

зафиксируйте его в центральной части

крышки (12);

• Заглушку (15) установите с противопо-

ложной стороны крышки (12);

• Отвинтив винты (11), потяните от себя,

затем, не повредив провода, приподни-

мите крышку (12).

Для моделей: GA**489T*/GA**439T*:

• Снимите дверь холодильного отделения

(1);

• Снимите заглушку (6а) и слайдер (6) и

переставьте их на противоположные

стороны, как показано на рисунке.

(6)

(1)

(6а)

УХОД И ОБСЛУЖИВАНИЕ
