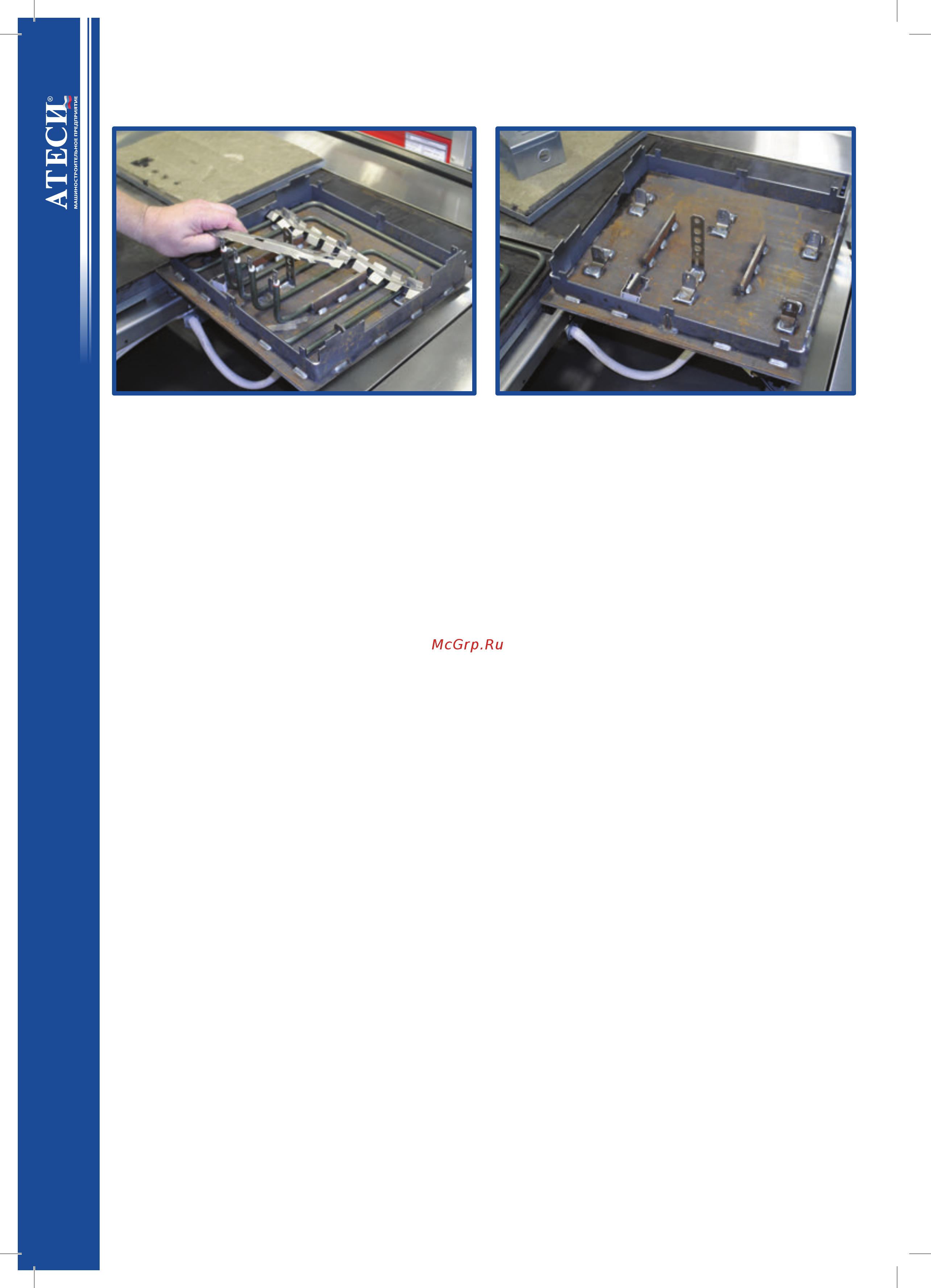

10. Удалить прижимные планки. Заменить ТЭНы (ТЭН).

11. Начать сборку в обратной последовательности.

12. Установить прижимные планки.

13. Зафиксировать прижимные планки фиксаторами. При этом фиксатор

устанавливается в отверстие на корпусе плиты. При помощи пассатижей

фиксатор забивается до упора. За счет клиновидности фиксатор удерживает

прижимную планку в крайнем положении, обеспечивая плотный контакт

ТЭНов с рабочей поверхностью конфорки. После установки фиксатора

развести «усы» фиксатора в разные стороны.

14. Установить утеплитель в корпус конфорки.

15. Установить крышку конфорки.

16. Закрепить крышку конфорки шплинтами, зафиксировать шплинты, разведя «усы»

в разные стороны.

17. Используя отвертку «под шлиц», отжав фиксатор, установить рабочий

термоограничитель в исходное положение.

18. Установить конфорку на плиту в опрокинутое положение термоограничителем

влево.

19. При помощи винтов и гаек прикрепить провода к конфорке в следующей

последовательности (справа налево). Маркированный изолентой провод

крепится к крайнему правому выводу ТЭНов. Второй провод того же цвета

крепится к соседнему выводу ТЭНов. Третий провод

(синего цвета) крепится к следующему (слева) выводу ТЭНов.

20. При помощи болта и гайки установить заземляющий провод.

21. Установить защитный кожух на выводы ТЭНов.

22. Установить конфорку в плиту, проверив совмещение по уровню с соседними

конфорками. При необходимости поправить положение конфорки, вставив

отвертку «под шлиц» в щель перед собой и пододвинуть конфорку в

направлении «от себя/к себе» до попадания зацепов корпуса конфорки в пазы

корпуса плиты.
