сайт www.tropik-line.ru email: sales@tropik-line.ru
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 2.
Модель
М3 М6 М9
Мощность, кВт 3 6 9
Ступени мощности, кВт 1,5 / 3 3 / 6 4,5 / 9
Напряжение питания, В ~ 220В 1Ф 50Гц ~ 220 / 380В 50Гц 380 В ~ 3 N 50 Гц
Максимальный ток, А
13,7 27,3 / (7 ; 7; 13,7) 13.7
Максимальная скорость на выходе, м/с 7,5 7,5 7,5
Производительность (max/min), м³/ч
380 / 300 760 / 600 1140 / 900
Габаритные размеры, мм (ДхВхГ)
635 х 130 х 162 1114 х 130 х 162 1614 х 130 х 162
Вес (нетто/брутто), кг 4 / 5 8,4 / 9,3 10,0 / 13,7
Рекомендуемая высота установки, м
до 2,3 до 2,3 до 2,3
Уровень шума, дБ(А)
46 49 51
4. ПОДГОТОВКА К РА БОТЕ
4.1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической
эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда при
эксплуатации электроустановок (ПОТ РМ-016-2001). Подключение к электросети осуществляется через
автоматический выключатель в соответствии с «Правилами эксплуатации электроустановок».
4.2. К установке и монтажу завесы допускается только
подготовленный электротехнический персонал.
4.3. Уст ановочны е размеры указаны на рисунке в Приложении (стр. 4). В тыльной стенке корпуса М3 имеются
отверстия для крепления завесы к стене. В качестве крепежа рекомендуются шурупы или болты с диаметром
шляпки от 7 до 9 мм. Завеса устанавливается как можно ближе к верхней стороне проёма, при этом необходимо
выдержать расстояние между верхней стенкой
корпуса и потолком не менее 100 мм.
4.4.1. При установке завес М6 и М9 открутить ключом 10 болты на тыльной стороне
корпуса (см. рис.1), открутить 2 самореза на крышке люка и вынуть держатель клеммных колодок
(см. рис. 2). Привернуть кронштейны крепления к завесе. При установке завесы М3
отвернуть 2 самореза на крышке завесы и снять крышку
. Закрепить завесу на стене. В случае
крепления завесы к потолку можно использовать шпильки М6, вкручивая их в пресс-гайки с
контр-гайкой (см. рис. 2).

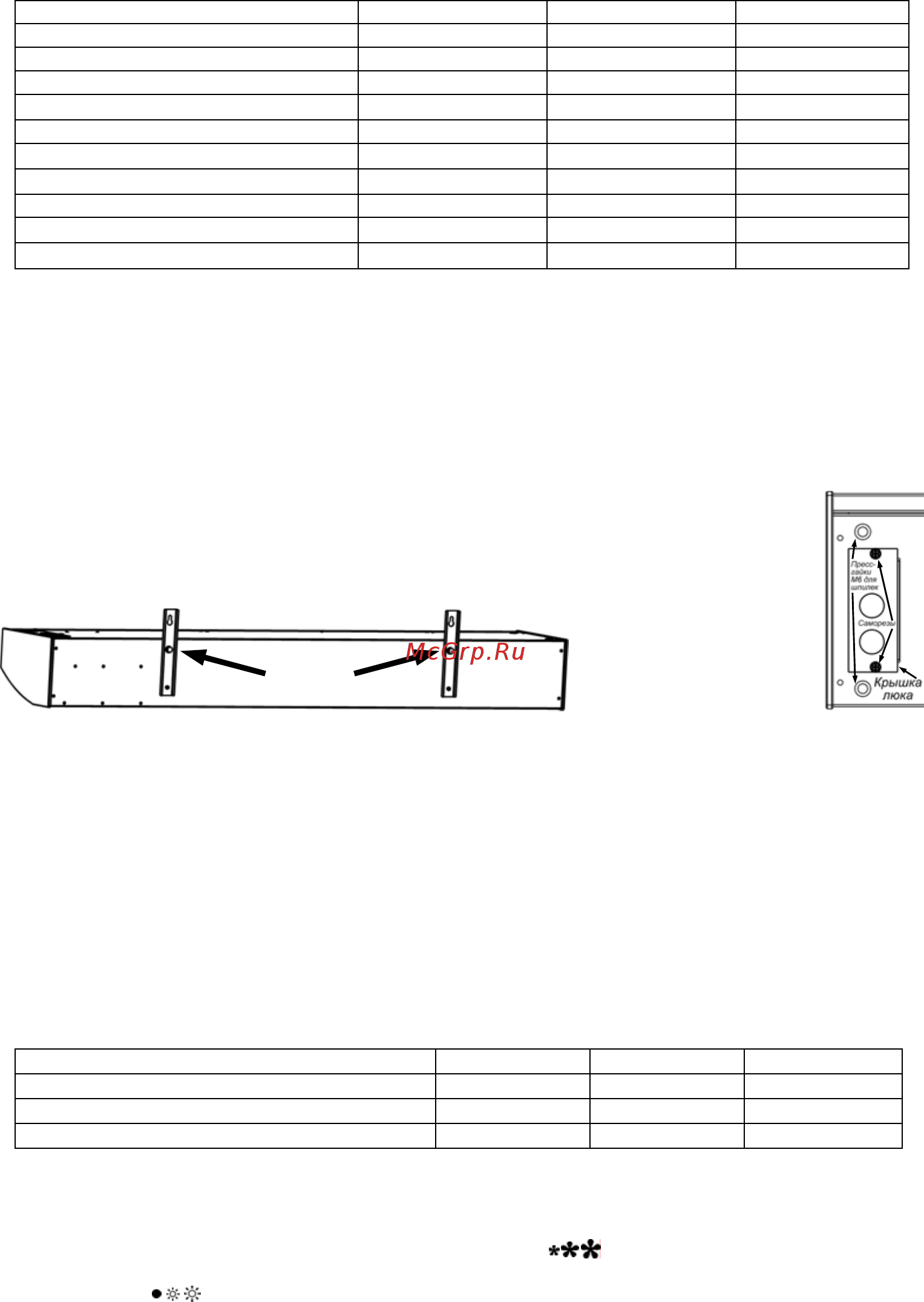

Рис. 1 Рис. 2
4.4.2. Вынуть из коробки пульт дистанционного управления (далее по тексту – ПДУ).
Подцепив отвёрткой 4 защёлки, снять основание ПДУ и закрепить его на стене.
Внимание! Пульт не должен располагаться в зоне воздушного потока завесы, иначе срабатывание
терморегулятора будет зависеть от температуры потока. Это приведёт
к частому переключению реле,
включающих обогрев, что снизит ресурс их работы.
Пульт должен располагаться в том же помещении, где установлена завеса.
4.4.3. Подключить сетевой кабель и кабель управления согласно маркировке на клеммных колодках (см. схему
подключения завесы к электросети и ПДУ в Приложении на стр. 4). L3 желательно подключить к фазе с
напряжением максимально близким к 220 В.
4.4.4. У завес М6 и М9 установить крышку люка и закрутить 2 самореза (см. рис. 2). У завесы М3 установить
крышку завесы и закрутить 2 самореза.
4.4.5. Совместив ножевые контакты основания и корпуса ПДУ, равномерно нажать на корпус ПДУ до фиксации
на 4-х защёлках.
4.5. Автоматический выключатель и сечение сетевого
кабеля должны соответствовать таблице 3.
Таблица 3.
Модель
М3 М6 М9
Автоматический выключатель, А 16 32 / 16 16
Сечение сетевого кабеля, (медного) мм² 2,5 4,0 / 2,5 2,5
Сечение кабеля ПДУ, мм² 0,5÷0,75 0,5÷0,75 0,5÷0,75
5. ПОРЯДОК РА Б ОТ Ы
5.1 Управление завесой осуществляется выносным ПДУ со встроенным в него терморегулятором (см. рис. 3),
обеспечивающим автоматическое поддержание в помещении заданной Вами температуры (10 - 30°С).
5.2 На лицевой стороне ПДУ расположены градуированный диск установки температуры и три переключателя.
- Переключатель (ON OFF) используется для включения завесы, ( ) для переключения минимальной,
средней и максимальной скорости вентилятора.
- Переключатель ( ) включает частичный и полный нагрев.
БОЛТЫ
