ATESY ЗВН-1/400/1600 Инструкция по эксплуатации онлайн

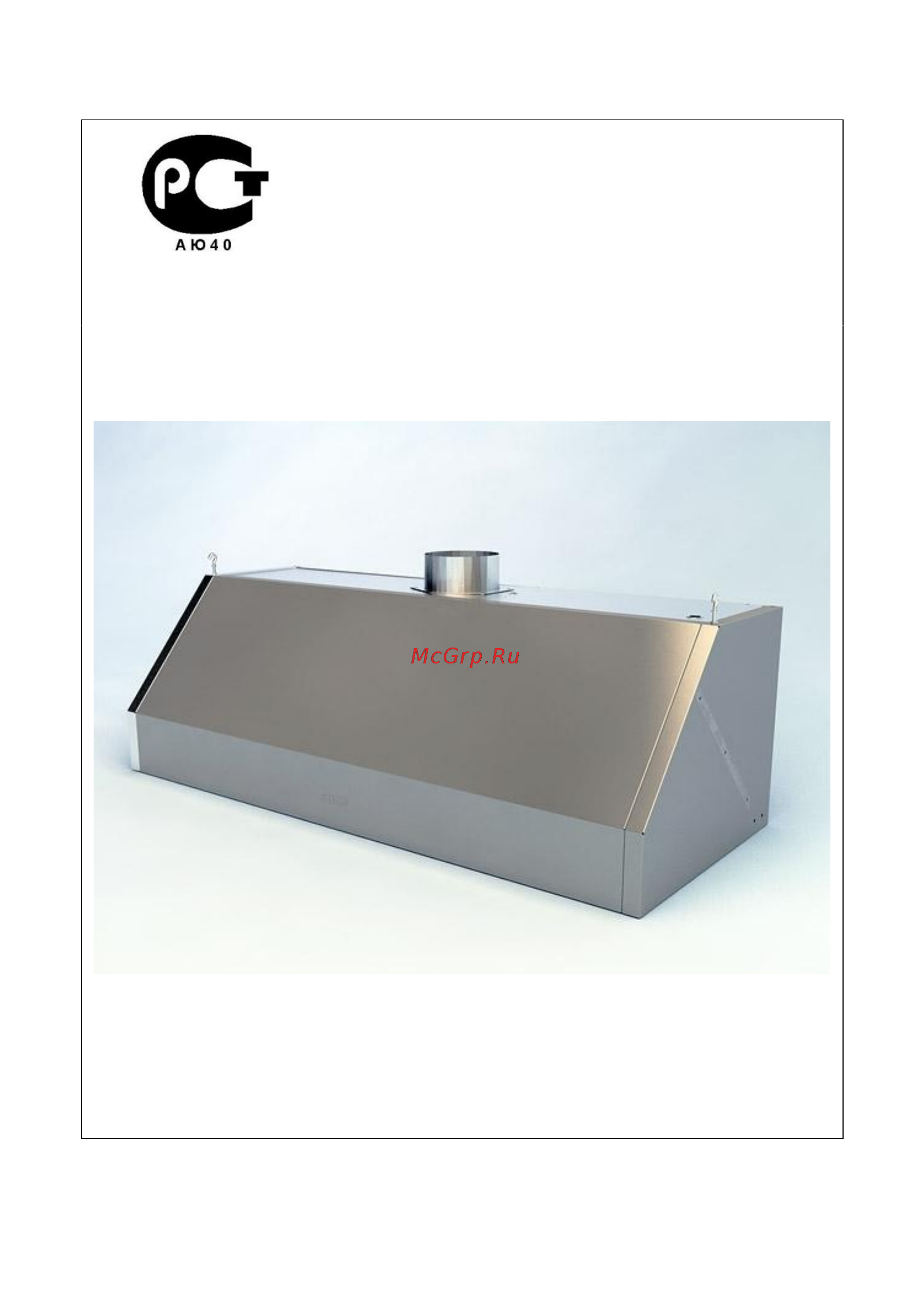

Зонт вентиляционный
настенный ( разборный )
ЗВН-1/400(700)(900)/1200(1600)(2000)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ATESY
Содержание
- Общие указания 1 зонт размещается на стене над тепловыделяющим оборудо ванием крепление к стене осуществляется при помощи зацепа настенного закрепляемого к стене шурупами 6 х 40 50 ис пользуя дюбель 8 х 60 70 не входят в комплект поставки 1 оберегайте зонт от небрежного отношения и ударов 3
- Подготовка к работе 3 крепление к стене осуществляется на крепежное устрой ство которое крепится к стене шурупами 6х40 50 используя дюбели 8х60 70 не входит в комплект поставки 3 для прочности крепления зонта предусмотрено его подве шивание к потолку при помощи цепи через крюки и кронштей ны 3 горизонтальность установки зонта регулируется длиной це пи и регулирующим устройством талрепом 3 в зонте имеется сливной канал по которому масло стекает в накопительные стаканы установленные в нижней части 3 конструкция фильтров предусматривает отделение масла от воздуха разогретый воздух насыщенный парами масла всасы вается в зонт проходит через лабиринтный фильтр ударяется о его поверхность и удаляется из помещения при ударе о фильтр масло отделяется от воздуха и стекает по желобу в накопитель ный стакан 3
- Руководство по эксплуатации 3
- Технические характеристики 3
- Комплект крепежа 7
- Комплект крепежа для звн 1 400 7
- Комплект крепежа для звн 1 700 комплект крепежа для звн 1 700 7
- Комплект крепежа для звн 1 900 комплект крепежа для звн 1 900 7
- Боковина 2 шт 7 крышка 1 шт 8
- Дополнительно можно заказать 8 дополнительно можно заказать 8
- Жиросборник 1 шт 9 лоток сливной 2 шт 8
- Зонт вентиляционный настенный звн 1 400 звн 1 700 звн 1 900 соответствует конструкторской документации и признан год ным для эксплуатации дата выпуска__________________200 г принято отк м п 8
- Комплект подвески 1 шт 8 комплект светильника кс 1 21 1 28 2 21 1 шт 8 комплект вентилятора кв 48 для звн 400 или кв 23 звн 700 и звн 900 1 1 2 шт 8
- Комплект поставки 8
- Крышка короба 1 шт 6 стенка задняя 1 шт 8
- Наименование кол ед изм 8
- Патрубок выход ной 8
- Сведения о приемке 8
- Фильтр 6 8 10 8
- Шт 10 зацеп настенный 1 шт 8
- Шт 8 фиксатор 1 1 2 8
