2) требования по водоснабжению и водоотведению.

2.1 Подключение к электросети

 Электрическая панель управления расположена на передней панели корпуса

оборудования. Разъем подключения шнура электропитания находится на задней панели

корпуса. Силовой кабель (G) должен иметь провода сечением 2,5 мм².

Внимание! В соответствии главный выключатель электропитания (ВКЛ/ВЫКЛ) (А),

снабженный предохранителями с соответствующей силой тока (см. технические

характеристики), должен быть установлен между сетью электропитания и оборудованием.

Расстояние между контактами должно быть не менее 3 мм.

Выключатель электропитания (А) должен располагаться в непосредственной близости от

оборудования и к нему должен быть обеспечен легкий доступ.

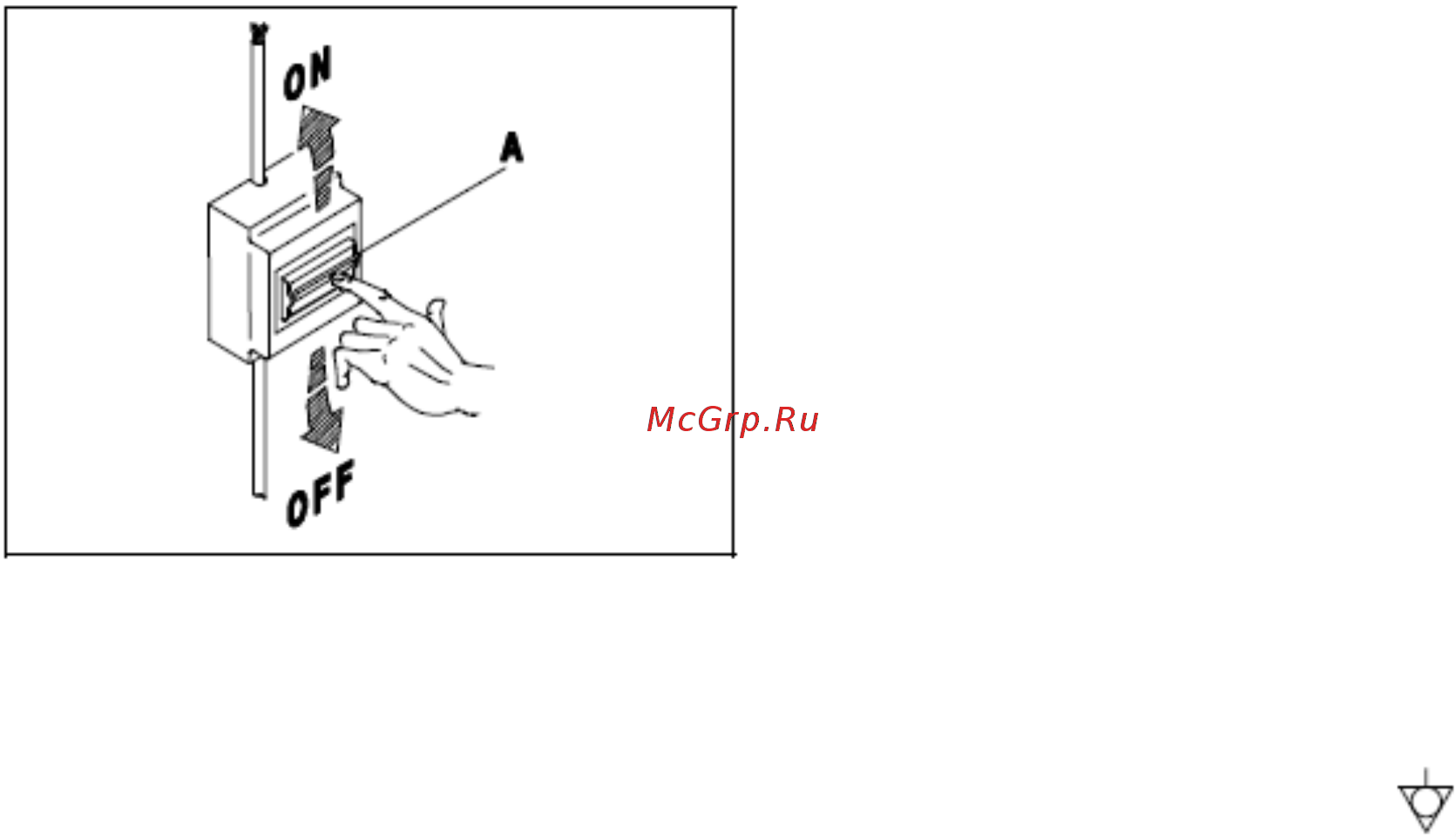

Рис. 2-1

2.1.1 Заземление

 Оборудование должно быть заземлено. Присоединительный винт заземления

расположен на задней панели корпуса оборудования и помечен символом .

Внимание! Фирма-поставщик не несет ответственности и не берет на себя гарантийные

обязательства в случае повреждения оборудования по причине несоответствия этому

требованию или неправильной установки.

2.2 Подключение к водоснабжению

 Оборудование было спроектировано для подключения к холодному или горячему

водоснабжению (максимум 50-55°С) с соответствующим давлением и вентилем подачи

воды, как показано в таблице 2-1, и минимальной подачей воды 10 литров в минуту.

Если давление превышает максимально допустимое, установите редуктор давления,

если давление меньше минимального, установите бустерный ( поджимающий) насос

давления с максимальной мощностью 0,5 л.с. и производительностью 20 литров в

минуту и высотой напора 15÷20 м. Необходимо измерить давление на входе

соленоидного клапана (см. рис. 2-4). Водопроводные трубы должны иметь внутренний

диаметр не менее 16…18 мм (см. рис. 2-5). Подсоедините водопроводную трубу
